Фурнитура - Кабельные вводы (изоляторы проходные) - Стандартные пластиковые кабельные вводы

014 Гибкие пластиковые кабельные вводы (A-тип)

Flex Protecting Cable Glands (A-тип)
Flex Protecting Cable Glands (A-тип)

Резьба: метрическая, в соответствии с EN 60423; PG, G(PF) и NPT.

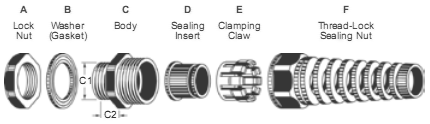

Материал: Части А, С, F – полиамид (UL94V-2); B, D – вакуумная резина.

Степень защиты: IP68 - 5 bar.

Рабочая температура: -40°C...+105°C. Кратковременно до 160°C.

Назначение: Защита кабеля от переламывания с помощью гибкого предохранителя.

Flex Protecting Cable Glands (A-тип)

Тип
уплот-
нителя
Код
товара
Марка Резьба Диаметр
кабеля,
мм
Внешний
диаметр
резьбы C1,
мм
Диаметр
установочного
отверстия, мм
Длина
резьбы C2, мм
Размер
под ключ
A/F, мм
Упаковка
шт.

Цвет черный

Укороченная резьба


A-тип
144669 MG16AS-P-03-B M16x1,5 3,1-2 16 16-16,3 10 22/19 10
144670 MG16AS-P-05-B M16x1,5 5,3-3 16 16-16,3 10 22/19 10
144671 MG16A-P-06-ST-B M16x1,5 7-4 16 16-16,3 10 22/22 10
144672 MG16AS-P-08-B M16x1,5 7,8-4,5 16 16-16,3 10 22/19 10
144673 MG16A-P-10-ST-B M16x1,5 10-6 16 16-16,3 10 22/22 10
144674 MG20AS-P-06-B M20x1,5 7-4 20 20-20,3 10 24/22 10
144675 MG20A-P-06-ST-B M20x1,5 6,6-4 20 20-20,3 10 27/27 10
144676 MG20AL-P-06-ST-B M20x1,5 6,6-5 20 20-20,3 10 27/33 10
144677 MG20AS-P-10-B M20x1,5 10-6 20 20-20,3 10 24/22 10
144678 MG20A-P-10-ST-B M20x1,5 11-7 20 20-20,3 10 27/27 10
144679 MG20AL-P-10-ST-B M20x1,5 10,5-6 20 20-20,3 10 27/33 10
144680 MG20A-P-13-ST-B M20x1,5 13-8 20 20-20,3 10 27/27 10
144681 MG20AL-P-14-ST-B M20x1,5 14,5-9 20 20-20,3 10 27/33 10
144682 MG20AL-P-15-ST-B M20x1,5 14,5-11 20 20-20,3 10 27/33 10
144683 MG25AS-P-06-B M25x1,5 6,6-4 25 25-25,4 12 33/27 10
144684 MG25A-P-06-ST-B M25x1,5 6,6-5 25 25-25,4 10 33/33 10
144685 MG25AS-P-10-B M25x1,5 11-7 25 25-25,4 12 33/27 10
144686 MG25A-P-10-ST-B M25x1,5 10,5-6 25 25-25,4 10 33/33 10
144687 MG25AS-P-13-B M25x1,5 13-8 25 25-25,4 12 33/27 10
144688 MG25A-P-14-ST-B M25x1,5 14,7-9 25 25-25,4 10 33/33 10
144689 MG25A-P-16-ST-B M25x1,5 15,8-12 25 25-25,4 10 33/33 10
144690 MG32AS-P-06-B M32x1,5 6,6-5 32 32-32,4 12 41/33 10
144691 MG32AS-P-10-B M32x1,5 10,5-6 32 32-32,4 12 41/33 10
144692 MG32AS-P-14-B M32x1,5 14,7-9 32 32-32,4 12 41/33 10
144693 MG32AS-P-16-B M32x1,5 15,8-12 32 32-32,4 12 41/33 10

Удлиненная резьба


A-тип
144694 MG12A-P-03-B M12x1,5 3,1-2 12 12-12,3 9 18/19 10
144695 MG12A-P-05-B M12x1,5 5,3-3 12 12-12,3 9 18/19 10
144696 MG12A-P-08-B M12x1,5 7,8-4,5 12 12-12,3 9 18/19 10
144697 MG16A-P-06-B M16x1,5 7-4 16 16-16,3 15 22/22 10
144698 MG16A-P-10-B M16x1,5 10-6 16 16-16,3 15 22/22 10
144699 MG20A-P-06-B M20x1,5 6,6-4 20 20-20,3 15 27/27 10
144700 MG20AL-P-06-B M20x1,5 6,6-5 20 20-20,3 15 27/33 10
144701 MG20AM-P-08-B M20x1,5 8,8-5 20 20-20,3 15 24/24 10
144702 MG20A-P-10-B M20x1,5 11-7 20 20-20,3 15 27/27 10
144703 MG20AL-P-10-B M20x1,5 10,5-6 20 20-20,3 15 27/33 10
144704 MG20AM-P-11-B M20x1,5 11,5-7 20 20-20,3 15 24/24 10
144705 MG20A-P-13-B M20x1,5 13-8 20 20-20,3 15 27/27 10
144706 MG20AL-P-14-B M20x1,5 14,5-9 20 20-20,3 15 27/33 10
144707 MG20AL-P-15-B M20x1,5 14,5-11 20 20-20,3 15 27/33 10
144708 MG25A-P-06-B M25x1,5 6,6-5 25 25-25,4 15 33/33 10
144709 MG25A-P-10-B M25x1,5 10,5-6 25 25-25,4 15 33/33 10
144710 MG25A-P-14-B M25x1,5 14,7-9 25 25-25,4 15 33/33 10
144711 MG25A-P-16-B M25x1,5 15,8-12 25 25-25,4 15 33/33 10

A-тип
144712 PGA7-P-03-B PG7 3,1-2 12,5 12,5-12,8 8,5 17/19 10
144713 PGA7-P-05-B PG7 5,3-3 12,5 12,5-12,8 8,5 17/19 10
144714 PGA7-P-08-B PG7 7,8-4,5 12,5 12,5-12,8 8,5 17/19 10
144715 PGA9-P-03-B PG9 3,1-2 15,2 15,2-15,5 9 22/19 10
144716 PGA9-P-05-B PG9 5,3-3 15,2 15,2-15,5 9 22/19 10
144717 PGA9-P-08-B PG9 7,8-4,5 15,2 15,2-15,5 9 22/19 10
144718 PGA9L-P-09-B PG9 9-5 15,2 15,2-15,5 10 22/22 10
144719 PGA11-P-06-B PG11 7-4 18,6 18,6-18,9 10 24/22 10
144720 PGA11-P-10-B PG11 10-6 18,6 18,6-18,9 10 24/22 10
144721 PGA11L-P-12-B PG11 12-8 18,6 18,6-18,9 10 24/27 10
144722 PGA13,5-P-08-B PG13,5 8,8-5 20,4 20,4-20,7 10 27/24 10
144723 PGA13,5-P-11-B PG13,5 11,5-7 20,4 20,4-20,7 10 27/24 10
144724 PGA13,5L-P-13-B PG13,5 13-10 20,4 20,4-20,7 10 27/27 10
144725 PGA16-P-06-B PG16 6,6-4 22,5 22,5-22,8 11 30/27 10
144726 PGA16L-P-06-B PG16 6,6-5 22,5 22,5-22,8 10 30/33 10
144727 PGA16-P-10-B PG16 11-7 22,5 22,5-22,8 11 30/27 10
144728 PGA16L-P-10-B PG16 10,5-6 22,5 22,5-22,8 10 30/33 10
144729 PGA16-P-13-B PG16 13-8 22,5 22,5-22,8 11 30/27 10
144730 PGA16L-P-14-B PG16 14,7-9 22,5 22,5-22,8 10 30/33 10
144731 PGA16L-P-15-B PG16 15-11 22,5 22,5-22,8 10 30/33 10
144732 PGA21-P-06-B PG21 6,6-5 28,3 28,3-28,7 12,5 36/33 10
144733 PGA21-P-10-B PG21 10,5-6 28,3 28,3-28,7 12,5 36/33 10
144734 PGA21-P-14-B PG21 14,7-9 28,3 28,3-28,7 12,5 36/33 10
144735 PGA21-P-16-B PG21 15,8-12 28,3 28,3-28,7 12,5 36/33 10

A-тип
144736 FGA13-P-03-B G(PF) 1/4 3,1-2 13,157 13,2-13,4 9 19/19 10
144737 FGA13-P-05-B G(PF) 1/4 5,3-3 13,157 13,2-13,4 9 19/19 10
144738 FGA13-P-08-B G(PF) 1/4 7,8-4,5 13,157 13,2-13,4 9 19/19 10
144739 FGA17-P-06-B G(PF) 3/8 7-4 16,662 16,7-16,9 10 22/22 10
144740 FGA17-P-10-B G(PF) 3/8 10-6 16,662 16,7-16,9 10 22/22 10
144741 FGA21S-P-06-B G(PF) 1/2 7-4 20,955 21-21,2 10 27/22 10
144742 FGA21L-P-06-B G(PF) 1/2 6,6-4 20,955 21-21,2 10 27/27 10
144743 FGA21H-P-06-B G(PF) 1/2 6,6-4 20,955 21-21,2 15 27/27 10
144744 FGA21LL-P-06-B G(PF) 1/2 6,6-5 20,955 21-21,2 10 30/33 10
144745 FGA21HL-P-06-B G(PF) 1/2 6,6-5 20,955 21-21,2 15 30/33 10
144746 FGA21M-P-08-B G(PF) 1/2 8,8-5 20,955 21-21,2 10 27/24 10
144747 FGA21S-P-10-B G(PF) 1/2 10-6 20,955 21-21,2 10 27/22 10
144748 FGA21L-P-10-B G(PF) 1/2 11-7 20,955 21-21,2 10 27/27 10
144749 FGA21H-P-10-B G(PF) 1/2 11-7 20,955 21-21,2 15 27/27 10
144750 FGA21LL-P-10-B G(PF) 1/2 10,5-6 20,955 21-21,2 10 30/33 10
144751 FGA21HL-P-10-B G(PF) 1/2 10,5-6 20,955 21-21,2 15 30/33 10
144752 FGA21M-P-11-B G(PF) 1/2 11,5-7 20,955 21-21,2 10 27/24 10
144753 FGA21L-P-13-B G(PF) 1/2 13-8 20,955 21-21,2 10 27/27 10
144754 FGA21H-P-13-B G(PF) 1/2 13-8 20,955 21-21,2 15 27/27 10
144755 FGA21LL-P-14-B G(PF) 1/2 14,7-9 20,955 21-21,2 10 30/33 10
144756 FGA21HL-P-14-B G(PF) 1/2 14,7-9 20,955 21-21,2 15 30/33 10
144757 FGA21LL-P-15-B G(PF) 1/2 15-11 20,955 21-21,2 10 30/33 10
144758 FGA21HL-P-15-B G(PF) 1/2 15-11 20,955 21-21,2 15 30/33 10
144759 FGA26S-P-06-B G(PF) 3/4 6,6-4 26,441 26,5-26,8 12 33/27 10
144760 FGA26-P-06-B G(PF) 3/4 6,6-5 26,441 26,5-26,8 12,5 33/33 10
144761 FGA26S-P-10-B G(PF) 3/4 11-7 26,441 26,5-26,8 12 33/27 10
144762 FGA26-P-10-B G(PF) 3/4 10,5-6 26,441 26,5-26,8 12,5 33/33 10
144763 FGA26S-P-13-B G(PF) 3/4 13-8 26,441 26,5-26,8 12 33/27 10
144764 FGA26-P-14-B G(PF) 3/4 14,7-9 26,441 26,5-26,8 12,5 33/33 10
144765 FGA26-P-16-B G(PF) 3/4 15,8-12 26,441 26,5-26,8 12,5 33/33 10
144766 FGA33S-P-06-B G(PF) 1 6,6-5 33,249 33,3-33,6 12 42/33 10
144767 FGA33S-P-10-B G(PF) 1 10,5-6 33,249 33,3-33,6 12 42/33 10
144768 FGA33S-P-14-B G(PF) 1 14,7-9 33,249 33,3-33,6 12 42/33 10
144769 FGA33S-P-16-B G(PF) 1 15,8-12 33,249 33,3-33,6 12 42/33 10

A-тип
144770 NPA17-P-06-B NPT 3/8 7-4 17,055 - 13 22/22 10
144771 NPA17-P-10-B NPT 3/8 10-6 17,055 - 13 22/22 10
144772 NPA21-P-06-B NPT 1/2 6,6-4 21,223 - 13 27/27 10
144773 NPA21-P-10-B NPT 1/2 11-7 21,223 - 13 27/27 10
144774 NPA21-P-13-B NPT 1/2 13-8 21,223 - 13 27/27 10
144775 NPA26-P-06-B NPT 3/4 6,6-5 26,568 - 15 33/33 10
144776 NPA26-P-10-B NPT 3/4 10,5-6 26,568 - 15 33/33 10
144777 NPA26-P-14-B NPT 3/4 14,7-9 26,568 - 15 33/33 10
144778 NPA26-P-16-B NPT 3/4 15,8-12 26,568 - 15 33/33 10

Цвет серый

Укороченная резьба


A-тип
144779 MG16AS-P-03-G M16x1,5 3,1-2 16 16-16,3 10 22/19 10
144780 MG16AS-P-05-G M16x1,5 5,3-3 16 16-16,3 10 22/19 10
144781 MG16A-P-06-ST-G M16x1,5 7-4 16 16-16,3 10 22/22 10
144782 MG16AS-P-08-G M16x1,5 7,8-4,5 16 16-16,3 10 22/19 10
144783 MG16A-P-10-ST-G M16x1,5 10-6 16 16-16,3 10 22/22 10
144784 MG20AS-P-06-G M20x1,5 7-4 20 20-20,3 10 24/22 10
144785 MG20A-P-06-ST-G M20x1,5 6,6-4 20 20-20,3 10 27/27 10
144786 MG20AL-P-06-ST-G M20x1,5 6,6-5 20 20-20,3 10 27/33 10
144787 MG20AS-P-10-G M20x1,5 10-6 20 20-20,3 10 24/22 10
144788 MG20A-P-10-ST-G M20x1,5 11-7 20 20-20,3 10 27/27 10
144789 MG20AL-P-10-ST-G M20x1,5 10,5-6 20 20-20,3 10 27/33 10
144790 MG20A-P-13-ST-G M20x1,5 13-8 20 20-20,3 10 27/27 10
144791 MG20AL-P-14-ST-G M20x1,5 14,5-9 20 20-20,3 10 27/33 10
144792 MG20AL-P-15-ST-G M20x1,5 14,5-11 20 20-20,3 10 27/33 10
144793 MG25AS-P-06-G M25x1,5 6,6-4 25 25-25,4 12 33/27 10
144794 MG25A-P-06-ST-G M25x1,5 6,6-5 25 25-25,4 10 33/33 10
144795 MG25AS-P-10-G M25x1,5 11-7 25 25-25,4 12 33/27 10
144796 MG25A-P-10-ST-G M25x1,5 10,5-6 25 25-25,4 10 33/33 10
144797 MG25AS-P-13-G M25x1,5 13-8 25 25-25,4 12 33/27 10
144798 MG25A-P-14-ST-G M25x1,5 14,7-9 25 25-25,4 10 33/33 10
144799 MG25A-P-16-ST-G M25x1,5 15,8-12 25 25-25,4 10 33/33 10
144800 MG32AS-P-06-G M32x1,5 6,6-5 32 32-32,4 12 41/33 10
144801 MG32AS-P-10-G M32x1,5 10,5-6 32 32-32,4 12 41/33 10
144802 MG32AS-P-14-G M32x1,5 14,7-9 32 32-32,4 12 41/33 10
144803 MG32AS-P-16-G M32x1,5 15,8-12 32 32-32,4 12 41/33 10

Удлиненная резьба


A-тип
144804 MG12A-P-03-G M12x1,5 3,1-2 12 12-12,3 9 18/19 10
144805 MG12A-P-05-G M12x1,5 5,3-3 12 12-12,3 9 18/19 10
144806 MG12A-P-08-G M12x1,5 7,8-4,5 12 12-12,3 9 18/19 10
144807 MG16A-P-06-G M16x1,5 7-4 16 16-16,3 15 22/22 10
144808 MG16A-P-10-G M16x1,5 10-6 16 16-16,3 15 22/22 10
144809 MG20A-P-06-G M20x1,5 6,6-4 20 20-20,3 15 27/27 10
144810 MG20AL-P-06-G M20x1,5 6,6-5 20 20-20,3 15 27/33 10
144811 MG20AM-P-08-G M20x1,5 8,8-5 20 20-20,3 15 24/24 10
144812 MG20A-P-10-G M20x1,5 11-7 20 20-20,3 15 27/27 10
144813 MG20AL-P-10-G M20x1,5 10,5-6 20 20-20,3 15 27/33 10
144814 MG20AM-P-11-G M20x1,5 11,5-7 20 20-20,3 15 24/24 10
144815 MG20A-P-13-G M20x1,5 13-8 20 20-20,3 15 27/27 10
144816 MG20AL-P-14-G M20x1,5 14,5-9 20 20-20,3 15 27/33 10
144817 MG20AL-P-15-G M20x1,5 14,5-11 20 20-20,3 15 27/33 10
144818 MG25A-P-06-G M25x1,5 6,6-5 25 25-25,4 15 33/33 10
144819 MG25A-P-10-G M25x1,5 10,5-6 25 25-25,4 15 33/33 10
144820 MG25A-P-14-G M25x1,5 14,7-9 25 25-25,4 15 33/33 10
144821 MG25A-P-16-G M25x1,5 15,8-12 25 25-25,4 15 33/33 10

A-тип
144822 PGA7-P-03-G PG7 3,1-2 12,5 12,5-12,8 8,5 17/19 10
144823 PGA7-P-05-G PG7 5,3-3 12,5 12,5-12,8 8,5 17/19 10
144824 PGA7-P-08-G PG7 7,8-4,5 12,5 12,5-12,8 8,5 17/19 10
144825 PGA9-P-03-G PG9 3,1-2 15,2 15,2-15,5 9 22/19 10
144826 PGA9-P-05-G PG9 5,3-3 15,2 15,2-15,5 9 22/19 10
144827 PGA9-P-08-G PG9 7,8-4,5 15,2 15,2-15,5 9 22/19 10
144828 PGA9L-P-09-G PG9 9-5 15,2 15,2-15,5 10 22/22 10
144829 PGA11-P-06-G PG11 7-4 18,6 18,6-18,9 10 24/22 10
144830 PGA11-P-10-G PG11 10-6 18,6 18,6-18,9 10 24/22 10
144831 PGA11L-P-12-G PG11 12-8 18,6 18,6-18,9 10 24/27 10
144832 PGA13,5-P-08-G PG13,5 8,8-5 20,4 20,4-20,7 10 27/24 10
144833 PGA13,5-P-11-G PG13,5 11,5-7 20,4 20,4-20,7 10 27/24 10
144834 PGA13,5L-P-13-G PG13,5 13-10 20,4 20,4-20,7 10 27/27 10
144835 PGA16-P-06-G PG16 6,6-4 22,5 22,5-22,8 11 30/27 10
144836 PGA16L-P-06-G PG16 6,6-5 22,5 22,5-22,8 10 30/33 10
144837 PGA16-P-10-G PG16 11-7 22,5 22,5-22,8 11 30/27 10
144838 PGA16L-P-10-G PG16 10,5-6 22,5 22,5-22,8 10 30/33 10
144839 PGA16-P-13-G PG16 13-8 22,5 22,5-22,8 11 30/27 10
144840 PGA16L-P-14-G PG16 14,7-9 22,5 22,5-22,8 10 30/33 10
144841 PGA16L-P-15-G PG16 15-11 22,5 22,5-22,8 10 30/33 10
144842 PGA21-P-06-G PG21 6,6-5 28,3 28,3-28,7 12,5 36/33 10
144843 PGA21-P-10-G PG21 10,5-6 28,3 28,3-28,7 12,5 36/33 10
144844 PGA21-P-14-G PG21 14,7-9 28,3 28,3-28,7 12,5 36/33 10
144845 PGA21-P-16-G PG21 15,8-12 28,3 28,3-28,7 12,5 36/33 10

A-тип
144846 FGA13-P-03-G G(PF) 1/4 3,1-2 13,157 13,2-13,4 9 19/19 10
144847 FGA13-P-05-G G(PF) 1/4 5,3-3 13,157 13,2-13,4 9 19/19 10
144848 FGA13-P-08-G G(PF) 1/4 7,8-4,5 13,157 13,2-13,4 9 19/19 10
144849 FGA17-P-06-G G(PF) 3/8 7-4 16,662 16,7-16,9 10 22/22 10
144850 FGA17-P-10-G G(PF) 3/8 10-6 16,662 16,7-16,9 10 22/22 10
144851 FGA21S-P-06-G G(PF) 1/2 7-4 20,955 21-21,2 10 27/22 10
144852 FGA21L-P-06-G G(PF) 1/2 6,6-4 20,955 21-21,2 10 27/27 10
144853 FGA21H-P-06-G G(PF) 1/2 6,6-4 20,955 21-21,2 15 27/27 10
144854 FGA21LL-P-06-G G(PF) 1/2 6,6-5 20,955 21-21,2 10 30/33 10
144855 FGA21HL-P-06-G G(PF) 1/2 6,6-5 20,955 21-21,2 15 30/33 10
144856 FGA21M-P-08-G G(PF) 1/2 8,8-5 20,955 21-21,2 10 27/24 10
144857 FGA21S-P-10-G G(PF) 1/2 10-6 20,955 21-21,2 10 27/22 10
144858 FGA21L-P-10-G G(PF) 1/2 11-7 20,955 21-21,2 10 27/27 10
144859 FGA21H-P-10-G G(PF) 1/2 11-7 20,955 21-21,2 15 27/27 10
144860 FGA21LL-P-10-G G(PF) 1/2 10,5-6 20,955 21-21,2 10 30/33 10
144861 FGA21HL-P-10-G G(PF) 1/2 10,5-6 20,955 21-21,2 15 30/33 10
144862 FGA21M-P-11-G G(PF) 1/2 11,5-7 20,955 21-21,2 10 27/24 10
144863 FGA21L-P-13-G G(PF) 1/2 13-8 20,955 21-21,2 10 27/27 10
144864 FGA21H-P-13-G G(PF) 1/2 13-8 20,955 21-21,2 15 27/27 10
144865 FGA21LL-P-14-G G(PF) 1/2 14,7-9 20,955 21-21,2 10 30/33 10
144866 FGA21HL-P-14-G G(PF) 1/2 14,7-9 20,955 21-21,2 15 30/33 10
144867 FGA21LL-P-15-G G(PF) 1/2 15-11 20,955 21-21,2 10 30/33 10
144868 FGA21HL-P-15-G G(PF) 1/2 15-11 20,955 21-21,2 15 30/33 10
144869 FGA26S-P-06-G G(PF) 3/4 6,6-4 26,441 26,5-26,8 12 33/27 10
144870 FGA26-P-06-G G(PF) 3/4 6,6-5 26,441 26,5-26,8 12,5 33/33 10
144871 FGA26S-P-10-G G(PF) 3/4 11-7 26,441 26,5-26,8 12 33/27 10
144872 FGA26-P-10-G G(PF) 3/4 10,5-6 26,441 26,5-26,8 12,5 33/33 10
144873 FGA26S-P-13-G G(PF) 3/4 13-8 26,441 26,5-26,8 12 33/27 10
144874 FGA26-P-14-G G(PF) 3/4 14,7-9 26,441 26,5-26,8 12,5 33/33 10
144875 FGA26-P-16-G G(PF) 3/4 15,8-12 26,441 26,5-26,8 12,5 33/33 10
144876 FGA33S-P-06-G G(PF) 1 6,6-5 33,249 33,3-33,6 12 42/33 10
144877 FGA33S-P-10-G G(PF) 1 10,5-6 33,249 33,3-33,6 12 42/33 10
144878 FGA33S-P-14-G G(PF) 1 14,7-9 33,249 33,3-33,6 12 42/33 10
144879 FGA33S-P-16-G G(PF) 1 15,8-12 33,249 33,3-33,6 12 42/33 10

A-тип
144880 NPA17-P-06-G NPT 3/8 7-4 17,055 - 13 22/22 10
144881 NPA17-P-10-G NPT 3/8 10-6 17,055 - 13 22/22 10
144882 NPA21-P-06-G NPT 1/2 6,6-4 21,223 - 13 27/27 10
144883 NPA21-P-10-G NPT 1/2 11-7 21,223 - 13 27/27 10
144884 NPA21-P-13-G NPT 1/2 13-8 21,223 - 13 27/27 10
144885 NPA26-P-06-G NPT 3/4 6,6-5 26,568 - 15 33/33 10
144886 NPA26-P-10-G NPT 3/4 10,5-6 26,568 - 15 33/33 10
144887 NPA26-P-14-G NPT 3/4 14,7-9 26,568 - 15 33/33 10
144888 NPA26-P-16-G NPT 3/4 15,8-12 26,568 - 15 33/33 10

Цвет серебристо-серый

Укороченная резьба


A-тип
144889 MG16AS-P-03-SG M16x1,5 3,1-2 16 16-16,3 10 22/19 10
144890 MG16AS-P-05-SG M16x1,5 5,3-3 16 16-16,3 10 22/19 10
144891 MG16A-P-06-ST-SG M16x1,5 7-4 16 16-16,3 10 22/22 10
144892 MG16AS-P-08-SG M16x1,5 7,8-4,5 16 16-16,3 10 22/19 10
144893 MG16A-P-10-ST-SG M16x1,5 10-6 16 16-16,3 10 22/22 10
144894 MG20AS-P-06-SG M20x1,5 7-4 20 20-20,3 10 24/22 10
144895 MG20A-P-06-ST-SG M20x1,5 6,6-4 20 20-20,3 10 27/27 10
144896 MG20AL-P-06-ST-SG M20x1,5 6,6-5 20 20-20,3 10 27/33 10
144897 MG20AS-P-10-SG M20x1,5 10-6 20 20-20,3 10 24/22 10
144898 MG20A-P-10-ST-SG M20x1,5 11-7 20 20-20,3 10 27/27 10
144899 MG20AL-P-10-ST-SG M20x1,5 10,5-6 20 20-20,3 10 27/33 10
144900 MG20A-P-13-ST-SG M20x1,5 13-8 20 20-20,3 10 27/27 10
144901 MG20AL-P-14-ST-SG M20x1,5 14,5-9 20 20-20,3 10 27/33 10
144902 MG20AL-P-15-ST-SG M20x1,5 14,5-11 20 20-20,3 10 27/33 10
144903 MG25AS-P-06-SG M25x1,5 6,6-4 25 25-25,4 12 33/27 10
144904 MG25A-P-06-ST-SG M25x1,5 6,6-5 25 25-25,4 10 33/33 10
144905 MG25AS-P-10-SG M25x1,5 11-7 25 25-25,4 12 33/27 10
144906 MG25A-P-10-ST-SG M25x1,5 10,5-6 25 25-25,4 10 33/33 10
144907 MG25AS-P-13-SG M25x1,5 13-8 25 25-25,4 12 33/27 10
144908 MG25A-P-14-ST-SG M25x1,5 14,7-9 25 25-25,4 10 33/33 10
144909 MG25A-P-16-ST-SG M25x1,5 15,8-12 25 25-25,4 10 33/33 10
144910 MG32AS-P-06-SG M32x1,5 6,6-5 32 32-32,4 12 41/33 10
144911 MG32AS-P-10-SG M32x1,5 10,5-6 32 32-32,4 12 41/33 10
144912 MG32AS-P-14-SG M32x1,5 14,7-9 32 32-32,4 12 41/33 10
144913 MG32AS-P-16-SG M32x1,5 15,8-12 32 32-32,4 12 41/33 10

Удлиненная резьба


A-тип
144914 MG12A-P-03-SG M12x1,5 3,1-2 12 12-12,3 9 18/19 10
144915 MG12A-P-05-SG M12x1,5 5,3-3 12 12-12,3 9 18/19 10
144916 MG12A-P-08-SG M12x1,5 7,8-4,5 12 12-12,3 9 18/19 10
144917 MG16A-P-06-SG M16x1,5 7-4 16 16-16,3 15 22/22 10
144918 MG16A-P-10-SG M16x1,5 10-6 16 16-16,3 15 22/22 10
144919 MG20A-P-06-SG M20x1,5 6,6-4 20 20-20,3 15 27/27 10
144920 MG20AL-P-06-SG M20x1,5 6,6-5 20 20-20,3 15 27/33 10
144921 MG20AM-P-08-SG M20x1,5 8,8-5 20 20-20,3 15 24/24 10
144922 MG20A-P-10-SG M20x1,5 11-7 20 20-20,3 15 27/27 10
144923 MG20AL-P-10-SG M20x1,5 10,5-6 20 20-20,3 15 27/33 10
144924 MG20AM-P-11-SG M20x1,5 11,5-7 20 20-20,3 15 24/24 10
144925 MG20A-P-13-SG M20x1,5 13-8 20 20-20,3 15 27/27 10
144926 MG20AL-P-14-SG M20x1,5 14,5-9 20 20-20,3 15 27/33 10
144927 MG20AL-P-15-SG M20x1,5 14,5-11 20 20-20,3 15 27/33 10
144928 MG25A-P-06-SG M25x1,5 6,6-5 25 25-25,4 15 33/33 10
144929 MG25A-P-10-SG M25x1,5 10,5-6 25 25-25,4 15 33/33 10
144930 MG25A-P-14-SG M25x1,5 14,7-9 25 25-25,4 15 33/33 10
144931 MG25A-P-16-SG M25x1,5 15,8-12 25 25-25,4 15 33/33 10

A-тип
144932 PGA7-P-03-SG PG7 3,1-2 12,5 12,5-12,8 8,5 17/19 10
144933 PGA7-P-05-SG PG7 5,3-3 12,5 12,5-12,8 8,5 17/19 10
144934 PGA7-P-08-SG PG7 7,8-4,5 12,5 12,5-12,8 8,5 17/19 10
144935 PGA9-P-03-SG PG9 3,1-2 15,2 15,2-15,5 9 22/19 10
144936 PGA9-P-05-SG PG9 5,3-3 15,2 15,2-15,5 9 22/19 10
144937 PGA9-P-08-SG PG9 7,8-4,5 15,2 15,2-15,5 9 22/19 10
144938 PGA9L-P-09-SG PG9 9-5 15,2 15,2-15,5 10 22/22 10
144939 PGA11-P-06-SG PG11 7-4 18,6 18,6-18,9 10 24/22 10
144940 PGA11-P-10-SG PG11 10-6 18,6 18,6-18,9 10 24/22 10
144941 PGA11L-P-12-SG PG11 12-8 18,6 18,6-18,9 10 24/27 10
144942 PGA13,5-P-08-SG PG13,5 8,8-5 20,4 20,4-20,7 10 27/24 10
144943 PGA13,5-P-11-SG PG13,5 11,5-7 20,4 20,4-20,7 10 27/24 10
144944 PGA13,5L-P-13-SG PG13,5 13-10 20,4 20,4-20,7 10 27/27 10
144945 PGA16-P-06-SG PG16 6,6-4 22,5 22,5-22,8 11 30/27 10
144946 PGA16L-P-06-SG PG16 6,6-5 22,5 22,5-22,8 10 30/33 10
144947 PGA16-P-10-SG PG16 11-7 22,5 22,5-22,8 11 30/27 10
144948 PGA16L-P-10-SG PG16 10,5-6 22,5 22,5-22,8 10 30/33 10
144949 PGA16-P-13-SG PG16 13-8 22,5 22,5-22,8 11 30/27 10
144950 PGA16L-P-14-SG PG16 14,7-9 22,5 22,5-22,8 10 30/33 10
144951 PGA16L-P-15-SG PG16 15-11 22,5 22,5-22,8 10 30/33 10
144952 PGA21-P-06-SG PG21 6,6-5 28,3 28,3-28,7 12,5 36/33 10
144953 PGA21-P-10-SG PG21 10,5-6 28,3 28,3-28,7 12,5 36/33 10
144954 PGA21-P-14-SG PG21 14,7-9 28,3 28,3-28,7 12,5 36/33 10
144955 PGA21-P-16-SG PG21 15,8-12 28,3 28,3-28,7 12,5 36/33 10

A-тип
144956 FGA13-P-03-SG G(PF) 1/4 3,1-2 13,157 13,2-13,4 9 19/19 10
144957 FGA13-P-05-SG G(PF) 1/4 5,3-3 13,157 13,2-13,4 9 19/19 10
144958 FGA13-P-08-SG G(PF) 1/4 7,8-4,5 13,157 13,2-13,4 9 19/19 10
144959 FGA17-P-06-SG G(PF) 3/8 7-4 16,662 16,7-16,9 10 22/22 10
144960 FGA17-P-10-SG G(PF) 3/8 10-6 16,662 16,7-16,9 10 22/22 10
144961 FGA21S-P-06-SG G(PF) 1/2 7-4 20,955 21-21,2 10 27/22 10
144962 FGA21L-P-06-SG G(PF) 1/2 6,6-4 20,955 21-21,2 10 27/27 10
144963 FGA21H-P-06-SG G(PF) 1/2 6,6-4 20,955 21-21,2 15 27/27 10
144964 FGA21LL-P-06-SG G(PF) 1/2 6,6-5 20,955 21-21,2 10 30/33 10
144965 FGA21HL-P-06-SG G(PF) 1/2 6,6-5 20,955 21-21,2 15 30/33 10
144966 FGA21M-P-08-SG G(PF) 1/2 8,8-5 20,955 21-21,2 10 27/24 10
144967 FGA21S-P-10-SG G(PF) 1/2 10-6 20,955 21-21,2 10 27/22 10
144968 FGA21L-P-10-SG G(PF) 1/2 11-7 20,955 21-21,2 10 27/27 10
144969 FGA21H-P-10-SG G(PF) 1/2 11-7 20,955 21-21,2 15 27/27 10
144970 FGA21LL-P-10-SG G(PF) 1/2 10,5-6 20,955 21-21,2 10 30/33 10
144971 FGA21HL-P-10-SG G(PF) 1/2 10,5-6 20,955 21-21,2 15 30/33 10
144972 FGA21M-P-11-SG G(PF) 1/2 11,5-7 20,955 21-21,2 10 27/24 10
144973 FGA21L-P-13-SG G(PF) 1/2 13-8 20,955 21-21,2 10 27/27 10
144974 FGA21H-P-13-SG G(PF) 1/2 13-8 20,955 21-21,2 15 27/27 10
144975 FGA21LL-P-14-SG G(PF) 1/2 14,7-9 20,955 21-21,2 10 30/33 10
144976 FGA21HL-P-14-SG G(PF) 1/2 14,7-9 20,955 21-21,2 15 30/33 10
144977 FGA21LL-P-15-SG G(PF) 1/2 15-11 20,955 21-21,2 10 30/33 10
144978 FGA21HL-P-15-SG G(PF) 1/2 15-11 20,955 21-21,2 15 30/33 10
144979 FGA26S-P-06-SG G(PF) 3/4 6,6-4 26,441 26,5-26,8 12 33/27 10
144980 FGA26-P-06-SG G(PF) 3/4 6,6-5 26,441 26,5-26,8 12,5 33/33 10
144981 FGA26S-P-10-SG G(PF) 3/4 11-7 26,441 26,5-26,8 12 33/27 10
144982 FGA26-P-10-SG G(PF) 3/4 10,5-6 26,441 26,5-26,8 12,5 33/33 10
144983 FGA26S-P-13-SG G(PF) 3/4 13-8 26,441 26,5-26,8 12 33/27 10
144984 FGA26-P-14-SG G(PF) 3/4 14,7-9 26,441 26,5-26,8 12,5 33/33 10
144985 FGA26-P-16-SG G(PF) 3/4 15,8-12 26,441 26,5-26,8 12,5 33/33 10
144986 FGA33S-P-06-SG G(PF) 1 6,6-5 33,249 33,3-33,6 12 42/33 10
144987 FGA33S-P-10-SG G(PF) 1 10,5-6 33,249 33,3-33,6 12 42/33 10
144988 FGA33S-P-14-SG G(PF) 1 14,7-9 33,249 33,3-33,6 12 42/33 10
144989 FGA33S-P-16-SG G(PF) 1 15,8-12 33,249 33,3-33,6 12 42/33 10

A-тип
144990 NPA17-P-06-SG NPT 3/8 7-4 17,055 - 13 22/22 10
144991 NPA17-P-10-SG NPT 3/8 10-6 17,055 - 13 22/22 10
144992 NPA21-P-06-SG NPT 1/2 6,6-4 21,223 - 13 27/27 10
144993 NPA21-P-10-SG NPT 1/2 11-7 21,223 - 13 27/27 10
144994 NPA21-P-13-SG NPT 1/2 13-8 21,223 - 13 27/27 10
144995 NPA26-P-06-SG NPT 3/4 6,6-5 26,568 - 15 33/33 10
144996 NPA26-P-10-SG NPT 3/4 10,5-6 26,568 - 15 33/33 10
144997 NPA26-P-14-SG NPT 3/4 14,7-9 26,568 - 15 33/33 10
144998 NPA26-P-16-SG NPT 3/4 15,8-12 26,568 - 15 33/33 10







  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
