Фурнитура - Кабельные вводы (изоляторы проходные) - Стандартные пластиковые кабельные вводы

022 Пластиковые кабельные вводы на несколько проводов
(7 отверстий)

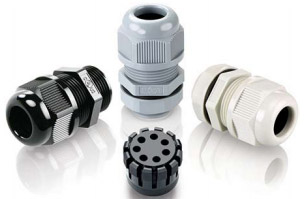

Пластиковые кабельные вводы на несколько проводов<br>(7 отверстий)
Пластиковые кабельные вводы на несколько проводов<br>(7 отверстий)

Резьба: метрическая, PG, G(PF) и NPT.

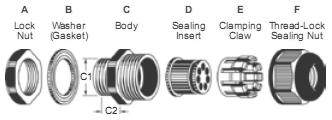

Материал: Части: A, C, E, F - полиамид 66 (UL 94V-0); B, D - вакуумная резина.

Степень защиты: IP68

Рабочая температура: -40°C...+105°C. Кратковременно до 160°C.

Химическая стойкость: стоек к соленой воде, слабым кислотам, спирту, маслам, нефтепродуктам и основным растворителям.

Пластиковые кабельные вводы на несколько проводов<br>(7 отверстий)

Тип
уплот-
нителя		 Код
товара		 Марка Резьба Диаметр
кабеля,
мм		 Внешний
диаметр
резьбы C1,
мм		 Диаметр
установочного
отверстия, мм		 Длина
резьбы C2, мм		 Размер
под ключ
A/F, мм		 Упаковка
шт.

Цвет черный

Укороченная резьба

7 отв.		 146213 MG20A-H7-02-ST-B M20x1,5 2-1,3 20 20-20,3 10 27/27 50
146214 MG20A-H7-03-ST-B M20x1,5 3-2 20 20-20,3 10 27/27 50
146215 MG25AS-H7-02-B M25x1,5 2-1,3 25 25-25,4 12 33/27 50
146216 MG25AS-H7-03-B M25x1,5 3-2 25 25-25,4 12 33/27 50
146217 MG25A-H7-03-ST-B M25x1,5 3,6-2,6 25 25-25,4 10 33/33 50
146218 MG32AS-H7-03-B M32x1,5 3,6-2,6 32 32-32,4 12 41/33 10
146219 MG32A-H7-06-ST-B M32x1,5 6-4,6 32 32-32,4 11 41/42 10

Удлиненная резьба

7 отв.		 146220 MG20A-H7-02-B M20x1,5 2-1,3 20 20-20,3 15 27/27 50
146221 MG20A-H7-03-B M20x1,5 3-2 20 20-20,3 15 27/27 50
146222 MG25A-H7-03-B M25x1,5 3,6-2,6 25 25-25,4 15 33/33 50
146223 MG32A-H7-06-B M32x1,5 6-4,6 32 32-32,4 15 41/42 10

7 отв.		 146224 PGA16-H7-02-B PG16 2-1,3 22,5 22,5-22,8 11 30/27 50
146225 PGA16-H7-03-B PG16 3-2 22,5 22,5-22,8 11 30/27 50
146226 PGA21-H7-03-B PG21 3,6-2,6 28,3 28,3-28,7 12,5 36/33 50
146227 PGA29-H7-06-B PG29 6-4,6 37 37-37,4 12 46/42 10

7 отв.		 146228 FGA21L-H7-02-B G(PF) 1/2 2-1,3 20,955 21-21,2 10 27/27 50
146229 FGA21H-H7-02-B G(PF) 1/2 2-1,3 20,955 21-21,2 15 27/27 50
146230 FGA21L-H7-03-B G(PF) 1/2 3-2 20,955 21-21,2 10 27/27 50
146231 FGA21H-H7-03-B G(PF) 1/2 3-2 20,955 21-21,2 15 27/27 50
146232 FGA26S-H7-02-B G(PF) 3/4 2-1,3 26,441 26,5-26,8 12 33/27 50
146233 FGA26S-H7-03-B G(PF) 3/4 3-2 26,441 26,5-26,8 12 33/27 50
146234 FGA26-H7-03-B G(PF) 3/4 3,6-2,6 26,441 26,5-26,8 12,5 33/33 50
146235 FGA33S-H7-03-B G(PF) 1 3,6-2,6 33,249 33,3-33,6 12 42/33 10
146236 FGA33-H7-06-B G(PF) 1 6-4,6 33,249 33,3-33,6 15 42/42 10

7 отв.		 146237 NPA21-H7-02-B NPT 1/2 2-1,3 21,223 - 13 27/27 50
146238 NPA21-H7-03-B NPT 1/2 3-2 21,223 - 13 27/27 50
146239 NPA26-H7-03-B NPT 3/4 3,6-2,6 26,568 - 15 33/33 50
146240 NPA33-H7-06-B NPT 1 6-4,6 33,227 - 17 42/42 10

Цвет серый

Укороченная резьба

7 отв.		 146241 MG20A-H7-02-ST-G M20x1,5 2-1,3 20 20-20,3 10 27/27 50
146242 MG20A-H7-03-ST-G M20x1,5 3-2 20 20-20,3 10 27/27 50
146243 MG25AS-H7-02-G M25x1,5 2-1,3 25 25-25,4 12 33/27 50
146244 MG25AS-H7-03-G M25x1,5 3-2 25 25-25,4 12 33/27 50
146245 MG25A-H7-03-ST-G M25x1,5 3,6-2,6 25 25-25,4 10 33/33 50
146246 MG32AS-H7-03-G M32x1,5 3,6-2,6 32 32-32,4 12 41/33 10
146247 MG32A-H7-06-ST-G M32x1,5 6-4,6 32 32-32,4 11 41/42 10

Удлиненная резьба

7 отв.		 146248 MG20A-H7-02-G M20x1,5 2-1,3 20 20-20,3 15 27/27 50
146249 MG20A-H7-03-G M20x1,5 3-2 20 20-20,3 15 27/27 50
146250 MG25A-H7-03-G M25x1,5 3,6-2,6 25 25-25,4 15 33/33 50
146251 MG32A-H7-06-G M32x1,5 6-4,6 32 32-32,4 15 41/42 10

7 отв.		 146252 PGA16-H7-02-G PG16 2-1,3 22,5 22,5-22,8 11 30/27 50
146253 PGA16-H7-03-G PG16 3-2 22,5 22,5-22,8 11 30/27 50
146254 PGA21-H7-03-G PG21 3,6-2,6 28,3 28,3-28,7 12,5 36/33 50
146255 PGA29-H7-06-G PG29 6-4,6 37 37-37,4 12 46/42 10

7 отв.		 146256 FGA21L-H7-02-G G(PF) 1/2 2-1,3 20,955 21-21,2 10 27/27 50
146257 FGA21H-H7-02-G G(PF) 1/2 2-1,3 20,955 21-21,2 15 27/27 50
146258 FGA21L-H7-03-G G(PF) 1/2 3-2 20,955 21-21,2 10 27/27 50
146259 FGA21H-H7-03-G G(PF) 1/2 3-2 20,955 21-21,2 15 27/27 50
146260 FGA26S-H7-02-G G(PF) 3/4 2-1,3 26,441 26,5-26,8 12 33/27 50
146261 FGA26S-H7-03-G G(PF) 3/4 3-2 26,441 26,5-26,8 12 33/27 50
146262 FGA26-H7-03-G G(PF) 3/4 3,6-2,6 26,441 26,5-26,8 12,5 33/33 50
146263 FGA33S-H7-03-G G(PF) 1 3,6-2,6 33,249 33,3-33,6 12 42/33 10
146264 FGA33-H7-06-G G(PF) 1 6-4,6 33,249 33,3-33,6 15 42/42 10

7 отв.		 146265 NPA21-H7-02-G NPT 1/2 2-1,3 21,223 - 13 27/27 50
146266 NPA21-H7-03-G NPT 1/2 3-2 21,223 - 13 27/27 50
146267 NPA26-H7-03-G NPT 3/4 3,6-2,6 26,568 - 15 33/33 50
146268 NPA33-H7-06-G NPT 1 6-4,6 33,227 - 17 42/42 10

Цвет серебристо-серый

Укороченная резьба

7 отв.		 146269 MG20A-H7-02-ST-SG M20x1,5 2-1,3 20 20-20,3 10 27/27 50
146270 MG20A-H7-03-ST-SG M20x1,5 3-2 20 20-20,3 10 27/27 50
146271 MG25AS-H7-02-SG M25x1,5 2-1,3 25 25-25,4 12 33/27 50
146272 MG25AS-H7-03-SG M25x1,5 3-2 25 25-25,4 12 33/27 50
146273 MG25A-H7-03-ST-SG M25x1,5 3,6-2,6 25 25-25,4 10 33/33 50
146274 MG32AS-H7-03-SG M32x1,5 3,6-2,6 32 32-32,4 12 41/33 10
146275 MG32A-H7-06-ST-SG M32x1,5 6-4,6 32 32-32,4 11 41/42 10

Удлиненная резьба

7 отв.		 146276 MG20A-H7-02-SG M20x1,5 2-1,3 20 20-20,3 15 27/27 50
146277 MG20A-H7-03-SG M20x1,5 3-2 20 20-20,3 15 27/27 50
146278 MG25A-H7-03-SG M25x1,5 3,6-2,6 25 25-25,4 15 33/33 50
146279 MG32A-H7-06-SG M32x1,5 6-4,6 32 32-32,4 15 41/42 10

7 отв.		 146280 PGA16-H7-02-SG PG16 2-1,3 22,5 22,5-22,8 11 30/27 50
146281 PGA16-H7-03-SG PG16 3-2 22,5 22,5-22,8 11 30/27 50
146282 PGA21-H7-03-SG PG21 3,6-2,6 28,3 28,3-28,7 12,5 36/33 50
146283 PGA29-H7-06-SG PG29 6-4,6 37 37-37,4 12 46/42 10

7 отв.		 146284 FGA21L-H7-02-SG G(PF) 1/2 2-1,3 20,955 21-21,2 10 27/27 50
146285 FGA21H-H7-02-SG G(PF) 1/2 2-1,3 20,955 21-21,2 15 27/27 50
146286 FGA21L-H7-03-SG G(PF) 1/2 3-2 20,955 21-21,2 10 27/27 50
146287 FGA21H-H7-03-SG G(PF) 1/2 3-2 20,955 21-21,2 15 27/27 50
146288 FGA26S-H7-02-SG G(PF) 3/4 2-1,3 26,441 26,5-26,8 12 33/27 50
146289 FGA26S-H7-03-SG G(PF) 3/4 3-2 26,441 26,5-26,8 12 33/27 50
146290 FGA26-H7-03-SG G(PF) 3/4 3,6-2,6 26,441 26,5-26,8 12,5 33/33 50
146291 FGA33S-H7-03-SG G(PF) 1 3,6-2,6 33,249 33,3-33,6 12 42/33 10
146292 FGA33-H7-06-SG G(PF) 1 6-4,6 33,249 33,3-33,6 15 42/42 10

7 отв.		 146293 NPA21-H7-02-SG NPT 1/2 2-1,3 21,223 - 13 27/27 50
146294 NPA21-H7-03-SG NPT 1/2 3-2 21,223 - 13 27/27 50
146295 NPA26-H7-03-SG NPT 3/4 3,6-2,6 26,568 - 15 33/33 50
146296 NPA33-H7-06-SG NPT 1 6-4,6 33,227 - 17 42/42 10
