Фурнитура - Кабельные вводы (изоляторы проходные) - Стандартные пластиковые кабельные вводы

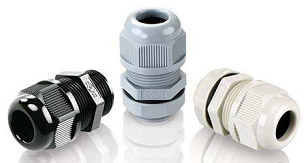

006 Пластиковые кабельные вводы с резьбой NP
(A и B-типы)

NP Cable Glands (A & B-тип)
NP Cable Glands (A & B-тип)

Резьба: NPT, в соответствии с ANSI B2.1.

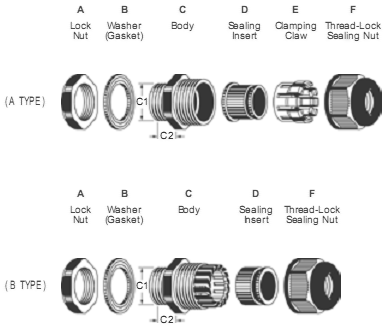

Материал: Части: A, C, E, F - полиамид 66; B, D - вакуумная резина.

Рабочая температура: -40°C...+105°C. Кратковременно 160°C.

Степень защиты: IP68 - 5 bar.

Химическая стойкость: стоек к соленой воде, слабым кислотам, спирту, маслам, нефтепродуктам и основным растворителям.NP Cable Glands (A & B-тип)


Тип
уплот-
нителя
Код
товара
Марка Резьба Диаметр
кабеля,
мм
Внешний
диаметр
резьбы C1,
мм
Длина
резьбы C2, мм
Размер
под ключ
A/F, мм
Упаковка
шт.

Цвет черный


A-тип
144187 NPA17-06-B NPT 3/8 7-4 17,055 13 22/22 50
144188 NPA17-10-B NPT 3/8 10-6 17,055 13 22/22 50
144189 NPA21-06-B NPT 1/2 6,6-4 21,223 13 27/27 50
144190 NPA21-10-B NPT 1/2 11-7 21,223 13 27/27 50
144191 NPA21-14-B NPT 1/2 14-9 21,223 13 27/27 50
144192 NPA26-06-B NPT 3/4 6,6-5 26,568 15 33/33 50
144193 NPA26-10-B NPT 3/4 10,5-6 26,568 15 33/33 50
144194 NPA26-14-B NPT 3/4 14,7-9 26,568 15 33/33 50
144195 NPA26-16-B NPT 3/4 16-12 26,568 15 33/33 50
144196 NPA26-18-B NPT 3/4 18-14 26,568 15 33/33 50
144197 NPA33-06-B NPT 1 6,8-5 33,227 17 42/42 10
144198 NPA33-22-B NPT 1 22-16 33,227 17 42/42 10
144199 NPA33-25-B NPT 1 25-18 33,227 17 42/42 10

B-тип
144200 NPB17-07-B NPT 3/8 7-4 17,055 15 22/22 50
144201 NPB17-10-B NPT 3/8 11-6 17,055 15 22/22 50
144202 NPB21-10-B NPT 1/2 11,2-5,5 21,223 15 27/27 50
144203 NPB21-14-B NPT 1/2 14-8 21,223 15 27/27 50
144204 NPB26-16-B NPT 3/4 16,2-10,5 26,568 15 33/33 50
144205 NPB26-18-B NPT 3/4 18,5-13 26,568 15 33/33 50
144206 NPB33-22-B NPT 1 22-16 33,227 17 42/42 10
144207 NPB33-25-B NPT 1 25-18 33,227 17 42/42 10
144208 NPB42-25-B NPT 1 1/4 26,5-21 41,984 17 53/52 10
144209 NPB42-30-B NPT 1 1/4 32-24 41,984 17 53/52 10

Цвет серый


A-тип
144210 NPA17-06-G NPT 3/8 7-4 17,055 13 22/22 50
144211 NPA17-10-G NPT 3/8 10-6 17,055 13 22/22 50
144212 NPA21-06-G NPT 1/2 6,6-4 21,223 13 27/27 50
144213 NPA21-10-G NPT 1/2 11-7 21,223 13 27/27 50
144214 NPA21-14-G NPT 1/2 14-9 21,223 13 27/27 50
144215 NPA26-06-G NPT 3/4 6,6-5 26,568 15 33/33 50
144216 NPA26-10-G NPT 3/4 10,5-6 26,568 15 33/33 50
144217 NPA26-14-G NPT 3/4 14,7-9 26,568 15 33/33 50
144218 NPA26-16-G NPT 3/4 16-12 26,568 15 33/33 50
144219 NPA26-18-G NPT 3/4 18-14 26,568 15 33/33 50
144220 NPA33-06-G NPT 1 6,8-5 33,227 17 42/42 10
144221 NPA33-22-G NPT 1 22-16 33,227 17 42/42 10
144222 NPA33-25-G NPT 1 25-18 33,227 17 42/42 10

B-тип
144223 NPB17-07-G NPT 3/8 7-4 17,055 15 22/22 50
144224 NPB17-10-G NPT 3/8 11-6 17,055 15 22/22 50
144225 NPB21-10-G NPT 1/2 11,2-5,5 21,223 15 27/27 50
144226 NPB21-14-G NPT 1/2 14-8 21,223 15 27/27 50
144227 NPB26-16-G NPT 3/4 16,2-10,5 26,568 15 33/33 50
144228 NPB26-18-G NPT 3/4 18,5-13 26,568 15 33/33 50
144229 NPB33-22-G NPT 1 22-16 33,227 17 42/42 10
144230 NPB33-25-G NPT 1 25-18 33,227 17 42/42 10
144231 NPB42-25-G NPT 1 1/4 26,5-21 41,984 17 53/52 10
144232 NPB42-30-G NPT 1 1/4 32-24 41,984 17 53/52 10

Цвет серебристо-серый


A-тип
144233 NPA17-06-SG NPT 3/8 7-4 17,055 13 22/22 50
144234 NPA17-10-SG NPT 3/8 10-6 17,055 13 22/22 50
144235 NPA21-06-SG NPT 1/2 6,6-4 21,223 13 27/27 50
144236 NPA21-10-SG NPT 1/2 11-7 21,223 13 27/27 50
144237 NPA21-14-SG NPT 1/2 14-9 21,223 13 27/27 50
144238 NPA26-06-SG NPT 3/4 6,6-5 26,568 15 33/33 50
144239 NPA26-10-SG NPT 3/4 10,5-6 26,568 15 33/33 50
144240 NPA26-14-SG NPT 3/4 14,7-9 26,568 15 33/33 50
144241 NPA26-16-SG NPT 3/4 16-12 26,568 15 33/33 50
144242 NPA26-18-SG NPT 3/4 18-14 26,568 15 33/33 50
144243 NPA33-06-SG NPT 1 6,8-5 33,227 17 42/42 10
144244 NPA33-22-SG NPT 1 22-16 33,227 17 42/42 10
144245 NPA33-25-SG NPT 1 25-18 33,227 17 42/42 10

B-тип
144246 NPB17-07-SG NPT 3/8 7-4 17,055 15 22/22 50
144247 NPB17-10-SG NPT 3/8 11-6 17,055 15 22/22 50
144248 NPB21-10-SG NPT 1/2 11,2-5,5 21,223 15 27/27 50
144249 NPB21-14-SG NPT 1/2 14-8 21,223 15 27/27 50
144250 NPB26-16-SG NPT 3/4 16,2-10,5 26,568 15 33/33 50
144251 NPB26-18-SG NPT 3/4 18,5-13 26,568 15 33/33 50
144252 NPB33-22-SG NPT 1 22-16 33,227 17 42/42 10
144253 NPB33-25-SG NPT 1 25-18 33,227 17 42/42 10
144254 NPB42-25-SG NPT 1 1/4 26,5-21 41,984 17 53/52 10
144255 NPB42-30-SG NPT 1 1/4 32-24 41,984 17 53/52 10
