Наконечники кабельные обжимные |

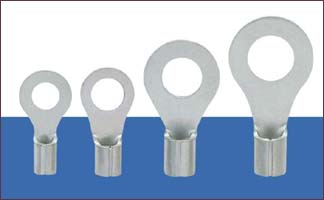

RNB серия: неизолированные кабельные наконечники,
кольцевой тип (0,5-6мм2) |
|
Стр. [1] - 2
- 3
- 4
|
![Неизолированные трубчатые, кольцевой тип : Наконечники кабельные обжимные](/cataloguenew/fixture/cirmaker/img/rnb/rnb_1.jpg) |
![Неизолированные трубчатые, кольцевой тип : Наконечники кабельные обжимные](/cataloguenew/fixture/cirmaker/img/rnb/rnb_1_.jpg) |
|
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Сечение провода: 0,5-1,5мм2;
(A.W.G 22-16) Imax=19A
Материал: медь. Толщина: 0,75мм |
Изображение |
Код товара |
Марка |
USA винт |
Диаметр под винт d2, мм |

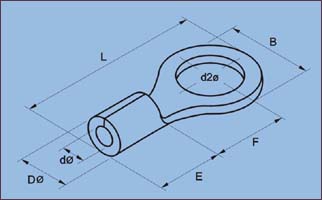

Размеры, мм |
B |
L |
F |
E |
D |
d |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb125-3.jpg) |
36331 |
RNB 1.25-3 |
#4 |
3,2 |
5,7 |
12,6 |
4,95 |
4,8 |
3,4 |
1,7 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs125-35.jpg) |
37031 |
RNB 1.25-3.5 S |
#6 |
3,7 |
5,7 |
12,6 |
4,95 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbm125-35.jpg) |
37032 |
RNB 1.25-3.5 M |
#6 |
3,7 |
6,6 |
14,4 |
6,3 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl125-35.jpg) |
35775 |
RNB 1.25-3.5 L |
#6 |
3,7 |
8,0 |
15,8 |
7,0 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs125-4.jpg) |
18901 |
RNB 1.25-4 S |
#8 |
4,3 |
6,6 |
14,4 |
6,3 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl125-4.jpg) |
35774 |
RNB 1.25-4 L |
#8 |
4,3 |
8,0 |
15,8 |
7,0 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb125-5.jpg) |
18902 |
RNB 1.25-5 S |
#10 |
5,3 |
8,0 |
15,8 |
7,0 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl125-5.jpg) |
37190 |
RNB 1.25-5 L |
#10 |
5,3 |
9,8 |
18,0 |
8,5 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs125-6.jpg) |
37380 |
RNB 1.25-6 S |
1/4 |
6,4 |
9,8 |
18,0 |
8,5 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb125-6.jpg) |
18903 |
RNB 1.25-6 L |
1/4 |
6,4 |
11,6 |
21,8 |
11,1 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb125-8.jpg) |
37191 |
RNB 1.25-8 |
5/16 |
8,4 |
11,6 |
21,8 |
11,1 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb125-10.jpg) |
37192 |
RNB 1.25-10 |
3/18 |
10,5 |
13,6 |
25,5 |
13,9 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb125-12.jpg) |
37189 |
RNB 1.25-12 |
1/2 |
13,0 |
19,2 |
31,0 |
16,5 |
|
|
Сечение провода: 1,5-2,5мм2;
(A.W.G 16-14) Imax=27A
Материал: медь. Толщина: 0,8мм |
Изображение |
Код товара |
Марка |
USA винт |
Диаметр под винт d2, мм |
Размеры, мм |
B |
L |
F |
E |
D |
d |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb2-3.jpg) |
36332 |
RNB 2-3 |
#4 |
3,2 |
6,6 |
12,3 |
4,3 |
4,8 |
4,1 |
2,3 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs2-35.jpg) |
36778 |
RNB 2-3.5 S |
#6 |
3,7 |
6,6 |
12,3 |
4,3 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbm2-35.jpg) |
37030 |
RNB 2-3.5 M |
#6 |
3,7 |
6,6 |
14,5 |
6,5 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl2-35.jpg) |
37193 |
RNB 2-3.5 L |
#6 |
3,7 |
8,5 |
16,8 |
7,75 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs2-4.jpg) |
37194 |
RNB 2-4 S |
#8 |
4,3 |
6,6 |
14,5 |
6,5 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl2-4.jpg) |
37195 |
RNB 2-4 L |
#8 |
4,3 |
8,5 |
16,8 |
7,75 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs2-5.jpg) |
37201 |
RNB 2-5 S |
#10 |
5,3 |
8,5 |
16,8 |
7,75 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl2-5.jpg) |
37200 |
RNB 2-5 L |
#10 |
5,3 |
9,5 |
16,8 |
7,25 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb2-6.jpg) |
37199 |
RNB 2-6 |
1/4 |
6,4 |
12,0 |
21,8 |
11,0 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb2-8.jpg) |
37198 |
RNB 2-8 |
5/16 |
8,4 |
12,0 |
21,8 |
11,0 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb2-10.jpg) |
36777 |
RNB 2-10 |
3/18 |
10,5 |
14,6 |
26,0 |
13,9 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb2-12.jpg) |
37197 |
RNB 2-12 |
1/2 |
13,0 |
19,2 |
31,2 |
16,5 |
|
|
Сечение провода: 2,5-4мм2;
(A.W.G 14-12) Imax=37A
Материал: медь. Толщина: 1,0мм |
Изображение |
Код товара |
Марка |
USA винт |
Диаметр под винт d2, мм |
Размеры, мм |
B |
L |
F |
E |
D |
d |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb35-4.jpg) |
37241 |
RNB 3.5-4 |
#8 |
4,3 |
8,0 |
18,0 |
7,7 |
6,0 |
5,0 |
3,0 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs35-5.jpg) |
37235 |
RNB 3.5-5 S |
#10 |
5,3 |
8,0 |
18,0 |
7,7 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl35-5.jpg) |
37231 |
RNB 3.5-5 L |
#10 |
5,3 |
12,0 |
21,4 |
7,7 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb35-6.jpg) |
37233 |
RNB 3.5-6 |
1/4 |
6,4 |
12,0 |
21,4 |
7,7 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb35-6.jpg) |
49270 |
RNB 3.5-8 |
5/16 |
8,4 |
15,0 |
27,5 |
14 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb35-6.jpg) |
107731 |
RNB 3.5-10 |
3/8 |
10,5 |
15,0 |
27,5 |
14 |
|
|
Сечение провода: 4-6мм2;
(A.W.G12-10) Imax=48A
Материал: медь. Толщина: 1,0мм |
Изображение |
Код товара |
Марка |
USA винт |
Диаметр под винт d2, мм |
Размеры, мм |
B |
L |
F |
E |
D |
d |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb55-35.jpg) |
107732 |
RNB 5.5-3 |
#4 |
3,2 |
7,2 |
15,7 |
5,9 |
6,8 |
5,6 |
3,4 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb55-35.jpg) |
37381 |
RNB 5.5-3.5 |
#6 |
3,7 |
7,2 |
15,7 |
5,9 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbs55-4.jpg) |
37236 |
RNB 5.5-4 S |
#8 |
4,3 |
7,2 |
15,7 |
5,9 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnbl55-4.jpg) |
34996 |
RNB 5.5-4 L |
#8 |
4,3 |
9,5 |
19,8 |
8,3 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb55-5.jpg) |
37382 |
RNB 5.5-5 |
#10 |
5,3 |
9,5 |
19,8 |
8,3 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb55-6.jpg) |
36335 |
RNB 5.5-6 |
1/4 |
6,4 |
12,0 |
25,8 |
13,0 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb55-8.jpg) |
37238 |
RNB 5.5-8 |
5/16 |
8,4 |
15,0 |
28,0 |
13,7 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb55-10.jpg) |
36333 |
RNB 5.5-10 |
3/8 |
10,5 |
15,0 |
28,0 |
13,7 |
![](/cataloguenew/fixture/cirmaker/img/rnb/rnb55-12.jpg) |
37383 |
RNB 5.5-12 |
1/2 |
13,0 |
19,2 |
32,4 |
16,0 |
|
Стр. [1] - 2 - 3 - 4
|
|
|
|
