DIN 915 винты установочные (штифты) с внутренним шестигранником и цилиндрическим концом нержавеющие

DIN 915 винты установочные (штифты) с внутренним шестигранником и цилиндрическим концом нержавеющие производятся различной длины.

DIN 915 винты установочные (штифты) с внутренним шестигранником и цилиндрическим концом нержавеющие поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

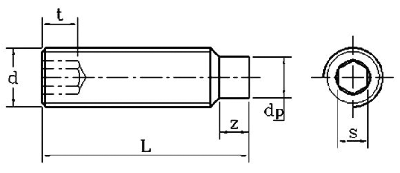

Размеры, мм
d	P	dp		S			t min	Z
d	P	max	min	nom	max	min	t min	max	min
3	0.5	2	1.75	1.5	1.545	1.52	1.2	1.75	1.5
4	0.7	2.5	2.25	2	2.045	2.02	1.5	2.25	2
5	0.8	3.5	3.2	2.5	2.56	2.52	2	2.75	2.5
6	1	4	3.7	3	3.06	3.02	2	3.25	3
8	1.25	5.5	5.2	4	4.095	4.02	3	4.3	4
10	1.5	7	6.64	5	5.095	5.02	4	5.3	5

Материал: сталь нержавеющая

длина L, мм	Таблица поставляемых размеров
длина L, мм	d3	d4	d5	d6	d8	d10
4	M3x4	M4x4	M5x4
5	M3x5	M4x5	M5x5	M6x5
6	M3x6	M4x6	M5x6	M6x6	M8x6
8	M3x8	M4x8	M5x8	M6x8	M8x8
10	M3x10	M4x10	M5x10	M6x10	M8x10
12	M3x12	M4x12	M5x12	M6x12	M8x12	M10x12
16	M3x16		M5x16	M6x16	M8x16	M10x16
20	M3x20			M6x20	M8x20	M10x20
25	M3x25				M8x25	M10x25
30	M3x30				M8x30	M10x30
35		M4x35			M8x35	M10x35
40		M4x40			M8x40	M10x40
50					M8x50	M10x50
