DIN 915 винты установочные (штифты) с внутренним шестигранником и цилиндрическим концом черненые

DIN 915 винты установочные (штифты) с внутренним шестигранником и цилиндрическим концом черненые производятся различной длины.

DIN 915 винты установочные (штифты) с внутренним шестигранником и цилиндрическим концом черненые поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

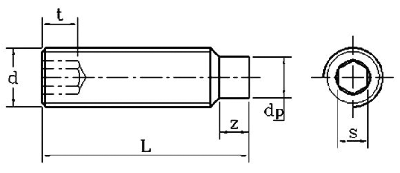

Размеры, мм
d	P	dp		S			t min	Z
d	P	max	min	nom	max	min	t min	max	min
3	0.5	2	1.75	1.5	1.545	1.52	1.2	1.75	1.5
4	0.7	2.5	2.25	2	2.045	2.02	1.5	2.25	2
5	0.8	3.5	3.2	2.5	2.56	2.52	2	2.75	2.5
6	1	4	3.7	3	3.06	3.02	2	3.25	3
8	1.25	5.5	5.2	4	4.095	4.02	3	4.3	4
10	1.5	7	6.64	5	5.095	5.02	4	5.3	5
12	1.75	8.5	8.14	6	6.095	6.02	4.8	6.3	6

Материал: сталь черненая

длина L, мм	Таблица поставляемых размеров
длина L, мм	d3	d4	d5	d6	d8	d10	d12
3	M3x3
4	M3x4	M4x4
5	M3x5	M4x5	M5x5
6	M3x6	M4x6	M5x6	M6x6
8	M3x8	M4x8	M5x8	M6x8	M8x8
10	M3x10	M4x10	M5x10	M6x10	M8x10	M10x10
12	M3x12	M4x12	M5x12	M6x12	M8x12	M10x12	M12x12
16			M5x16	M6x16	M8x16	M10x16	M12x16
20			M5x20	M6x20	M8x20	M10x20	M12x20
25			M5x25	M6x25	M8x25	M10x25	M12x25
30					M8x30	M10x30	M12x30
35						M10x35	M12x35
40						M10x40	M12x40
45						M10x45	M12x45
50						M10x50	M12x50

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
