DIN 913 винты установочные (штифты) с внутренним шестигранником и вогнутым конусом на конце черненые

DIN 913 винты установочные (штифты) с внутренним шестигранником и вогнутым конусом на конце черненые производятся различной длины.

DIN 913 винты установочные (штифты) с внутренним шестигранником и вогнутым конусом на конце черненые поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

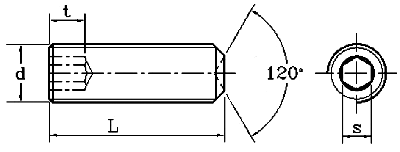

Размеры, мм
d	P	s			t
d	P	nom	max	min	t
1.6	0.35	0.7	0.724	0.711	0.7
2.0	0.4	0.9	0.902	0.889	0.8
2.5	0.45	1.3	1.295	1.27	1.2
3.0	0.5	1.5	1.545	1.52	1.2
4.0	0.7	20	2.045	2.02	1.5
5.0	0.8	2.5	2.56	2.52	2
6.0	1	3	3.08	3.02	2
8.0	1.25	4	4.095	4.02	3
10.0	1.5	5	5.095	5.02	4
12.0	1.75	6	6.095	6.02	4.8
14.0	2	6	6.095	6.02	5.6
16.0	2	8	8.115	8.025	6.4
20.0	2.5	10	10.115	10.025	8
24.0	3	12	12.142	12.032	10

Материал: сталь черненая

длина L, мм	Таблица поставляемых размеров
длина L, мм	d1.6	d2	d2.5	d3	d4	d5	d6
2	M1.6x2	M2x2	M2.5x2	M3x2
2.5	M1.6x2.5	M2x2.5	M2.5x2.5	M3x2.5
3	M1.6x3	M2x3	M2.5x3	M3x3	M4x3	M5x3
3.5	M1.6x3.5	M2x3.5			M4x3.5
4	M1.6x4	M2x4	M2.5x4	M3x4	M4x4	M5x4	M6x4
4.5		M2x4.5
5	M1.6x5	M2x5	M2.5x5	M3x5	M4x5	M5x5	M6x5
6	M1.6x6	M2x6	M2.5x6	M3x6	M4x6	M5x6	M6x6
8	M1.6x8	M2x8	M2.5x8	M3x8	M4x8	M5x8	M6x8
10		M2x10	M2.5x10	M3x10	M4x10	M5x10	M6x10
12		M2x12	M2.5x12	M3x12	M4x12	M5x12	M6x12
14		M2x14		M3x14	M4x14
16			M2.5x16	M3x16	M4x16	M5x16	M6x16
20				M3x20	M4x20	M5x20	M6x20
25					M4x25	M5x25	M6x25
30					M4x30	M5x30	M6x30
35							M6x35
40							M6x40
45							M6x45
50							M6x50
55							M6x55
60							M6x60
70							M6x70
