Винты-саморезы с полупотайной крестовой головкой по GB847

Винты-саморезы с полупотайной крестовой головкой по GB847     Винты-саморезы с полупотайной крестовой головкой по GB847 производятся различных размеров.

    Винты-саморезы с полупотайной крестовой головкой по GB847 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

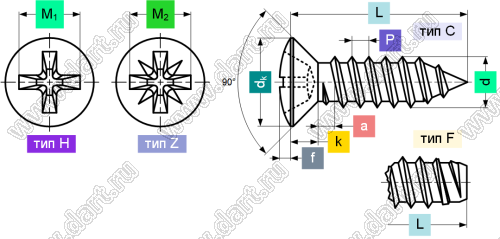

Винты-саморезы
Резьба Размеры, мм Номер
отвертки
d Шаг
резьбы P		 A dk f k тип H тип Z
M1 Глубина M2 Глубина
max max min max Ref. min max Ref. min max
d2,2 2,2 0,8 1,6 3,8 3,5 0,5 1,1 1,9 1,2 0,9 2,2 1,15 1,4 0
d2,9 2,9 1,1 2,2 5,5 5,2 0,7 1,7 3,2 2,1 1,7 3,3 1,8 2,1 1
d3,5 3,5 1,3 2,6 7,3 6,9 0,8 2,35 4,4 2,4 1,9 4,8 2,25 2,7 2
d4,0 4 1,4 2,8 8,4 8 1 2,6 4,6 2,6 2,1 5,2 2,65 3,1 2
d4,2 4,2 1,4 2,8 8,4 8 1 2,6 4,6 2,6 2,1 5,6 2,9 3,35 2
d4,8 4,8 1,6 3,2 9,3 8,9 1,2 2,8 5,2 3,2 2,7 6,6 2,95 3,4 2
d5,5 5,5 1,8 3,6 10,3 9,9 1,3 3 6,6 3,3 2,8 7,2 3,4 3,85 3
d6,0 6 1,8 3,6 11,3 10,9 1,4 3,15 6,8 3,5 3 9,5 4,75 5,2 3
d6,3 6,3 1,8 3,6 11,3 10,9 1,4 3,15 6,8 3,5 3 10,4 5,6 6,05 3

Материал: сталь нержавеющая AISI 304   тип C (острый конец)

Длина
L, мм		 Таблица поставляемых размеров
d2,2 d2,9 d3,5 d4 d4,2 d4,8 d5,5 d6 d6,3
6 d2,2x6
6,5   d2,9x6,5
8 d2,2x8 d2,9x8 d3,5x8 d4x8
9,5 d2,2x9,5 d2,9x9,5 d3,5x9,5 d4x9,5 d4,2x9,5
10       d4x10
12       d4x12     d5,5x12
13 d2,2x13 d2,9x13 d3,5x13 d4x13 d4,2x13 d4,8x13 d5,5x13 d6x13 d6,3x13
16 d2,2x16 d2,9x16 d3,5x16 d4x16 d4,2x16 d4,8x16 d5,5x16 d6x16 d6,3x16
19 d2,2x19 d2,9x19 d3,5x19 d4x19 d4,2x19 d4,8x19 d5,5x19 d6x19 d6,3x19
20       d4x20
22 d2,2x22 d2,9x22 d3,5x22 d4x22 d4,2x22 d4,8x22 d5,5x22 d6x22 d6,3x22
25 d2,2x25 d2,9x25 d3,5x25 d4x25 d4,2x25 d4,8x25 d5,5x25 d6x25 d6,3x25
30       d4x30     d5,5x30 d6x30 d6,3x30
32         d4,2x32 d4,8x32 d5,5x32 d6x32 d6,3x32
35       d4x35       d6x35
38     d3,5x38 d4x38 d4,2x38 d4,8x38 d5,5x38 d6x38 d6,3x38
40       d4x40       d6x40 d6,3x40
45             d5,5x45 d6x45
50             d5,5x50   d6,3x50

Материал: сталь углеродистая никелированная   тип C (острый конец)

Длина
L, мм		 Таблица поставляемых размеров
d2,2 d2,9 d3,5 d4 d4,2 d4,8 d5,5 d6 d6,3
6 d2,2x6
6,5   d2,9x6,5
8 d2,2x8 d2,9x8 d3,5x8 d4x8
9,5 d2,2x9,5 d2,9x9,5 d3,5x9,5 d4x9,5 d4,2x9,5
10       d4x10
12       d4x12     d5,5x12
13 d2,2x13 d2,9x13 d3,5x13 d4x13 d4,2x13 d4,8x13 d5,5x13 d6x13 d6,3x13
16 d2,2x16 d2,9x16 d3,5x16 d4x16 d4,2x16 d4,8x16 d5,5x16 d6x16 d6,3x16
19 d2,2x19 d2,9x19 d3,5x19 d4x19 d4,2x19 d4,8x19 d5,5x19 d6x19 d6,3x19
20       d4x20
22 d2,2x22 d2,9x22 d3,5x22 d4x22 d4,2x22 d4,8x22 d5,5x22 d6x22 d6,3x22
25 d2,2x25 d2,9x25 d3,5x25 d4x25 d4,2x25 d4,8x25 d5,5x25 d6x25 d6,3x25
30       d4x30     d5,5x30 d6x30 d6,3x30
32         d4,2x32 d4,8x32 d5,5x32 d6x32 d6,3x32
35       d4x35       d6x35
38     d3,5x38 d4x38 d4,2x38 d4,8x38 d5,5x38 d6x38 d6,3x38
40       d4x40       d6x40 d6,3x40
45             d5,5x45 d6x45
50             d5,5x50   d6,3x50

Материал: сталь углеродистая черненая   тип C (острый конец)

Длина
L, мм		 Таблица поставляемых размеров
d2,2 d2,9 d3,5 d4 d4,2 d4,8 d5,5 d6 d6,3
6 d2,2x6
6,5   d2,9x6,5
8 d2,2x8 d2,9x8 d3,5x8 d4x8
9,5 d2,2x9,5 d2,9x9,5 d3,5x9,5 d4x9,5 d4,2x9,5
10       d4x10
12       d4x12     d5,5x12
13 d2,2x13 d2,9x13 d3,5x13 d4x13 d4,2x13 d4,8x13 d5,5x13 d6x13 d6,3x13
16 d2,2x16 d2,9x16 d3,5x16 d4x16 d4,2x16 d4,8x16 d5,5x16 d6x16 d6,3x16
19 d2,2x19 d2,9x19 d3,5x19 d4x19 d4,2x19 d4,8x19 d5,5x19 d6x19 d6,3x19
20       d4x20
22 d2,2x22 d2,9x22 d3,5x22 d4x22 d4,2x22 d4,8x22 d5,5x22 d6x22 d6,3x22
25 d2,2x25 d2,9x25 d3,5x25 d4x25 d4,2x25 d4,8x25 d5,5x25 d6x25 d6,3x25
30       d4x30     d5,5x30 d6x30 d6,3x30
32         d4,2x32 d4,8x32 d5,5x32 d6x32 d6,3x32
35       d4x35       d6x35
38     d3,5x38 d4x38 d4,2x38 d4,8x38 d5,5x38 d6x38 d6,3x38
40       d4x40       d6x40 d6,3x40
45             d5,5x45 d6x45
50             d5,5x50   d6,3x50

Материал: сталь нержавеющая AISI 304   тип F (тупой конец)

Длина
L, мм		 Таблица поставляемых размеров
d2,2 d2,9 d3,5 d4 d4,2 d4,8 d5,5 d6 d6,3
6 d2,2x6
6,5   d2,9x6,5
8 d2,2x8 d2,9x8 d3,5x8 d4x8
9,5 d2,2x9,5 d2,9x9,5 d3,5x9,5 d4x9,5 d4,2x9,5
10       d4x10
12       d4x12     d5,5x12
13 d2,2x13 d2,9x13 d3,5x13 d4x13 d4,2x13 d4,8x13 d5,5x13 d6x13 d6,3x13
16 d2,2x16 d2,9x16 d3,5x16 d4x16 d4,2x16 d4,8x16 d5,5x16 d6x16 d6,3x16
19 d2,2x19 d2,9x19 d3,5x19 d4x19 d4,2x19 d4,8x19 d5,5x19 d6x19 d6,3x19
20       d4x20
22 d2,2x22 d2,9x22 d3,5x22 d4x22 d4,2x22 d4,8x22 d5,5x22 d6x22 d6,3x22
25 d2,2x25 d2,9x25 d3,5x25 d4x25 d4,2x25 d4,8x25 d5,5x25 d6x25 d6,3x25
30       d4x30     d5,5x30 d6x30 d6,3x30
32         d4,2x32 d4,8x32 d5,5x32 d6x32 d6,3x32
35       d4x35       d6x35
38     d3,5x38 d4x38 d4,2x38 d4,8x38 d5,5x38 d6x38 d6,3x38
40       d4x40       d6x40 d6,3x40
45             d5,5x45 d6x45
50             d5,5x50   d6,3x50

Материал: сталь углеродистая никелированная   тип F (тупой конец)

Длина
L, мм		 Таблица поставляемых размеров
d2,2 d2,9 d3,5 d4 d4,2 d4,8 d5,5 d6 d6,3
6 d2,2x6
6,5   d2,9x6,5
8 d2,2x8 d2,9x8 d3,5x8 d4x8
9,5 d2,2x9,5 d2,9x9,5 d3,5x9,5 d4x9,5 d4,2x9,5
10       d4x10
12       d4x12     d5,5x12
13 d2,2x13 d2,9x13 d3,5x13 d4x13 d4,2x13 d4,8x13 d5,5x13 d6x13 d6,3x13
16 d2,2x16 d2,9x16 d3,5x16 d4x16 d4,2x16 d4,8x16 d5,5x16 d6x16 d6,3x16
19 d2,2x19 d2,9x19 d3,5x19 d4x19 d4,2x19 d4,8x19 d5,5x19 d6x19 d6,3x19
20       d4x20
22 d2,2x22 d2,9x22 d3,5x22 d4x22 d4,2x22 d4,8x22 d5,5x22 d6x22 d6,3x22
25 d2,2x25 d2,9x25 d3,5x25 d4x25 d4,2x25 d4,8x25 d5,5x25 d6x25 d6,3x25
30       d4x30     d5,5x30 d6x30 d6,3x30
32         d4,2x32 d4,8x32 d5,5x32 d6x32 d6,3x32
35       d4x35       d6x35
38     d3,5x38 d4x38 d4,2x38 d4,8x38 d5,5x38 d6x38 d6,3x38
40       d4x40       d6x40 d6,3x40
45             d5,5x45 d6x45
50             d5,5x50   d6,3x50

Материал: сталь углеродистая черненая   тип F (тупой конец)

Длина
L, мм		 Таблица поставляемых размеров
d2,2 d2,9 d3,5 d4 d4,2 d4,8 d5,5 d6 d6,3
6 d2,2x6
6,5   d2,9x6,5
8 d2,2x8 d2,9x8 d3,5x8 d4x8
9,5 d2,2x9,5 d2,9x9,5 d3,5x9,5 d4x9,5 d4,2x9,5
10       d4x10
12       d4x12     d5,5x12
13 d2,2x13 d2,9x13 d3,5x13 d4x13 d4,2x13 d4,8x13 d5,5x13 d6x13 d6,3x13
16 d2,2x16 d2,9x16 d3,5x16 d4x16 d4,2x16 d4,8x16 d5,5x16 d6x16 d6,3x16
19 d2,2x19 d2,9x19 d3,5x19 d4x19 d4,2x19 d4,8x19 d5,5x19 d6x19 d6,3x19
20       d4x20
22 d2,2x22 d2,9x22 d3,5x22 d4x22 d4,2x22 d4,8x22 d5,5x22 d6x22 d6,3x22
25 d2,2x25 d2,9x25 d3,5x25 d4x25 d4,2x25 d4,8x25 d5,5x25 d6x25 d6,3x25
30       d4x30     d5,5x30 d6x30 d6,3x30
32         d4,2x32 d4,8x32 d5,5x32 d6x32 d6,3x32
35       d4x35       d6x35
38     d3,5x38 d4x38 d4,2x38 d4,8x38 d5,5x38 d6x38 d6,3x38
40       d4x40       d6x40 d6,3x40
45             d5,5x45 d6x45
50             d5,5x50   d6,3x50
