Винты с полупотайной шлицевой головкой по GB69 / DIN96

Винты с полупотайной шлицевой головкой по GB69 / DIN96     Винты с полупотайной шлицевой головкой по GB69 / DIN96 поставляются с резьбой М1,6...М10 различной длины.

    Винты с полупотайной шлицевой головкой по GB69 / DIN96 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

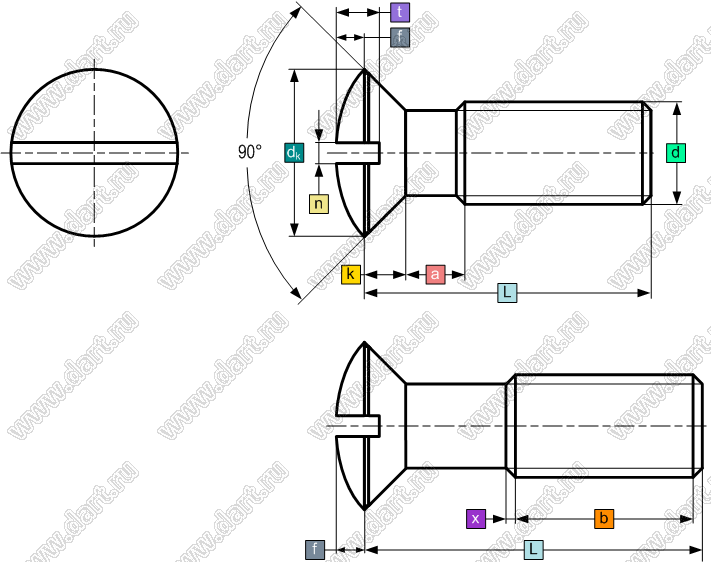

Винты с полупотайной шлицевой головкой по GB69 / DIN96
Резьба
d		 Размеры, мм
Шаг
резьбы P		 a b dk f k n t x
max min max min max max min max min max
M1.6 0.35 0.7 25 3 2.7 0.4 1 0.6 0.46 0.8 0.64 0.9
M2 0.4 0.8 25 3.8 3.5 0.5 1.2 0.7 0.56 1 0.8 1
M2.5 0.45 0.9 25 4.7 4.4 0.6 1.5 0.8 0.66 1.2 1 1.1
M3 0.5 1 25 5.5 5.2 0.7 1.65 1 0.86 1.45 1.2 1.25
M4 0.7 1.4 38 8.4 8.04 1 2.7 1.51 1.26 1.9 1.6 1.75
M5 0.8 1.6 38 9.3 8.94 1.2 2.7 1.51 1.26 2.4 2 2
M6 1 2 38 11.3 10.87 1.4 3.3 1.91 1.66 2.8 2.4 2.5
M8 1.25 2.5 38 15.8 15.37 2 4.65 2.31 2.06 3.7 3.2 3.2
M10 1.5 3 38 18.3 17.78 2.3 5 2.81 2.56 4.4 3.8 3.8

Материал: сталь нержавеющая AISI 304

Длина
L, мм		 Таблица поставляемых размеров
М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10
4 M1.6x4 M2x4
5 M1.6x5 M2x5 M2.5x5
6 M1.6x6 M2x6 M2.5x6 M3x6
8 M1.6x8 M2x8 M2.5x8 M3x8   M5x8
10 M1.6x10 M2x10 M2.5x10 M3x10 M4x10 M5x10 M6x10
12 M1.6x12 M2x12 M2.5x12 M3x12   M5x12 M6x12 M8x12
14 M1.6x14 M2x14 M2.5x14 M3x14 M4x14 M5x14 M6x14 M8x14
16 M1.6x16 M2x16 M2.5x16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16
18   M2x18 M2.5x18 M3x18 M4x18 M5x18 M6x18 M8x18 M10x18
20   M2x20 M2.5x20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20
22   M2x22 M2.5x22     M5x22 M6x22 M8x22 M10x22
25   M2x25 M2.5x25 M3x25 M4x25 M5x25 M6x25 M8x25 M10x25
30     M2.5x30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30
35       M3x35 M4x35 M5x35 M6x35 M8x35 M10x35
40         M4x40 M5x40 M6x40 M8x40 M10x40
45       M3x45 M4x45 M5x45 M6x45 M8x45 M10x45
50       M3x50 M4x50 M5x50 M6x50 M8x50 M10x50
55         M4x55 M5x55 M6x55 M8x55 M10x55
60         M4x60 M5x60 M6x60 M8x60 M10x60
65         M4x65 M5x65 M6x65 M8x65 M10x65
70         M4x70 M5x70 M6x70 M8x70 M10x70
75             M6x75 M8x75 M10x75
80         M4x80   M6x80 M8x80 M10x80
85             M6x85 M8x85 M10x85
90             M6x90 M8x90 M10x90
95             M6x95 M8x95 M10x95
100             M6x100 M8x100 M10x100



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
