Винты с полукруглой крестовой головкой по GB/T 818

Винты с полукруглой крестовой головкой по GB/T 818     с полукруглой крестовой головкой по GB/T 818 поставляются с резьбой М1,6...М8 различной длины.

    При производстве металлических винтов с полукруглой крестовой головкой по GB/T 818 используются следующие материалы:

     - сталь нержавеющая AISI 304;
     - сталь углеродистая никелированная;
     - сталь углеродистая черненая;
     - сталь углеродистая оцинкованная, белый цинк;
     - титановый сплав TI-6Al-4V;
     - латунь.

    Винты с полукруглой крестовой головкой по GB/T 818 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

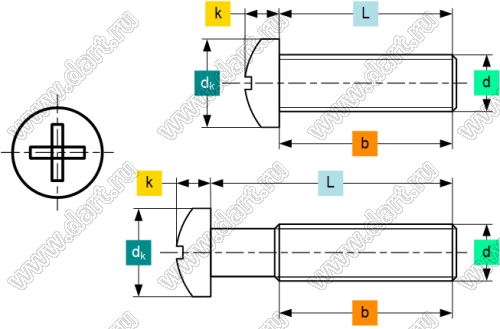

Винты с полукруглой крестовой головкой по GB/T 818
Резьба
d		 Размеры, мм Номер
крестовой
отвертки
Шаг
резьбы P		 b dk k
min max min max min
M1,6 0,35 - 3,2 2,9 1,3 1,16 0
M2 0,4 - 4 3,7 1,6 1,46 0
M2,5 0,45 - 5 4,7 2,1 1,96 1
M3 0,5 25 5,6 5,3 2,4 2,26 1
M4 0,7 38 8 7,64 3,1 2,92 2
M5 0,8 38 9,5 9,14 3,7 3,52 2
M6 1 38 12 11,57 4,6 4,3 3
M8 1,25 38 16 15,57 6 5,7 4
M10 1,5 38 20 19,48 7,5 0 4

Материал: сталь нержавеющая AISI 304

  Длина
L, мм		 Таблица поставляемых размеров
М1,6 М2 М2,5 М3 М4 М5 М6 М8
Винты с полукруглой крестовой головкой по GB/T818-85 3 M1,6x3 M2x3 M2,5x3
4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5
6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7   M2x7
8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
10 M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10 M8x10
12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12 M8x12
14 M1,6x14 M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14 M8x14
15           M5x15
16 M1,6x16 M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16 M8x16
20   M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20
25   M2x25 M2,5x25 M3x25 M4x25 M5x25 M6x25 M8x25
30       M3x30 M4x30 M5x30 M6x30 M8x30
35         M4x35 M5x35 M6x35 M8x35
40         M4x40 M5x40 M6x40 M8x40
45         M4x50 M5x45 M6x45 M8x45
50           M5x50 M6x50 M8x50
55           M5x55 M6x55 M8x55
60           M5x60 M6x60 M8x60
70             M6x70 M8x70
80             M6x80 M8x80
90               M8x90
100               M8x100

Материал: сталь углеродистая никелированная

  Длина
L, мм		 Таблица поставляемых размеров
М1,6 М2 М2,5 М3 М4 М5 М6 М8
Винты с полукруглой крестовой головкой по GB/T818-85 3 M1,6x3 M2x3 M2,5x3
4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5
6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
10 M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10 M8x10
12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12 M8x12
14 M1,6x14 M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14 M8x14
16 M1,6x16 M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16 M8x16
20   M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20
25     M2,5x25 M3x25 M4x25 M5x25 M6x25 M8x25
30       M3x30 M4x30 M5x30 M6x30 M8x30
35         M4x35 M5x35 M6x35 M8x35
40         M4x40 M5x40 M6x40 M8x40
45         M4x50 M5x45 M6x45 M8x45
50           M5x50 M6x50 M8x50
55           M5x55 M6x55 M8x55
60           M5x60 M6x60 M8x60
70             M6x70 M8x70
80             M6x80 M8x80
90               M8x90
100               M8x100

Материал: сталь углеродистая черненая

  Длина
L, мм		 Таблица поставляемых размеров
М1 М1,2 М1,4 М1,6 М1,7 М2 М2,5 М2,6 М3 М3,5 М4 М5 М6 М8
Винты с полукруглой крестовой головкой по GB/T818-85 2 M1x2 M1,2x2 M1,4x2 M1,6x2   M2x2
2,5 M1x2,5 M1,2x2,5 M1,4x2,5     M2x2,5 M2,5x2,5
3 M1x3 M1,2x3 M1,4x3 M1,6x3 M1,7x3 M2x3 M2,5x3   M3x3   M4x3
3,5 M1x3,5 M1,2x3,5 M1,4x3,5     M2x3,5
4 M1x4 M1,2x4 M1,4x4 M1,6x4 M1,7x4 M2x4 M2,5x4 M2,6x4 M3x4 M3,5x4 M4x4 M5x4
4,5     M1,4x4,5
5 M1x5 M1,2x5 M1,4x5 M1,6x5 M1,7x5 M2x5 M2,5x5 M2,6x5 M3x5 M3,5x5 M4x5 M5x5
6 M1x6 M1,2x6 M1,4x6 M1,6x6 M1,7x6 M2x6 M2,5x6 M2,6x6 M3x6 M3,5x6 M4x6 M5x6 M6x6
6,5                 M3x6,5
7 M1x7 M1,2x7 M1,4x7 M1,6x7 M1,7x7 M2x7 M2,5x7   M3x7   M4x7
8 M1x8 M1,2x8 M1,4x8 M1,6x8 M1,7x8 M2x8 M2,5x8 M2,6x8 M3x8 M3,5x8 M4x8 M5x8 M6x8
9 M1x9 M1,2x9 M1,4x9 M1,6x9   M2x9 M2,5x9   M3x9   M4x9
10 M1x10 M1,2x10 M1,4x10 M1,6x10 M1,7x10 M2x10 M2,5x10 M2,6x10 M3x10 M3,5x10 M4x10 M5x10 M6x10 M8x10
12       M1,6x12 M1,7x12 M2x12 M2,5x12 M2,6x12 M3x12 M3,5x12 M4x12 M5x12 M6x12 M8x12
14       M1,6x14 M1,7x14 M2x14 M2,5x14   M3x14 M3,5x14 M4x14 M5x14 M6x14 M8x14
16       M1,6x16 M1,7x16 M2x16 M2,5x16   M3x16 M3,5x16 M4x16 M5x16 M6x16 M8x16
18           M2x18 M2,5x18   M3x18 M3,5x18 M4x18 M5x18 M6x18 M8x18
20           M2x20 M2,5x20   M3x20 M3,5x20 M4x20 M5x20 M6x20 M8x20
22           M2x22 M2,5x22   M3x22 M3,5x22 M4x22 M5x22
25           M2x25 M2,5x25   M3x25 M3,5x25 M4x25 M5x25 M6x25 M8x25
28             M2,5x28   M3x28   M4x28
30           M2x30 M2,5x30   M3x30 M3,5x30 M4x30 M5x30 M6x30 M8x30
32                 M3x32
35                 M3x35 M3,5x35 M4x35 M5x35 M6x35 M8x35
40                 M3x40 M3,5x40 M4x40 M5x40 M6x40 M8x40
45                 M3x45 M3,5x45 M4x45 M5x45 M6x45 M8x45
50                 M3x50 M3,5x50 M4x50 M5x50 M6x50 M8x50
55                       M5x55 M6x55 M8x55
60                       M5x60 M6x60 M8x60
70                         M6x70 M8x70
80                         M6x80 M8x80
90                           M8x90
100                           M8x100

Материал: сталь углеродистая оцинкованная, белый цинк

  Длина
L, мм		 Таблица поставляемых размеров
М1 М1,2 М1,4 М1,6 М1,7 М2 М2,5 М2,6 М2,9 М3 М3,5 М4 М5 М6 М8 М10
Винты с полукруглой крестовой головкой по GB/T818-85 2 M1x2 M1,2x2 M1,4x2 M1,6x2   M2x2
2,5 M1x2,5 M1,2x2,5 M1,4x2,5 M1,6x2,5 M1,7x2,5 M2x2,5 M2,5x2,5
3 M1x3 M1,2x3 M1,4x3 M1,6x3 M1,7x3 M2x3 M2,5x3     M3x3   M4x3
3,5 M1x3,5 M1,2x3,5 M1,4x3,5     M2x3,5       M3x3,5
4 M1x4 M1,2x4 M1,4x4 M1,6x4 M1,7x4 M2x4 M2,5x4 M2,6x4 M2,9x4 M3x4 M3,5x4 M4x4 M5x4
4,5     M1,4x4,5
5 M1x5 M1,2x5 M1,4x5 M1,6x5 M1,7x5 M2x5 M2,5x5 M2,6x5   M3x5 M3,5x5 M4x5 M5x5
6 M1x6 M1,2x6 M1,4x6 M1,6x6 M1,7x6 M2x6 M2,5x6 M2,6x6   M3x6 M3,5x6 M4x6 M5x6 M6x6
7 M1x7 M1,2x7 M1,4x7 M1,6x7 M1,7x7 M2x7 M2,5x7     M3x7   M4x7
8 M1x8 M1,2x8 M1,4x8 M1,6x8 M1,7x8 M2x8 M2,5x8 M2,6x8   M3x8 M3,5x8 M4x8 M5x8 M6x8
9 M1x9 M1,2x9 M1,4x9 M1,6x9   M2x9 M2,5x9     M3x9   M4x9
10 M1x10 M1,2x10 M1,4x10 M1,6x10 M1,7x10 M2x10 M2,5x10 M2,6x10   M3x10 M3,5x10 M4x10 M5x10 M6x10 M8x10
12       M1,6x12 M1,7x12 M2x12 M2,5x12 M2,6x12   M3x12 M3,5x12 M4x12 M5x12 M6x12 M8x12
13                   M3x13
14       M1,6x14 M1,7x14 M2x14 M2,5x14     M3x14 M3,5x14 M4x14 M5x14 M6x14 M8x14
15                   M3x15
16       M1,6x16 M1,7x16 M2x16 M2,5x16     M3x16 M3,5x16 M4x16 M5x16 M6x16 M8x16 M10x16
18           M2x18 M2,5x18     M3x18 M3,5x18 M4x18 M5x18 M6x18
20           M2x20 M2,5x20 M2,6x20   M3x20 M3,5x20 M4x20 M5x20 M6x20 M8x20 M10x20
22           M2x22 M2,5x22     M3x22 M3,5x22 M4x22 M5x22
25           M2x25 M2,5x25     M3x25 M3,5x25 M4x25 M5x25 M6x25 M8x25 M10x25
28             M2,5x28     M3x28   M4x28
30           M2x30 M2,5x30     M3x30 M3,5x30 M4x30 M5x30 M6x30 M8x30 M10x30
32                   M3x32
35                   M3x35 M3,5x35 M4x35 M5x35 M6x35 M8x35 M10x35
38                   M3x38
40                   M3x40 M3,5x40 M4x40 M5x40 M6x40 M8x40 M10x40
45                   M3x45 M3,5x45 M4x45 M5x45 M6x45 M8x45 M10x45
50                   M3x50 M3,5x50 M4x50 M5x50 M6x50 M8x50
55                         M5x55 M6x55 M8x55
60                     M3,5x60 M4x60 M5x60 M6x60 M8x60
70                     M3,5x70 M4x70 M5x70 M6x70 M8x70
80                     M3,5x80 M4x80 M5x80 M6x80 M8x80
90                     M3,5x90 M4x90 M5x90   M8x90
100                     M3,5x100 M4x100 M5x100 M6x100 M8x100
110                         M5x110

Материал: титановый сплав TI-6Al-4V

  Длина
L, мм		 Таблица поставляемых размеров
М2 М2,5 М3 М4 М5 М6 М8
Винты с полукруглой крестовой головкой по GB/T818-85 3 M2x3   M3x3
4 M2x4 M2,5x4 M3x4
5 M2x5 M2,5x5 M3x5
6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7   M2,5x7
8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10 M8x10
12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12 M8x12
14         M5x14
15 M2x15 M2,5x15 M3x15 M4x15 M5x15 M6x15 M8x15
16         M5x16 M6x16
18         M5x18 M6x18
20 M2x20   M3x20 M4x20 M5x20 M6x20 M8x20
25     M3x25 M4x25 M5x25 M6x25 M8x25
30     M3x30 M4x30 M5x30 M6x30 M8x30

Материал: латунь

  Длина
L, мм		 Таблица поставляемых размеров
М2 М2,5 М3 М4 М5 М6 М8
Винты с полукруглой крестовой головкой по GB/T818-85 4 M2x4 M2,5x4 M3x4
5 M2x5 M2,5x5 M3x5 M4x5
6 M2x6 M2,5x6 M3x6 M4x6 M5x6
8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10
12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12 M8x12
16     M3x16 M4x16 M5x16 M6x16 M8x16
20     M3x20 M4x20 M5x20 M6x20 M8x20
25     M3x25 M4x25 M5x25 M6x25 M8x25
30     M3x30 M4x30 M5x30 M6x30 M8x30
35       M4x35 M5x35 M6x35 M8x35
40       M4x40 M5x40 M6x40 M8x40
45       M4x45 M5x45 M6x45 M8x45
50         M5x50 M6x50 M8x50
55             M8x55
60             M8x60
