Болты с шестигранной головкой по GB5783/DIN 933
сталь нержавеющая AISI 304

Болты с шестигранной головкой по GB5783/DIN 933<br>сталь нержавеющая AISI 304     Болты с шестигранной головкой по GB5783/DIN 933
сталь нержавеющая AISI 304 поставляются с резьбой М3...М36 различной длины.

    Болты с шестигранной головкой по GB5783/DIN 933
сталь нержавеющая AISI 304 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

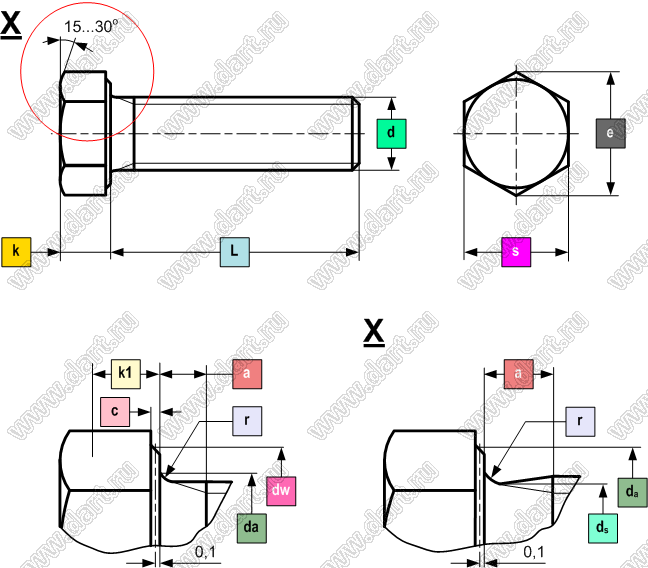

Болты с шестигранной головкой по GB5783/DIN 933<br>сталь нержавеющая AISI 304

Резьба
d		 Размеры, мм
Шаг
резьбы P		 a c da dw e k k1 r s
Класс A Класс B Класс A Класс B
max min max max min min min min nom min min nom
M3 0.5 1.5 0.15 0.4 3.6 4.6 - 6.01 - 2 1.3 0.1 5.5
M4 0.7 2.1 0.15 0.4 4.7 5.9 5.7 7.66 7.5 2.8 1.9 0.2 7
M5 0.8 2.4 0.15 0.5 5.7 6.9 6.7 8.79 8.63 3.5 2.28 0.2 8
M6 1 3 0.15 0.5 6.8 8.9 8.7 11.05 10.89 4 2.63 0.25 10
M8 1.25 3.75 0.15 0.6 9.2 11.6 11.4 14.38 14.2 5.3 3.54 0.4 13
M10 1.5 4.5 0.15 0.6 11.2 15.6 15.4 18.9 18.72 6.4 4.28 0.4 17
M12 1.75 5.25 0.15 0.6 13.7 17.4 17.2 21.1 20.88 7.5 5.05 0.6 19
M14 2 6 0.15 0.6 15.7 20.5 20.1 24.49 23.91 8.8 5.96 0.6 22
M16 2 6 0.2 0.8 17.7 22.5 22 26.75 26.17 10 6.8 0.6 24
M18 2.5 7.5 0.2 0.8 20.2 25.3 24.8 30.14 29.56 11.5 7.8 0.6 27
M20 2.5 7.5 0.2 0.8 22.4 28.2 27.7 33.53 32.95 12.5 8.5 0.8 30
M22 2.5 7.5 0.2 0.8 24.4 30 29.5 35.72 35.03 14 9.6 0.8 32
M24 3 9 0.2 0.8 26.4 33.6 33.2 39.98 39.55 15 10.3 0.8 36
M27 3 9 0.2 0.8 30.4 - 38 - 45.2 17 11.7 1 41
M30 3.5 10.5 0.2 0.8 33.4 - 42.7 - 50.85 18.7 12.8 1 46
M33 3.5 10.5 0.2 0.8 36.4 - 46.5 - 55.37 21 14.4 1 50
M36 4 12 0.2 0.8 39.4 - 51.1 - 60.79 22.5 15.5 1 55

Материал: сталь нержавеющая AISI 304

Длина
L, мм		 Таблица поставляемых размеров
М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36
8 M3x8 M4x8 M5x8 M6x8
10 M3x10 M4x10 M5x10 M6x10 M8x10
12 M3x12 M4x12 M5x12 M6x12 M8x12
14 M3x14 M4x14 M5x14 M6x14 M8x14
15       M6x15
16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16 M12x16
18 M3x18 M4x18 M5x18 M6x18 M8x18 M10x18
20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20
22 M3x22 M4x22 M5x22 M6x22 M8x22 M10x22
25 M3x25 M4x25 M5x25 M6x25 M8x25 M10x25 M12x25 M14x25 M16x25
28       M6x28
30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30   M20x30
35 M3x35 M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35 M18x35 M20x35
40 M3x40 M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40 M18x40 M20x40 M22x40
45   M4x45 M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45 M18x45 M20x45 M22x45
50   M4x50 M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50 M18x50 M20x50 M22x50 M24x50
55     M5x55 M6x55 M8x55 M10x55 M12x55 M14x55 M16x55 M18x55 M20x55   M24x55
60   M4x60 M5x60 M6x60 M8x60 M10x60 M12x60 M14x60 M16x60 M18x60 M20x60 M22x60 M24x60 M27x60 M30x60 M33x60
65     M5x65 M6x65 M8x65 M10x65 M12x65 M14x65 M16x65 M18x65 M20x65 M22x65 M24x65 M27x65 M30x65 M33x65
70     M5x70 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70 M18x70 M20x70 M22x70 M24x70 M27x70 M30x70 M33x70 M36x70
75       M6x75 M8x75 M10x75 M12x75 M14x75 M16x75 M18x75 M20x75 M22x75 M24x75 M27x75 M30x75 M33x75
80       M6x80 M8x80 M10x80 M12x80 M14x80 M16x80 M18x80 M20x80 M22x80 M24x80 M27x80 M30x80 M33x80 M36x80
90       M6x90 M8x90 M10x90 M12x90 M14x90 M16x90 M18x90 M20x90 M22x90 M24x90 M27x90 M30x90 M33x90 M36x90
95       M6x95 M8x95 M10x95 M12x95 M14x95 M16x95 M18x95   M22x95 M24x95 M27x95 M30x95 M33x95 M36x95
100       M6x100 M8x100 M10x100 M12x100 M14x100 M16x100 M18x100 M20x100 M22x100 M24x100 M27x100 M30x100 M33x100 M36x100
110       M6x110 M8x110 M10x110 M12x110 M14x110 M16x110 M18x110 M20x110 M22x110 M24x110 M27x110 M30x110 M33x110 M36x110
120       M6x120 M8x120 M10x120 M12x120 M14x120 M16x120 M18x120 M20x120 M22x120 M24x120 M27x120 M30x120 M33x120 M36x120
130       M6x130 M8x130 M10x130 M12x130 M14x130 M16x130 M18x130 M20x130 M22x130 M24x130 M27x130 M30x130 M33x130 M36x130
140       M6x140 M8x140 M10x140 M12x140 M14x140 M16x140 M18x140 M20x140 M22x140 M24x140 M27x140 M30x140 M33x140 M36x140
150       M6x150 M8x150 M10x150 M12x150 M14x150 M16x150 M18x150 M20x150 M22x150 M24x150 M27x150 M30x150 M33x150 M36x150
160       M6x160 M8x160 M10x160 M12x160 M14x160 M16x160 M18x160 M20x160 M22x160 M24x160 M27x160 M30x160 M33x160 M36x160
170       M6x170 M8x170 M10x170 M12x170 M14x170 M16x170 M18x170 M20x170 M22x170 M24x170 M27x170 M30x170 M33x170 M36x170
180       M6x180 M8x180 M10x180 M12x180 M14x180 M16x180 M18x180 M20x180 M22x180 M24x180 M27x180 M30x180 M33x180 M36x180
190       M6x190   M10x190 M12x190 M14x190 M16x190 M18x190 M20x190 M22x190 M24x190 M27x190 M30x190 M33x190 M36x190
200       M6x200   M10x200 M12x200 M14x200 M16x200 M18x200 M20x200 M22x200 M24x200 M27x200 M30x200 M33x200 M36x200
210           M10x210 M12x210 M14x210 M16x210   M20x200     M27x210 M30x210 M33x210 M36x210
220           M10x220 M12x220 M14x220 M16x220         M27x220 M30x220 M33x220 M36x220
230           M10x230 M12x230 M14x230 M16x230         M27x230 M30x230 M33x230 M36x230
240           M10x240 M12x240 M14x240 M16x240         M27x240 M30x240 M33x240 M36x240
250           M10x250 M12x250 M14x250 M16x250         M27x250 M30x250 M33x250 M36x250
260             M12x260 M14x260 M16x260         M27x260 M30x260 M33x260 M36x260

Материал: сталь нержавеющая AISI 316

Длина
L, мм		 Таблица поставляемых размеров
М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36
8 M3x8 M4x8 M5x8 M6x8
10 M3x10 M4x10 M5x10 M6x10 M8x10
12 M3x12 M4x12 M5x12 M6x12 M8x12
14 M3x14 M4x14 M5x14 M6x14 M8x14
15       M6x15
16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16 M12x16
18 M3x18 M4x18 M5x18 M6x18 M8x18 M10x18
20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20
22 M3x22 M4x22 M5x22 M6x22 M8x22 M10x22
25 M3x25 M4x25 M5x25 M6x25 M8x25 M10x25 M12x25 M14x25 M16x25
28       M6x28
30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30   M20x30
35 M3x35 M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35 M18x35 M20x35
40 M3x40 M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40 M18x40 M20x40 M22x40
45   M4x45 M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45 M18x45 M20x45 M22x45
50   M4x50 M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50 M18x50 M20x50 M22x50 M24x50
55     M5x55 M6x55 M8x55 M10x55 M12x55 M14x55 M16x55 M18x55 M20x55   M24x55
60   M4x60 M5x60 M6x60 M8x60 M10x60 M12x60 M14x60 M16x60 M18x60 M20x60 M22x60 M24x60 M27x60 M30x60 M33x60
65     M5x65 M6x65 M8x65 M10x65 M12x65 M14x65 M16x65 M18x65 M20x65 M22x65 M24x65 M27x65 M30x65 M33x65
70     M5x70 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70 M18x70 M20x70 M22x70 M24x70 M27x70 M30x70 M33x70 M36x70
75       M6x75 M8x75 M10x75 M12x75 M14x75 M16x75 M18x75 M20x75 M22x75 M24x75 M27x75 M30x75 M33x75
80       M6x80 M8x80 M10x80 M12x80 M14x80 M16x80 M18x80 M20x80 M22x80 M24x80 M27x80 M30x80 M33x80 M36x80
85       M6x85 M8x85 M10x85 M12x85 M14x85 M16x85 M18x85 M20x85 M22x85 M24x85 M27x85 M30x85 M33x85
90       M6x90 M8x90 M10x90 M12x90 M14x90 M16x90 M18x90 M20x90 M22x90 M24x90 M27x90 M30x90 M33x90 M36x90
95       M6x95 M8x95 M10x95 M12x95 M14x95 M16x95 M18x95 M20x95 M22x95 M24x95 M27x95 M30x95 M33x95 M36x95
100       M6x100 M8x100 M10x100 M12x100 M14x100 M16x100 M18x100 M20x100 M22x100 M24x100 M27x100 M30x100 M33x100 M36x100
110       M6x110 M8x110 M10x110 M12x110 M14x110 M16x110 M18x110 M20x110 M22x110 M24x110 M27x110 M30x110 M33x110 M36x110
120       M6x120 M8x120 M10x120 M12x120 M14x120 M16x120 M18x120 M20x120 M22x120 M24x120 M27x120 M30x120 M33x120 M36x120
130       M6x130 M8x130 M10x130 M12x130 M14x130 M16x130 M18x130 M20x130 M22x130 M24x130 M27x130 M30x130 M33x130 M36x130
140       M6x140 M8x140 M10x140 M12x140 M14x140 M16x140 M18x140 M20x140 M22x140 M24x140 M27x140 M30x140 M33x140 M36x140
150       M6x150 M8x150 M10x150 M12x150 M14x150 M16x150 M18x150 M20x150 M22x150 M24x150 M27x150 M30x150 M33x150 M36x150
160       M6x160 M8x160 M10x160 M12x160 M14x160 M16x160 M18x160 M20x160 M22x160 M24x160 M27x160 M30x160 M33x160 M36x160
170       M6x170 M8x170 M10x170 M12x170 M14x170 M16x170 M18x170 M20x170 M22x170 M24x170 M27x170 M30x170 M33x170 M36x170
180       M6x180 M8x180 M10x180 M12x180 M14x180 M16x180 M18x180 M20x180 M22x180 M24x180 M27x180 M30x180 M33x180 M36x180
190       M6x190 M8x190 M10x190 M12x190 M14x190 M16x190 M18x190 M20x190 M22x190 M24x190 M27x190 M30x190 M33x190 M36x190
200       M6x200 M8x200 M10x200 M12x200 M14x200 M16x200 M18x200 M20x200 M22x200 M24x200 M27x200 M30x200 M33x200 M36x200
210         M8x210 M10x210 M12x210 M14x210 M16x210         M27x210 M30x210 M33x210 M36x210
220         M8x220 M10x220 M12x220 M14x220 M16x220         M27x220 M30x220 M33x220 M36x220
230           M10x230 M12x230 M14x230 M16x230         M27x230 M30x230 M33x230 M36x230
240           M10x240 M12x240 M14x240 M16x240         M27x240 M30x240 M33x240 M36x240
250           M10x250 M12x250 M14x250 M16x250         M27x250 M30x250 M33x250 M36x250
260           M10x260 M12x260 M14x260 M16x260         M27x260 M30x260 M33x260 M36x260

Материал: сталь нержавеющая Duplex 2205

Длина
L, мм		 Таблица поставляемых размеров
М6 М8 М16 М20 М24
16   8x16
20 6x20 8x20
25 6x25 8x25
30 6x30 8x30 16x30
35 6x35 8x35 16x35
40 6x40 8x40 16x40 20x40
45 6x45 8x45 16x45 20x45
50 6x50 8x50 16x50 20x50 24x50
55   8x55 16x55 20x55 24x55
60   8x60 16x60 20x60 24x60
65   8x65 16x65 20x65 24x65
70   8x70 16x70 20x70 24x70
75   8x75 16x75 20x75 24x75
80   8x80 16x80 20x80 24x80
85   8x85   20x85 24x85
90   8x90 16x90 20x90 24x90
95         24x95
100   8x100 16x100 20x100 24x100
110     16x110 20x110 24x110
120     16x120 20x120 24x120
130     16x130 20x130
140     16x140 20x140
150     16x150 20x150
160       20x160



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
