Болты с шестигранной головкой и зубчатым фланцем по GB5789

Болты с шестигранной головкой и зубчатым фланцем по GB5789     Болты с шестигранной головкой и зубчатым фланцем по GB5789 поставляются с резьбой М5...М16 различной длины.

    Болты с шестигранной головкой и зубчатым фланцем по GB5789 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

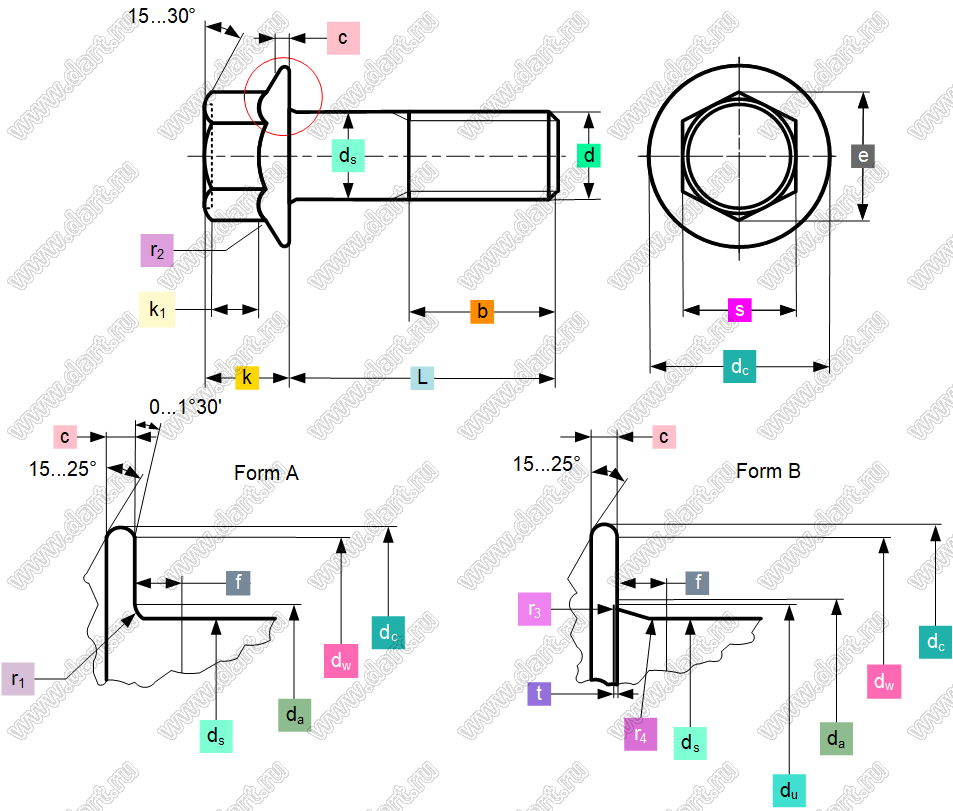

Болты с шестигранной головкой и зубчатым фланцем по GB5789
Резьба
d
Размеры, мм
Шаг
резьбы P
c da dc ds du dw e f k k1 r1 r2 r3 r4 s t
min Form A max Form B max max max min max min min max max min min max min Ref. max min max min
M5 0,8 1 5,7 6,2 11,8 5 4,82 5,5 9,8 8,56 1,4 5,4 2 0,25 0,3 0,1 3 8 7,64 0,15 0,05
M6 1 1,1 6,8 7,4 14,2 6 5,82 6,6 12,2 10,8 2 6,6 2,5 0,4 0,4 0,1 3,4 10 9,64 0,2 0,05
M8 1,25 1,2 9,2 10 18 8 7,78 9 15,8 14,08 2 8,1 3,2 0,4 0,5 0,15 4,3 13 12,57 0,25 0,1
M8 1,25 1,2 9,2 10 18 8 7,78 9 15,8 14,08 2 8,1 3,2 0,4 0,5 0,15 4,3 13 12,57 0,25 0,1
M10 1,5 1,5 11,2 12,6 22,3 10 9,78 11 19,6 16,32 2 9,2 3,6 0,4 0,6 0,2 4,3 15 14,57 0,3 0,15
M12 1,75 1,8 13,7 15,2 26,6 12 11,73 13,5 23,8 19,68 3 10,4 4,6 0,6 0,7 0,25 6,4 18 17,57 0,35 0,15
(M14) 2 2,1 15,7 17,7 30,5 14 13,73 15,5 27,6 22,58 3 12,4 5,5 0,6 0,9 0,3 6,4 21 20,16 0,45 0,2
M16 2 2,4 17,7 20,7 35 16 15,73 17,5 31,9 25,94 3 14,1 6,2 0,6 1 0,35 6,4 24 23,16 0,5 0,25

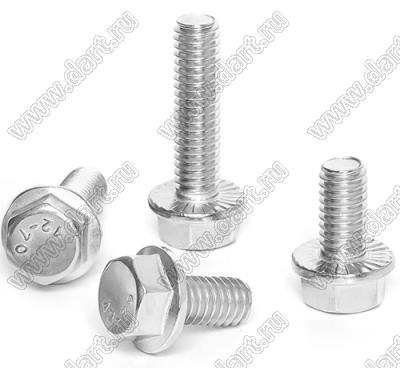

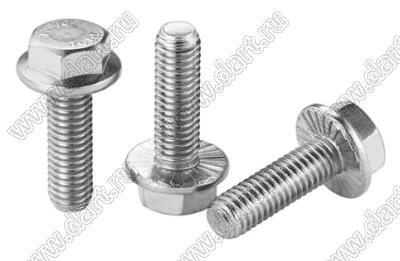

Материал: сталь нержавеющая AISI 304

  Длина
L, мм
Таблица поставляемых размеров
М5 М6 М8 М10 М12 М14 М16
Болты с шестигранной головкой и зубчатым фланцем по GB5789, сталь нержавеющая AISI 304 6 5x6
8 5x8
10 5x10 6x10
12 5x12 6x12 8x12
14 5x14 6x14 8x14 10x16
16 5x16 6x16 8x16
18 5x18 6x18 8x18
20 5x20 6x20 8x20 10x20 12x20
25 5x25 6x25 8x25 10x25 12x25
30 5x30 6x30 8x30 10x30 12x30 14x30 16x30
35   6x35 8x35 10x35 12x35 14x35 16x35
40   6x40 8x40 10x40 12x40 14x40 16x40
45   6x45 8x45 10x45 12x45 14x45 16x45
50   6x50 8x50 10x50 12x50 14x50 16x50
55     8x55 10x55 12x55   16x55
60   6x60 8x60 10x60 12x60
65     8x65 10x65 12x65
70   6x70 8x70 10x70 12x70
75     8x75 10x75 12x75
80   6x80 8x80 10x80 12x80
85     8x85 10x85 12x85
90       10x90 12x90
100       10x100 12x100

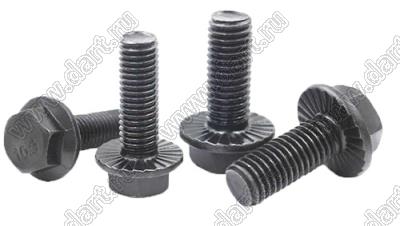

Материал: сталь углеродистая черненая

  Длина
L, мм
Таблица поставляемых размеров
М5 М6 М8 М10 М12 М14 М16
Болты с шестигранной головкой и зубчатым фланцем по GB5789, сталь углеродистая черненая 6 5x6
8 5x8
10 5x10 6x10
12 5x12 6x12 8x12
14 5x14 6x14 8x14 10x16
16 5x16 6x16 8x16
18 5x18 6x18 8x18
20 5x20 6x20 8x20 10x20 12x20
25 5x25 6x25 8x25 10x25 12x25
30 5x30 6x30 8x30 10x30 12x30 14x30 16x30
35   6x35 8x35 10x35 12x35 14x35 16x35
40   6x40 8x40 10x40 12x40 14x40 16x40
45   6x45 8x45 10x45 12x45 14x45 16x45
50   6x50 8x50 10x50 12x50 14x50 16x50
55     8x55 10x55 12x55   16x55
60   6x60 8x60 10x60 12x60
65     8x65 10x65 12x65
70   6x70 8x70 10x70 12x70
75     8x75 10x75 12x75
80   6x80 8x80 10x80 12x80
85     8x85 10x85 12x85
90       10x90 12x90
100       10x100 12x100

Материал: сталь углеродистая, белый цинк

  Длина
L, мм
Таблица поставляемых размеров
М5 М6 М8 М10 М12 М14 М16
Болты с шестигранной головкой и зубчатым фланцем по GB5789, сталь углеродистая, белый цинк 6 5x6
8 5x8
10 5x10 6x10
12 5x12 6x12 8x12
14 5x14 6x14 8x14 10x16
16 5x16 6x16 8x16
18 5x18 6x18 8x18
20 5x20 6x20 8x20 10x20 12x20
25 5x25 6x25 8x25 10x25 12x25
30 5x30 6x30 8x30 10x30 12x30 14x30 16x30
35   6x35 8x35 10x35 12x35 14x35 16x35
40   6x40 8x40 10x40 12x40 14x40 16x40
45   6x45 8x45 10x45 12x45 14x45 16x45
50   6x50 8x50 10x50 12x50 14x50 16x50
55     8x55 10x55 12x55   16x55
60   6x60 8x60 10x60 12x60
65     8x65 10x65 12x65
70   6x70 8x70 10x70 12x70
75     8x75 10x75 12x75
80   6x80 8x80 10x80 12x80
85     8x85 10x85 12x85
90       10x90 12x90
100       10x100 12x100

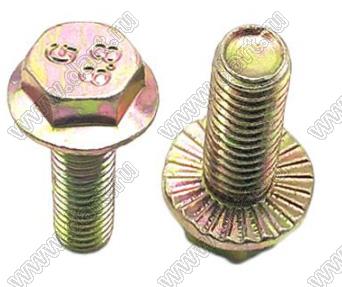

Материал: сталь углеродистая, цветной цинк

  Длина
L, мм
Таблица поставляемых размеров
М5 М6 М8 М10 М12 М14 М16
Болты с шестигранной головкой и зубчатым фланцем по GB5789, сталь углеродистая, цветной цинк 6 5x6
8 5x8
10 5x10 6x10
12 5x12 6x12 8x12
14 5x14 6x14 8x14 10x16
16 5x16 6x16 8x16
18 5x18 6x18 8x18
20 5x20 6x20 8x20 10x20 12x20
25 5x25 6x25 8x25 10x25 12x25
30 5x30 6x30 8x30 10x30 12x30 14x30 16x30
35   6x35 8x35 10x35 12x35 14x35 16x35
40   6x40 8x40 10x40 12x40 14x40 16x40
45   6x45 8x45 10x45 12x45 14x45 16x45
50   6x50 8x50 10x50 12x50 14x50 16x50
55     8x55 10x55 12x55   16x55
60   6x60 8x60 10x60 12x60
65     8x65 10x65 12x65
70   6x70 8x70 10x70 12x70
75     8x75 10x75 12x75
80   6x80 8x80 10x80 12x80
85     8x85 10x85 12x85
90       10x90 12x90
100       10x100 12x100
