Винты с потайной крестовой головкой по GB/T 819 (DIN965)

Винты с потайной крестовой головкой по GB/T 819 (DIN965)

     Винты с потайной крестовой головкой по GB/T 819 (DIN965) поставляются с резьбой М1...М8 различной длины.

    Винты с потайной крестовой головкой по GB/T 819 (DIN965) поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

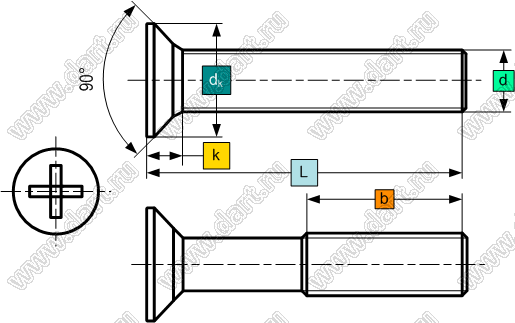

Винты с потайной крестовой головкой по GB/T 819 (DIN965)
Резьба
d		 Размеры, мм Номер
крестообразного
шлица
Шаг
резьбы P		 b dk k
min max min max
M1,6 0.35 25 3 2.7 1 0
M2 0.4 25 3.8 3.5 1.2 0
M2,5 0.45 25 4.7 4.4 1.5 1
M3 0.5 25 5.5 5.2 1.65 1
M4 0.7 38 8.4 8 2.7 2
M5 0.8 38 9.3 8.9 2.7 2
M6 1 38 11.3 10.9 3.3 3
M8 1.25 38 15.8 15.4 4.65 4

Материал: сталь нержавеющая AISI 304

Длина
L, мм		 Таблица поставляемых размеров
М1 М1.2 М1.4 М1.6 М2 М2.5 М3 М4 М5 М6 М8
3 M1x3 M1,2x3 M1,4x3 M1,6x3
3.5     M1,4x3,5
4 M1x4 M1,2x4 M1,4x4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
4.5     M1,4x4,5
5 M1x5 M1,2x5 M1,4x5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5
6   M1,2x6 M1,4x6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7         M2x7 M2,5x7 M3x7
8     M1,4x8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
9         M2x9 M2,5x9 M3x9
10     M1,4x10 M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10 M8x10
12     M1,4x12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12 M8x12
14         M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14
16         M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16 M8x16
18         M2x18 M2,5x18 M3x18 M4x18 M5x18 M6x18
20         M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20
22         M2x22 M2,5x22 M3x22 M4x22
25         M2x25 M2,5x25 M3x25 M4x25 M5x25 M6x25 M8x25
28         M2x28 M2,5x28 M3x28
30         M2x30 M2,5x30 M3x30 M4x30 M5x30 M6x30 M8x30
35         M2x35 M2,5x35 M3x35 M4x35 M5x35 M6x35 M8x35
40         M2x40 M2,5x40 M3x40 M4x40 M5x40 M6x40 M8x40
45             M3x45 M4x45 M5x45 M6x45 M8x45
50         M2x50 M2,5x50 M3x50 M4x50 M5x50 M6x50 M8x50
55             M3x55 M4x55 M5x55 M6x55 M8x55
60             M3x60 M4x60 M5x60 M6x60 M8x60
65                   M6x65
70             M3x70 M4x70 M5x70 M6x70 M8x70
80             M3x80 M4x80 M5x80 M6x80 M8x80
90                 M5x90 M6x90 M8x90
100                 M5x100 M6x100 M8x100

Материал: сталь углеродистая черненая

длина
L, мм		 Таблица поставляемых размеров
М1 М1.2 М1.4 М1.6 М2 М2.5 М3 М4 М5 М6 М8
3 M1x3 M1,2x3 M1,4x3 M1,6x3
3.5     M1,4x3,5
4 M1x4 M1,2x4 M1,4x4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
4.5     M1,4x4,5
5 M1x5 M1,2x5 M1,4x5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5
6   M1,2x6 M1,4x6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7         M2x7 M2,5x7 M3x7
8     M1,4x8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
9         M2x9 M2,5x9 M3x9
10     M1,4x10 M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10 M8x10
12     M1,4x12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12 M8x12
14         M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14
16         M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16 M8x16
18         M2x18 M2,5x18 M3x18 M4x18 M5x18 M6x18
20         M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20
22         M2x22 M2,5x22 M3x22 M4x22
25         M2x25 M2,5x25 M3x25 M4x25 M5x25 M6x25 M8x25
28         M2x28 M2,5x28 M3x28
30         M2x30 M2,5x30 M3x30 M4x30 M5x30 M6x30 M8x30
35         M2x35 M2,5x35 M3x35 M4x35 M5x35 M6x35 M8x35
40         M2x40 M2,5x40 M3x40 M4x40 M5x40 M6x40 M8x40
45             M3x45 M4x45 M5x45 M6x45 M8x45
50         M2x50 M2,5x50 M3x50 M4x50 M5x50 M6x50 M8x50
55             M3x55 M4x55 M5x55 M6x55 M8x55
60             M3x60 M4x60 M5x60 M6x60 M8x60
65                   M6x65
70             M3x70 M4x70 M5x70 M6x70 M8x70
80             M3x80 M4x80 M5x80 M6x80 M8x80
90                 M5x90 M6x90 M8x90
100                 M5x100 M6x100 M8x100

Материал: сталь углеродистая никелированная

длина
L, мм		 Таблица поставляемых размеров
М1 М1.2 М1.4 М1.6 М2 М2.5 М3 М4 М5 М6 М8
3 M1x3 M1,2x3 M1,4x3 M1,6x3
3.5     M1,4x3,5
4 M1x4 M1,2x4 M1,4x4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
4.5     M1,4x4,5
5 M1x5 M1,2x5 M1,4x5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5
6   M1,2x6 M1,4x6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7         M2x7 M2,5x7 M3x7
8     M1,4x8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
9         M2x9 M2,5x9 M3x9
10     M1,4x10 M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10 M8x10
12     M1,4x12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12 M8x12
14         M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14
16         M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16 M8x16
18         M2x18 M2,5x18 M3x18 M4x18 M5x18 M6x18
20         M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20
22         M2x22 M2,5x22 M3x22 M4x22
25         M2x25 M2,5x25 M3x25 M4x25 M5x25 M6x25 M8x25
28         M2x28 M2,5x28 M3x28
30         M2x30 M2,5x30 M3x30 M4x30 M5x30 M6x30 M8x30
35         M2x35 M2,5x35 M3x35 M4x35 M5x35 M6x35 M8x35
40         M2x40 M2,5x40 M3x40 M4x40 M5x40 M6x40 M8x40
45             M3x45 M4x45 M5x45 M6x45 M8x45
50         M2x50 M2,5x50 M3x50 M4x50 M5x50 M6x50 M8x50
55             M3x55 M4x55 M5x55 M6x55 M8x55
60             M3x60 M4x60 M5x60 M6x60 M8x60
65                   M6x65
70             M3x70 M4x70 M5x70 M6x70 M8x70
80             M3x80 M4x80 M5x80 M6x80 M8x80
90                 M5x90 M6x90 M8x90
100                 M5x100 M6x100 M8x100

Материал: латунь

длина
L, мм		 Таблица поставляемых размеров
М2 М2.5 М3 М4 М5 М6 М8
4 М2x4 М2.5x4 М3x4
5 М2x5 М2.5x5 М3x5
6 М2x6 М2.5x6 М3x6 М4x6
8 М2x8 М2.5x8 М3x8 М4x8 М5x8 М6x8
10 М2x10 М2.5x10 М3x10 М4x10 М5x10 М6x10
12 М2x12 М2.5x12 М3x12 М4x12 М5x12 М6x12 М8x12
16     М3x16 М4x16 М5x16 М6x16 М8x16
20     М3x20 М4x20 М5x20 М6x20 М8x20
25     М3x25 М4x25 М5x25 М6x25 М8x25
30     М3x30 М4x30 М5x30 М6x30 М8x30
35       М4x35 М5x35 М6x35 М8x35
40       М4x40 М5x40 М6x40 М8x40
45           М6x45 М8x45
50         М5x50 М6x50 М8x50
55             М8x55
60             М8x60
