Болты с цилиндрической головкой со внутренним шестигранником
и невыпадающими напрессованными шайбами

Болты с цилиндрической головкой и внутренним шестигранником,<br>с напрессованными шайбой гровера и плоской шайбой

Болты с цилиндрической головкой со внутренним шестигранником и невыпадающими напрессованными шайбами поставляются с резьбой М2,5...М12 различной длины.

Болты с цилиндрической головкой и внутренним шестигранником и невыпадающими напрессованными шайбами поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

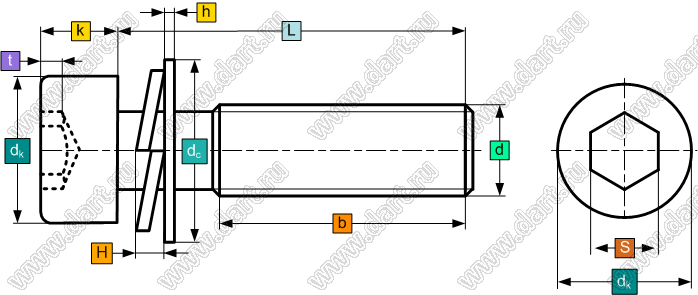

Резьба d	Размеры, мм
	Шаг резьбы P	b	d_k		ds		k		s				t	d_c	h
			d_k		ds		k		nom	min	max		t
			max	min	max	min	max	min	nom	min	12.9	other	min
M2.5	0.45	17	4.68	4.32	2.5	2.36	2.5	2.36	2	2.02	2.045	2.06	1.1	5.9	0.5
M3	0.5	18	5.68	5.32	3	2.86	3	2.86	2.5	2.52	2.56	2.58	1.3	6.9	0.6
M4	0.7	20	7.22	6.78	4	3.82	4	3.82	3	3.02	3.08	3.08	2	7.8	0.9
M5	0.8	22	8.72	8.28	5	4.82	5	4.82	4	4.02	4.095	4.095	2.5	9.7	1
M6	1	24	10.22	9.78	6	5.82	6	5.7	5	5.02	5.095	5.14	3	11.7	1.6
M8	1.25	28	13.27	12.73	8	7.78	8	7.64	6	6.02	6.095	6.14	4	14.7	1.6
M10	1.5	32	16.27	15.73	10	9.78	10	9.64	8	8.025	8.115	8.175	5	17.8	2
M12	1.75	36	18.27	17.73	12	11.73	12	11.57	10	10.025	10.115	10.175	6	19.8	2

Материал: сталь нержавеющая AISI 304

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М2.5	М3	М4	М5	М6	М8	М10	М12
5	M2.5x5.0
8	M2.5x8.0	M3x8.0	M4x8.0	M5x8.0
10	M2.5x10	M3x10	M4x10	M5x10	M6x10
12	M2.5x12	M3x12	M4x12	M5x12	M6x12	M8x12
14		M3x14	M4x14	M5x14	M6x14
16		M3x16	M4x16	M5x16	M6x16	M8x16	M10x16
20		M3x20	M4x20	M5x20	M6x20	M8x20	M10x20
25		M3x25	M4x25	M5x25	M6x25	M8x25	M10x25	M12x25
30		M3x30	M4x30	M5x30	M6x30	M8x30	M10x30	M12x30
35			M4x35	M5x35	M6x35	M8x35	M10x35	M12x35
40			M4x40	M5x40	M6x40	M8x40	M10x40	M12x40
45					M6x45	M8x45	M10x45	M12x45
50			M4x50	M5x50	M6x50	M8x50	M10x50	M12x50
60						M8x60	M10x60	M12x60
70							M10x70	M12x70
80							M10x80	M12x80

Материал: сталь углеродистая никелированная

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М2.5	М3	М4	М5	М6	М8	М10	М12
5	M2.5x5.0
6	M2.5x6.0	M3x6.0	M4x6.0
8	M2.5x8.0	M3x8.0	M4x8.0	M5x8.0
10	M2.5x10	M3x10	M4x10	M5x10	M6x10
12	M2.5x12	M3x12	M4x12	M5x12	M6x12	M8x12
14		M3x14	M4x14	M5x14	M6x14
16		M3x16	M4x16	M5x16	M6x16	M8x16	M10x16
20		M3x20	M4x20	M5x20	M6x20	M8x20	M10x20
25		M3x25	M4x25	M5x25	M6x25	M8x25	M10x25	M12x25
30		M3x30	M4x30	M5x30	M6x30	M8x30	M10x30	M12x30
35			M4x35	M5x35	M6x35	M8x35	M10x35	M12x35
40			M4x40	M5x40	M6x40	M8x40	M10x40	M12x40
45					M6x45	M8x45	M10x45	M12x45
50			M4x50	M5x50	M6x50	M8x50	M10x50	M12x50
60						M8x60	M10x60	M12x60
70							M10x70	M12x70
80							M10x80	M12x80

Материал: сталь углеродистая черненая

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М2.5	М3	М4	М5	М6	М8	М10	М12
5	M2.5x5
6	M2.5x6	M3x6	M4x6
8	M2.5x8	M3x8	M4x8	M5x8
10	M2.5x10	M3x10	M4x10	M5x10	M6x10
12	M2.5x12	M3x12	M4x12	M5x12	M6x12	M8x12
14		M3x14	M4x14	M5x14	M6x14
16		M3x16	M4x16	M5x16	M6x16	M8x16	M10x16
20		M3x20	M4x20	M5x20	M6x20	M8x20	M10x20
25		M3x25	M4x25	M5x25	M6x25	M8x25	M10x25	M12x25
30		M3x30	M4x30	M5x30	M6x30	M8x30	M10x30	M12x30
35			M4x35	M5x35	M6x35	M8x35	M10x35	M12x35
40			M4x40	M5x40	M6x40	M8x40	M10x40	M12x40
45					M6x45	M8x45	M10x45	M12x45
50			M4x50	M5x50	M6x50	M8x50	M10x50	M12x50
60						M8x60	M10x60	M12x60
70							M10x70	M12x70
80							M10x80	M12x80
