Винты с потайной головкой со внутренней звездочкой (TORX)
с внутренним выступом (антивандальные) по GB/T 2673

Винты с потайной головкой со внутренней звездочкой (TORX)<br>с внутренним выступом (антивандальные) по GB/T 2673

Винты с потайной головкой со внутренней звездочкой (TORX)
с внутренним выступом (антивандальные) по GB/T 2673 поставляются с резьбой М3...М10 различной длины.

Винты с потайной головкой со внутренней звездочкой (TORX)
с внутренним выступом (антивандальные) по GB/T 2673 поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

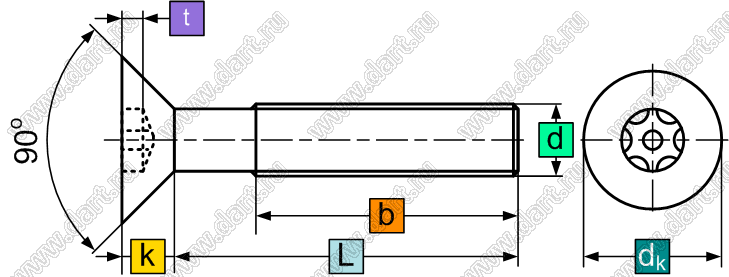

Резьба d	Размеры, мм							Hомер инструмента
	Шаг резьбы P	b	d_k		k	t
	Шаг резьбы P	min	max	min	max	max	min
M3	0.5	25	7.4	6.17	2.2	1.18	0.92	T10
M4	0.7	38	10.02	8.52	3.01	1.69	1.3	T20
M5	0.8	38	12	10.27	3.5	1.89	1.5	T25
M6	1	48	14.44	12.46	4.22	2.22	1.83	T30
M8	1.25	48	19.38	17.09	5.69	2.99	2.6	T45
M10	1.5	48	23	20.49	6.5	3.3	2.91	T50

Материал: сталь нержавеющая AISI 304

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М3	М4	М5	М6	М8	М10
4	M3x4
5	M3x5
6	M3x6	M4x6
8	M3x8	M4x8	M5x8	M6x8
10	M3x10	M4x10	M5x10	M6x10	M8x10
12	M3x12	M4x12	M5x12	M6x12	M8x12	M10x12
14	M3x14	M4x14	M5x14	M6x14	M8x14	M10x14
16	M3x16	M4x16	M5x16	M6x16	M8x16	M10x16
18	M3x18	M4x18	M5x18	M6x18
20	M3x20	M4x20	M5x20	M6x20	M8x20	M10x20
25	M3x25	M4x25	M5x25	M6x25	M8x25	M10x25
30	M3x30	M4x30	M5x30	M6x30	M8x30	M10x30
35		M4x35	M5x35	M6x35	M8x35	M10x35
40		M4x40	M5x40	M6x40	M8x40	M10x40
45				M6x45	M8x45	M10x45
50				M6x50	M8x50	M10x50
55				M6x55	M8x55	M10x55
60				M6x60	M8x60	M10x60

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
