Каталог >> Фурнитура для электронных устройств >> Крепеж (метизы) >> Винты металлические

Винты с плоской тонкой крестовой головкой

Винты с плоской тонкой крестовой головкой поставляются с резьбой М1,2...М8 различной длины.

Винты с плоской тонкой крестовой головкой поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

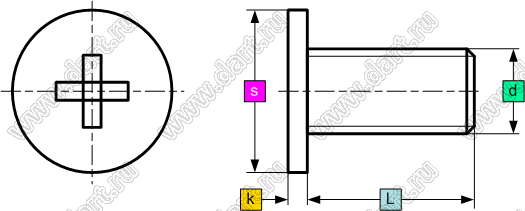

Резьба d	Размеры, мм
Резьба d	Шаг резьбы P	d	k	s
M1.2	0.25	1.2	-	2.2
M1.4	0.3	1.4	-	2.5/3.0
M1.6	0.35	1.6	-	4.0
M2	0.4	2	0.71	4.0/5.0/6.0/7.0
M2.5	0.45	2.5	0.91	4.0/5.0/6.0/7.0/8.0
M3	0.5	3	0.95	5.0/6.0/7.0/8.0/9.0/10
M3.5	0.6	3.5	1.02	7.0
M4	0.7	4	1.08	7.0/8.0/9.0/10
M5	0.8	5	1.21	9.4/9.5
M6	1	6	1.34	12
M8	1.25	8	1.5	16

Материал: сталь углеродистая никелированная

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М1.2	М1.4	М1.6	М2	М2.5	М3	М3.5	М4	М5	М6
2		M1.4x2x2.5 M1.4x2x3		M2x2x4 M2x2x5 M2x2x6 M2x2x7	M2.5x2x5 M2.5x2x7 M2.5x2x8
2.5		M1.4x2.5x2.5 M1.4x2.5x3		M2x2.5x4 M2x2.5x5 M2x2.5x7	M2.5x2.5x4 M2.5x2.5x7	M3x2.5x7
3		M1.4x3x2.5 M1.4x3x3		M2x3x4 M2x3x5 M2x3x6 M2x3x7	M2.5x3x4 M2.5x3x5 M2.5x3x6 M2.5x3x7 M2.5x3x8	M3x3x5 M3x3x6 M3x3x7 M3x3x8 M3x3x9 M3x3x10	M3.5x3x7	M4x3x9
3.5		M1.4x3.5x2.5 M1.4x3.5x3				M3x3.5x7
4		M1.4x4x2.5 M1.4x4x3		M2x4x4 M2x4x5 M2x4x6 M2x4x7	M2.5x4x4 M2.5x4x5 M2.5x4x6 M2.5x4x7 M2.5x4x8	M3x4x5 M3x4x6 M3x4x7 M3x4x8 M3x4x9 M3x4x10	M3.5x4x7	M4x4x7 M4x4x8 M4x4x9 M4x4x10
4.5		M1.4x4.5x2.5
5		M1.4x5x2.5		M2x5x4 M2x5x5 M2x5x6 M2x5x7	M2.5x5x4 M2.5x5x5 M2.5x5x6 M2.5x5x7 M2.5x5x8	M3x5x5 M3x5x6 M3x5x7 M3x5x8 M3x5x9 M3x5x10	M3.5x5x7	M4x5x7 M4x5x8 M4x5x9 M4x5x10 M4x5x12
5.5		M1.4x5.5x2.5
6	M1.2x6x2.2		M1.6x6x4	M2x6x4 M2x6x5 M2x6x6 M2x6x7	M2.5x5x8 M2.5x6x4 M2.5x6x5 M2.5x6x6 M2.5x6x7	M3x6x5 M3x6x6 M3x6x7 M3x6x8 M3x6x9 M3x6x10	M3.5x6x7	M4x6x7 M4x6x8 M4x6x9 M4x6x10 M4x6x12	M5x6x10
7				M2x7x4	M2.5x7x6 M2.5x7x7 M2.5x7x8	M3x7x7 M3x7x8 M3x7x9 M3x7x10		M4x7x9 M4x7x10
8				M2x8x4 M2x8x5 M2x8x6 M2x8x7	M2.5x8x4 M2.5x8x5 M2.5x8x6 M2.5x8x7	M3x8x5 M3x8x6 M3x8x7 M3x8x8 M3x8x9 M3x8x10	M3.5x8x7	M4x8x7 M4x8x8 M4x8x9 M4x8x10 M4x8x12	M5x8x10	M6x8x12
9					M2.5x9x8	M3x9x7 M3x9x10	M3.5x9x7
10				M2x10x4 M2x10x5 M2x10x6 M2x10x7	M2.5x10x4 M2.5x10x5 M2.5x10x6 M2.5x10x7 M2.5x10x8	M3x10x5 M3x10x6 M3x10x7 M3x10x8 M3x10x9 M3x10x10	M3.5x10x7	M4x10x7 M4x10x8 M4x10x10	M5x10x10	M6x10x12
11						M3x11x10
12				M2x12x4	M2.5x12x5	M3x12x5 M3x12x6 M3x12x7 M3x12x8 M3x12x10		M4x12x7 M4x12x10	M5x12x10	M6x12x12
14						M3x14x7 M3x14x10
15						M3x15x10
16								M4x16x7	M5x16x10	M6x16x12
20										M6x20x12

Материал: сталь углеродистая черненая

длина L, мм	Таблица поставляемых размеров
длина L, мм	М1.2	М1.4	М1.6	М2	М2.5	М3	М4
2		M1.4x2x2.5 M1.4x2x3		M2x2x4 M2x2x5 M2x2x6
2.5		M1.4x2.5x2.5 M1.4x2.5x3		M2x2.5x4
3		M1.4x3x2.5 M1.4x3x3		M2x3x4 M2x3x5	M2.5x3x4 M2.5x3x5 M2.5x3x6	M3x3x5 M3x3x6 M3x3x7
3.5		M1.4x3.5x2.5 M1.4x3.5x3
4		M1.4x4x2.5 M1.4x4x3		M2x4x4 M2x4x5 M2x4x6	M2.5x4x4 M2.5x4x5 M2.5x4x6	M3x4x5 M3x4x6 M3x4x7
4.5		M1.4x4.5x2.5
5		M1.4x5x2.5		M2x5x4 M2x5x5 M2x5x6	M2.5x5x4 M2.5x5x5 M2.5x5x6	M3x5x5 M3x5x6 M3x5x7 M3x5x10
5.5		M1.4x5.5x2.5
6	M1.2x6x2.2		M1.6x6x4	M2x6x4 M2x6x5 M2x6x6	M2.5x6x4 M2.5x6x5 M2.5x6x6	M3x6x5 M3x6x6 M3x6x7	M4x6x7
8				M2x8x4 M2x8x5 M2x8x6	M2.5x8x4 M2.5x8x5 M2.5x8x6	M3x8x5 M3x8x6	M4x8x7
10				M2x10x4 M2x10x5 M2x10x6	M2.5x10x4 M2.5x10x5 M2.5x10x6	M3x10x5 M3x10x6	M4x10x7
12				M2x12x4	M2.5x12x5	M3x12x6	M4x12x7
16							M4x16x7
20						M3x20x7

Материал: сталь нержавеющая AISI 304

длина L, мм	Таблица поставляемых размеров
длина L, мм	М2	М2.5	М3	М4	М5	М6	М8
2	M2x2x5
2.5	M2x2.5x5	M2.5x2.5x6
3	M2x3x4 M2x3x5	M2.5x3x5 M2.5x3x6	M3x3x6 M3x3x7
3.5			M3x3.5x7
4	M2x4x4 M2x4x5	M2.5x4x5 M2.5x4x6	M3x4x6 M3x4x7	M4x4x8
5	M2x5x4 M2x5x5	M2.5x5x5 M2.5x5x6	M3x5x6 M3x5x7	M4x5x8	M5x5x9.5
6	M2x6x4 M2x6x5	M2.5x6x5 M2.5x6x6	M3x6x5.5 M3x6x6 M3x6x7	M4x6x8	M5x6x9.5	M6x6x12
8	M2x8x4 M2x8x5	M2.5x8x5 M2.5x8x6	M3x8x6 M3x8x7	M4x8x8	M5x8x9.5	M6x8x12	M8x8x16
10	M2x10x4 M2x10x5	M2.5x10x5 M2.5x10x6	M3x10x6 M3x10x7	M4x10x8	M5x10x9.5	M6x10x12	M8x10x16
12	M2x12x4	M2.5x12x5	M3x12x6 M3x12x7	M4x12x8	M5x12x9.5	M6x12x12	M8x12x16
14	M2x14x4	M2.5x14x5	M3x14x6	M4x14x8	M5x14x9.5	M6x14x12	M8x14x16
16	M2x16x4	M2.5x16x5	M3x16x6	M4x16x8	M5x16x9.5	M6x16x12	M8x16x16
18			M3x18x6	M4x18x8	M5x18x9.4	M6x18x12	M8x18x16
20		M2.5x20x5	M3x20x6	M4x20x8	M5x20x9.5	M6x20x12	M8x20x16
25			M3x25x6	M4x25x8	M5x25x9.5	M6x25x12	M8x25x16
30			M3x30x6	M4x30x8	M5x30x9.5	M6x30x12	M8x30x16
35				M4x35x8	M5x35x9.5	M6x35x12	M8x35x16
40				M4x40x8	M5x40x9.5	M6x40x12	M8x40x16
45				M4x45x8	M5x45x9.5	M6x45x12	M8x45x16
50				M4x50x8	M5x50x9.5	M6x50x12	M8x50x16
55						M6x55x12	M8x55x16
60						M6x60x12	M8x60x16

Материал: сталь нержавеющая AISI 304 черненая

длина L, мм	Таблица поставляемых размеров
длина L, мм	М2	М2.5	М3	М4	М5	М6	М8
3	M2x3x4	M2.5x3x5	M3x3x6
4	M2x4x4	M2.5x4x5	M3x4x6	M4x4x8
5	M2x5x4	M2.5x5x5	M3x5x6	M4x5x8	M5x5x9.5
6	M2x6x4	M2.5x6x5	M3x6x6	M4x6x8	M5x6x9.5	M6x6x12
8	M2x8x4	M2.5x8x5	M3x8x6	M4x8x8	M5x8x9.5	M6x8x12	M8x8x16
10	M2x10x4	M2.5x10x5	M3x10x6	M4x10x8	M5x10x9.5	M6x10x12	M8x10x16
12	M2x12x4	M2.5x12x5	M3x12x6	M4x12x8	M5x12x9.5	M6x12x12	M8x12x16
14	M2x14x4	M2.5x14x5	M3x14x6	M4x14x8	M5x14x9.5	M6x14x12	M8x14x16
16	M2x16x4	M2.5x16x5	M3x16x6	M4x16x8	M5x16x9.5	M6x16x12	M8x16x16
18			M3x18x6	M4x18x8	M5x18x9.5	M6x18x12	M8x18x16
20		M2.5x20x5	M3x20x6	M4x20x8	M5x20x9.5	M6x20x12	M8x20x16
25			M3x25x6	M4x25x8	M5x25x9.5	M6x25x12	M8x25x16
30			M3x30x6	M4x30x8	M5x30x9.5	M6x30x12	M8x30x16
35				M4x35x8	M5x35x9.5	M6x35x12	M8x35x16
40				M4x40x8	M5x40x9.5	M6x40x12	M8x40x16
45				M4x45x8	M5x45x9.5	M6x45x12	M8x45x16
50				M4x50x8	M5x50x9.5	M6x50x12	M8x50x16
55						M6x55x12	M8x55x16
60						M6x60x12	M8x60x16
