Болты с шестигранной головкой и зубчатым фланцем по GB5787

Болты с шестигранной головкой и зубчатым фланцем по GB5787 поставляются с резьбой М5...М12 различной длины.

Болты с шестигранной головкой и зубчатым фланцем по GB5787 поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

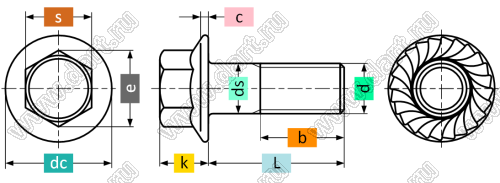

Резьба d	Размеры, мм
	Шаг резьбы P	b	c	dc	ds		e	k	S
	Шаг резьбы P	b	min	max	max	min	min	max	max	min
M5	0,8	16	1	11,4	5	4,82	7,44	5,6	7	6,64
M8	1,25	22	1,2	17	8	7,78	10,8	8,5	10	9,64
M10	1,5	26	1,5	20,8	10	9,78	14,08	9,7	13	12,57
M12	1,75	30	1,8	24,7	12	11,73	16,32	11,9	15	14,57

Материал: сталь нержавеющая AISI 304

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М5	М6	М8	М10	М12
6	M5x6
8	M5x8	M6x8
10	M5x10	M6x10
12	M5x12	M6x12	M8x12
14	M5x14	M6x14
16	M5x16	M6x16	M8x16	M10x16
18	M5x18	M6x18
20	M5x20	M6x20	M8x20	M10x20
25	M5x25	M6x25	M8x25	M10x25	M12x25
30	M5x30	M6x30	M8x30	M10x30	M12x30
35	M5x35	M6x35	M8x35	M10x35	M12x35
40	M5x40	M6x40	M8x40	M10x40	M12x40
45	M5x45	M6x45	M8x45	M10x45	M12x45
50	M5x50	M6x50	M8x50	M10x50	M12x50
55		M6x55	M8x55	M10x55	M12x55
60			M8x60	M10x60	M12x60
65				M10x65
70				M10x70
80				M10x80
100				M10x100

Материал: сталь углеродистая оцинкованная, белый цинк

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М5	М6	М8	М10	М12
8		M6x8
10	M5x10	M6x10	M8x10
12	M5x12	M6x12	M8x12
14	M5x16	M6x14	M8x14
16	M5x20	M6x16	M8x16	M10x16
18	M5x25	M6x18	M8x20	M10x20	M12x20
20		M6x20
22		M6x22
25		M6x25	M8x25	M10x25	M12x25
30	M5x30	M6x30	M8x30	M10x30	M12x30
35	M5x35	M6x35	M8x35	M10x35	M12x35
40	M5x40	M6x40	M8x40	M10x40	M12x40
45		M6x45	M8x45	M10x45	M12x45
50		M6x50	M8x50	M10x50	M12x50
55		M6x55	M8x55	M10x55	M12x55
60		M6x60	M8x60	M10x60	M12x60
65		M6x65	M8x65	M10x65	M12x65
70		M6x70	M8x70	M10x70	M12x70
75		M6x75	M8x75	M10x75	M12x75
80			M8x80	M10x80	M12x80

Материал: сталь углеродистая черненая

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М5	М6	М8	М10	М12
8		M6x8
10	M5x10	M6x10	M8x10
12	M5x12	M6x12	M8x12
14		M6x14	M8x14
16	M5x16	M6x16	M8x16	M10x16
18		M6x18
20	M5x20	M6x20	M8x20	M10x20	M12x20
22		M6x22	M8x25	M10x25	M12x25
25	M5x25	M6x25	M8x30	M10x30	M12x30
30	M5x30	M6x30	M8x35	M10x35	M12x35
35	M5x35	M6x35	M8x40	M10x40	M12x40
40	M5x40	M6x40	M8x45	M10x45	M12x45
45		M6x45	M8x50	M10x50	M12x50
50		M6x50	M8x55	M10x55	M12x55
55		M6x55	M8x60	M10x60	M12x60
60		M6x60	M8x65	M10x65	M12x65
65		M6x65	M8x70	M10x70	M12x70
70		M6x70	M8x75	M10x75	M12x75
75		M6x75	M8x80	M10x80	M12x80
80

Материал: сталь углеродистая, цветной цинк

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М5	М6	М8	М10
10	M5x10	M6x10
12		M6x12
16	M5x16	M6x16	M8x16
20	M5x20	M6x20	M8x20	M10x20
25	M5x25	M6x25	M8x25	M10x25
30	M5x30	M6x30	M8x30	M10x30
35		M6x35	M8x35	M10x35
40		M6x40	M8x40	M10x40
45		M6x50	M8x50	M10x45
50				M10x50
