Винты невыпадающие с цилиндрической головкой с накаткой по GB839-1988
 |
| Винты невыпадающие с цилиндрической головкой с накаткой по GB839-1988 поставляются с резьбой М3...М8 различной длины.
Винты невыпадающие с цилиндрической головкой с накаткой по GB839-1988 поставляются с нашего склада в Москве и под заказ с фабрики.
Возможность поставки отсутствующих размеров уточняйте у наших менеджеров. |
|

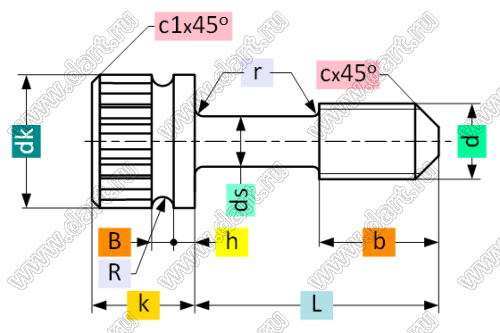

Резьба
d |
Размеры, мм |
Шаг
резьбы P |
P |
b |
dk |
ds |
k |
r |
h |
B |
R |
c |
C1 |
| max |
min |
max |
min |
max |
min |
min |
≈ |
≈ |
| M3 |
0,8 |
0,5 |
4 |
5 |
4,82 |
2 |
1,86 |
4,5 |
4,32 |
0,1 |
1 |
1 |
0,5 |
1 |
0,3 |
| M4 |
1 |
0,7 |
6 |
8 |
7,78 |
2,8 |
2,66 |
6,5 |
6,32 |
0,2 |
1,5 |
1,5 |
0,75 |
1,2 |
0,3 |
| M5 |
1,25 |
0,8 |
8 |
9 |
8,78 |
3,5 |
3,32 |
7 |
6,78 |
0,2 |
1,5 |
1,5 |
0,75 |
1,6 |
0,5 |
| M6 |
1,5 |
1 |
10 |
11 |
10,73 |
4,5 |
4,32 |
10 |
9,64 |
0,25 |
2 |
2 |
1 |
2 |
0,5 |
| M8 |
1,75 |
1,25 |
12 |
14 |
13,73 |
5,5 |
5,32 |
12 |
11,57 |
0,4 |
2,5 |
2,5 |
1,25 |
2,5 |
0,8 |
Материал: сталь нержавеющая AISI 304
|
|
|
|
