Винты-саморезы с полукруглой крестовой головкой и фланцем (пресс-шайбой) по DIN 968

Винты-саморезы с полукруглой крестовой головкой и фланцем (пресс-шайбой) по DIN 968 производятся различных размеров.

Винты-саморезы с полукруглой крестовой головкой и фланцем (пресс-шайбой) по DIN 968 поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

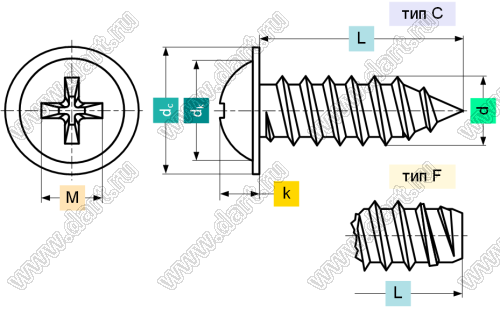

Резьба d	Размеры, мм
Резьба d	d	dc	k
d1,2	1,2	4	1
d1,4	1,4	4	1
d1,7	1,7	5/6	1,03
d2	2	5/6	1,3
d2,2	2,2	5	1,35
d2,3	2,3	5/6/7/8	1,41
d2,6	2,6	6/7/8/10	1,79
d3	3	7/8/10	2,53
d3,5	3,5	8	3,17
d4	4	8	3,17
d4,2	4,2	8	3,17
d5	5	10	4

Материал: сталь нержавеющая AISI 304

тип C (острый конец)

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	d1,7	d2	d2,3	d2,6	d3	d4
4	d1,7x4x5	d2x4x5
5	d1,7x5x5	d2x5x5
6	d1,7x6x5	d2x6x5	d2,3x6x6	d2,6x6x6	d3x6x7
8	d1,7x8x5	d2x8x5	d2,3x8x6	d2,6x8x6	d3x8x7	d4x8x8
10			d2,3x10x6	d2,6x10x6	d3x10x7	d4x10x8
12				d2,6x12x6	d3x12x7	d4x12x8
14					d3x14x7
16					d3x16x7	d4x16x8
20					d3x20x7	d4x20x8
25						d4x25x8
30						d4x30x8

Материал: сталь углеродистая никелированная

тип C (острый конец)

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М1,2	М1,4	М1,7	М2	М2,3	М2,6	М3	М3,5	М4	М4,2
3	d1,2x3x4	d1,4x3x4	d1,7x3x5	d2x3x5 d2x3x6
4	d1,2x4x4	d1,4x4x4	d1,7x4x5 d1,7x4x6	d2x4x5 d2x4x6	d2,3x4x5	d2,6x4x6	d3x4x7
5	d1,2x5x4	d1,4x5x4	d1,7x5x5 d1,7x5x6	d2x5x5 d2x5x6	d2,3x5x5 d2,3x5x6 d2,3x5x7 d2,3x5x8	d2,6x5x6 d2,6x5x7 d2,6x5x8	d3x5x7 d3x5x10
6		d1,4x6x4	d1,7x6x5 d1,7x6x6	d2x6x5 d2x6x6	d2,3x6x5 d2,3x6x6 d2,3x6x7 d2,3x6x8	d2,6x6x6 d2,6x6x7 d2,6x6x8 d2,6x6x10	d3x6x7 d3x6x10	d3,5x6x8	d4x6x8
8		d1,4x8x4	d1,7x8x5 d1,7x8x6	d2x8x5 d2x8x6	d2,3x8x5 d2,3x8x6 d2,3x8x7 d2,3x8x8	d2,6x8x6 d2,6x8x7 d2,6x8x8 d2,6x8x10	d3x8x7 d3x8x8 d3x8x10	d3,5x8x8	d4x8x8
9,5										d4,2x9,5x8
10		d1,4x10x4	d1,7x10x5 d1,7x10x6	d2x10x5 d2x10x6	d2,3x10x5 d2,3x10x6 d2,3x10x7 d2,3x10x8	d2,6x10x6 d2,6x10x7 d2,6x10x8 d2,6x10x10	d3x10x7 d3x10x8 d3x10x10	d3,5x10x8	d4x10x8
12			d1,7x12x5	d2x12x5 d2x12x6	d2,3x12x5 d2,3x12x6 d2,3x12x7 d2,3x12x8	d2,6x12x6 d2,6x12x7 d2,6x12x8 d2,6x12x10	d3x12x7 d3x12x8 d3x12x10	d3,5x12x8	d4x12x8
14							d3x14x7 d3x14x8 d3x14x10	d3,5x14x8	d4x14x8
16							d3x16x7 d3x16x8 d3x16x10	d3,5x16x8	d4x16x8
18							d3x18x7 d3x18x8		d4x18x8
20							d3x20x7 d3x20x8		d4x20x8
22							d3x22x7 d3x22x8
25							d3x25x7 d3x25x8		d4x25x8
30									d4x30x8

Материал: сталь углеродистая черненая

тип C (острый конец)

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	d1,2	d1,4	d1,7	d2	d2,3	d2,6	d3	d3,5	d4	d5
3	d1,2x3x4	d1,4x3x4		d2x3x5 d2x3x6
4	d1,2x4x4	d1,4x4x4	d1,7x4x5 d1,7x4x6	d2x4x5 d2x4x6	d2,3x4x5	d2,6x4x6	d3x4x7
5	d1,2x5x4	d1,4x5x4	d1,7x5x5 d1,7x5x6	d2x5x5 d2x5x6	d2,3x5x5 d2,3x5x6 d2,3x5x7 d2,3x5x8	d2,6x5x6 d2,6x5x7 d2,6x5x8	d3x5x7 d3x5x10
6		d1,4x6x4	d1,7x6x5 d1,7x6x6	d2x6x5 d2x6x6	d2,3x6x5 d2,3x6x6 d2,3x6x7 d2,3x6x8	d2,6x6x6 d2,6x6x7 d2,6x6x8 d2,6x6x10	d3x6x7 d3x6x10		d4x6x8
8		d1,4x8x4	d1,7x8x5 d1,7x8x6	d2x8x5 d2x8x6	d2,3x8x5 d2,3x8x6 d2,3x8x7 d2,3x8x8	d2,6x8x6 d2,6x8x7 d2,6x8x8 d2,6x8x10	d3x8x7 d3x8x8 d3x8x10	d3,5x8x8	d4x8x8
10		d1,4x10x4	d1,7x10x5 d1,7x10x6	d2x10x5 d2x10x6	d2,3x10x5 d2,3x10x6 d2,3x10x7 d2,3x10x8	d2,6x10x6 d2,6x10x7 d2,6x10x8 d2,6x10x10	d3x10x7 d3x10x8 d3x10x10	d3,5x10x8	d4x10x8	d5x10x10
12				d2x12x5 d2x12x6	d2,3x12x5 d2,3x12x6 d2,3x12x7 d2,3x12x8	d2,6x12x6 d2,6x12x7 d2,6x12x8 d2,6x12x10	d3x12x7 d3x12x8 d3x12x10	d3,5x12x8	d4x12x8	d5x12x10
14							d3x14x7 d3x14x8		d4x14x8
16							d3x16x7 d3x16x10	d3,5x16x8	d4x16x8
18							d3x18x7 d3x18x8		d4x18x8
20							d3x20x7 d3x20x8
22							d3x22x8
25							d3x25x7 d3x25x8	d3,5x25x8	d4x25x8

Материал: сталь нержавеющая AISI 304

тип F (тупой конец)

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	d1,7	d2	d2,2	d2,3	d2,6	d3	d3,5	d4
3	d1,7x3x5
4	d1,7x4x5	d2x4x5 d2x4x6		d2,3x4x6	d2,6x4x6	d3x4x7
5	d1,7x5x5	d2x5x5 d2x5x6		d2,3x5x6		d3x5x7
6	d1,7x6x5	d2x6x5 d2x6x6	d2,2x6x5	d2,3x6x6	d2,6x6x6	d3x6x7	d3,5x6x8	d4x6x8
8	d1,7x8x5	d2x8x5 d2x8x6	d2,2x8x5	d2,3x8x6	d2,6x8x6	d3x8x7	d3,5x8x8	d4x8x8
10	d1,7x10x5	d2x10x5	d2,2x10x5	d2,3x10x6	d2,6x10x6	d3x10x7	d3,5x10x8	d4x10x8
12			d2,2x12x5		d2,6x12x6	d3x12x7	d3,5x12x8	d4x12x8
14						d3x14x7	d3,5x14x8	d4x14x8
16						d3x16x7	d3,5x16x8	d4x16x8
18						d3x18x7	d3,5x18x8	d4x18x8
20						d3x20x7	d3,5x20x8	d4x20x8

Материал: сталь углеродистая никелированная

тип F (тупой конец)

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	М1,7	М2	М2,3	М2,6	М3	М3,5	М4
3		d2x3x5
4	d1,7x4x5	d2x4x5	d2,3x4x5		d3x4x7
5	d1,7x5x5	d2x5x5	d2,3x5x5	d2,6x5x6	d3x5x7		d4x5x8
6	d1,7x6x5	d2x6x5	d2,3x6x5	d2,6x6x6	d3x6x7		d4x6x8
8	d1,7x8x5	d2x8x5	d2,3x8x5	d2,6x8x6	d3x8x7	d3,5x8x8	d4x8x8
10	d1,7x10x5	d2x10x5	d2,3x10x5	d2,6x10x6	d3x10x7	d3,5x10x8	d4x10x8
12		d2x12x5	d2,3x12x5	d2,6x12x6	d3x12x7	d3,5x12x8	d4x12x8
14					d3x14x7	d3,5x14x8
16					d3x16x7	d3,5x16x8	d4x16x8
18							d4x18x8
20					d3x20x7		d4x20x8
22					d3x22x7
25					d3x25x7		d4x25x8
30							d4x30x8

Материал: сталь углеродистая черненая

тип F (тупой конец)

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	d1,7	d2	d2,3	d2,6	d3	d3,5	d4
3		d2x3x5
4	d1,7x4x5	d2x4x5	d2,3x4x6
5		d2x5x5	d2,3x5x6	d2,6x5x6	d3x5x7
6	d1,7x6x5	d2x6x5	d2,3x6x6	d2,6x6x6	d3x6x7		d4x6x8
8	d1,7x8x5	d2x8x5	d2,3x8x6	d2,6x8x6	d3x8x7	d3,5x8x8	d4x8x8
10	d1,7x10x5	d2x10x5	d2,3x10x6	d2,6x10x6	d3x10x7	d3,5x10x8	d4x10x8
12		d2x12x5	d2,3x12x6	d2,6x12x6	d3x12x7	d3,5x12x8	d4x12x8
14					d3x14x7	d3,5x14x8	d4x14x8
16					d3x16x7	d3,5x16x8	d4x16x8
18					d3x18x7		d4x18x8
20					d3x20x7		d4x20x8
22					d3x22x7
25					d3x25x7		d4x25x8
30							d4x30x8
