Болты плечевые по DIN7379

Болты плечевые по DIN7379 поставляются с резьбой М6...М20 различной длины.

Болты плечевые по DIN7379 поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

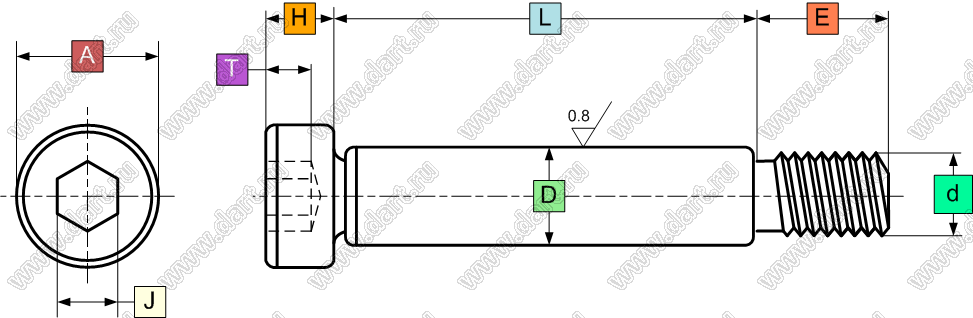

Резьба d	Размеры, мм
	Шаг резьбы P	d			A		H		E	T	J
	Шаг резьбы P	nom	min	max	min	max	min	max	max	min	J
M5	0.8	6	5.951	5.987	9.78	10.01	4.32	4.73	9.75	2.4	3
M5	0.8	6.5	6.451	6.487	9.78	10.11	4.32	5.16	9.75	2.4	4
M6	1	8	7.951	7.987	12.73	13.02	5.32	5.64	11.25	3.3	4
M8	1.25	10	9.951	9.987	15.73	16.01	6.78	7.96	13.25	4.2	5
M10	1.5	12	11.941	11.984	17.73	18.05	8.78	9.25	16.4	4.9	6
M10	1.5	13	12.941	12.984	17.43	18.01	8.78	9.15	16.4	4.9	6
M12	1.75	16	15.941	15.984	23.67	24.01	10.73	11.13	18.4	6.6	8
M16	2	20	19.928	19.98	29.67	30.02	13.73	14.31	22.4	8.8	10
M20	2.5	24	23.928	23.98	35.61	36.02	15.73	16.31	27.4	10	12
M20	2.5	25	24.928	24.98	35.61	36.02	15.73	16.31	27.4	10	12

Материал: сталь углеродистая черненая

Длина L, мм	Таблица поставляемых размеров
Длина L, мм	D6	D6.5	D8	D10	D12	D13	D16	D20
10	D6x10	D6.5x10	D8x10	D10x10
12	D6x12	D6.5x12	D8x12	D10x12
16	D6x16	D6.5x16	D8x16	D10x16	D12x16	D13x16	D16x16
20	D6x20	D6.5x20	D8x20	D10x20	D12x20	D13x20	D16x20	D20x20
25	D6x25	D6.5x25	D8x25	D10x25	D12x25	D13x25	D16x25	D20x25
30	D6x30	D6.5x30	D8x30	D10x30	D12x30	D13x30	D16x30	D20x30
35	D6x35	D6.5x35	D8x35	D10x35	D12x35	D13x35	D16x35	D20x35
40	D6x40	D6.5x40	D8x40	D10x40	D12x40	D13x40	D16x40	D20x40
45	D6x45	D6.5x45	D8x45	D10x45	D12x45	D13x45	D16x45	D20x45
50	D6x50	D6.5x50	D8x50	D10x50	D12x50	D13x50	D16x50	D20x50
55	D6x55	D6.5x55	D8x55	D10x55	D12x55	D13x55	D16x55	D20x55
60	D6x60	D6.5x60	D8x60	D10x60	D12x60	D13x60	D16x60	D20x60
65	D6x65	D6.5x65	D8x65	D10x65	D12x65	D13x65	D16x65	D20x65
70	D6x70	D6.5x70	D8x70	D10x70	D12x70	D13x70	D16x70	D20x70
75	D6x75	D6.5x75	D8x75	D10x75	D12x75	D13x75	D16x75	D20x75
80	D6x80	D6.5x80	D8x80	D10x80	D12x80	D13x80	D16x80	D20x80
85	D6x85	D6.5x85	D8x85	D10x85	D12x85	D13x85	D16x85	D20x85
90	D6x90	D6.5x90	D8x90	D10x90	D12x90	D13x90	D16x90	D20x90
95			D8x95	D10x95	D12x95	D13x95	D16x95	D20x95
100	D6x100	D6.5x100	D8x100	D10x100	D12x100	D13x100	D16x100	D20x100
110				D10x110	D12x110	D13x110	D16x110	D20x110
120				D10x120	D12x120	D13x120	D16x120	D20x120
130				D10x130	D12x130	D13x130	D16x130	D20x130
140				D10x140	D12x140	D13x140	D16x140	D20x140
150				D10x150	D12x150	D13x150	D16x150	D20x150
160				D10x160	D12x160	D13x160	D16x160	D20x160
170					D12x170	D13x170	D16x170	D20x170
180				D10x180	D12x180	D13x180	D16x180	D20x180
190					D12x190	D13x190	D16x190	D20x190
200				D10x200	D12x200	D13x200	D16x200	D20x200
210					D12x210	D13x210	D16x210	D20x210
220					D12x220	D13x220	D16x220	D20x220
230					D12x230	D13x230	D16x230	D20x230
240					D12x240
250					D12x250	D13x250	D16x250	D20x250
