Винты с полукруглой головкой и внутренней звездочкой (TORX)
без внутреннего выступа с напрессованными
гроверной и плоской шайбой
 |
| Винты с полукруглой головкой и внутренней звездочкой (TORX)
без внутреннего выступа с напрессованными
гроверной и плоской шайбой поставляются с резьбой М2...М6 различной длины.
Винты с полукруглой головкой и внутренней звездочкой (TORX)
без внутреннего выступа с напрессованными
гроверной и плоской шайбой поставляются с нашего склада в Москве и под заказ с фабрики.
Возможность поставки отсутствующих размеров уточняйте у наших менеджеров. |
|

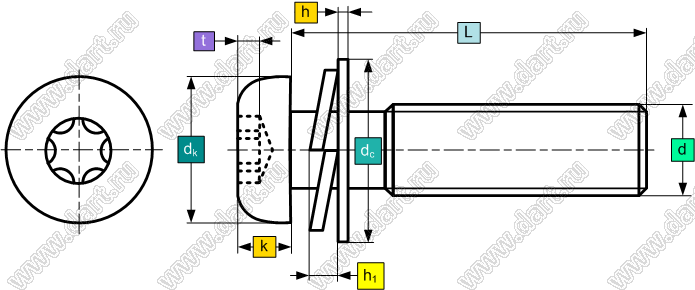

Резьба
d |
Размеры головок и шайб, мм |
Шаг
резьбы P |
dk |
k |
Малая шайба |
Увеличенная шайба |
Шайба пружинная (гровер) |
| dc |
h |
dc |
h |
dс1 |
h1 |
| max |
min |
max |
min |
max |
min |
max |
min |
max |
min |
max |
min |
max |
min |
| M2,5 |
0.45 |
3.5 |
3.1 |
1.4 |
1.2 |
4.3 |
4 |
0.34 |
0.26 |
5 |
4.7 |
0.34 |
0.26 |
4 |
0.5 |
| M3 |
0.5 |
4.5 |
4.1 |
1.8 |
1.6 |
5 |
4.7 |
0.55 |
0.45 |
6.5 |
6.15 |
0.55 |
0.45 |
4.8 |
0.6 |
| M3,5 |
0.6 |
5.5 |
5 |
2.15 |
1.85 |
6 |
5.7 |
0.55 |
0.45 |
7 |
6.65 |
0.55 |
0.45 |
5.5 |
0.7 |
| M4 |
0.7 |
6 |
5.5 |
2.45 |
2.15 |
7 |
6.65 |
0.55 |
0.45 |
9 |
8.65 |
0.55 |
0.45 |
6.2 |
0.8 |
| M5 |
0.8 |
7 |
6.5 |
2.75 |
2.45 |
8 |
7.65 |
0.9 |
0.7 |
9 |
8.65 |
0.9 |
0.7 |
7 |
1 |
| M6 |
1 |
9 |
8.4 |
3.45 |
3.15 |
10 |
9.65 |
1.1 |
0.9 |
10 |
9.65 |
1.1 |
0.9 |
8.5 |
1.3 |
| M8 |
1.25 |
10.5 |
9.8 |
4.1 |
3.7 |
11.5 |
11.1 |
1.75 |
1.45 |
12.5 |
12.1 |
1.75 |
1.45 |
11.5 |
1.5 |
| M10 |
1.5 |
14 |
13.2 |
5.4 |
5 |
15.5 |
15.1 |
1.75 |
1.45 |
17 |
16.6 |
1.75 |
1.45 |
14.5 |
2 |
Материал: сталь нержавеющая AISI 304
Длина
L, мм |
Таблица поставляемых размеров |
| М2 |
М2.5 |
М3 |
М4 |
М5 |
М6 |
| 5 |
|
M2,5x5 |
M3x5 |
|
|
|
| 6 |
M2x6 |
M2,5x6 |
M3x6 |
M4x6 |
|
|
| 8 |
M2x8 |
M2,5x8 |
M3x8 |
M4x8 |
M5x8 |
|
| 10 |
M2x10 |
M2,5x10 |
M3x10 |
M4x10 |
M5x10 |
M6x10 |
| 12 |
|
M2,5x12 |
M3x12 |
M4x12 |
M5x12 |
M6x12 |
| 14 |
|
M2,5x14 |
M3x14 |
M4x14 |
M5x14 |
M6x14 |
| 15 |
|
|
M3x15 |
|
|
|
| 16 |
|
M2,5x16 |
M3x16 |
M4x16 |
M5x16 |
M6x16 |
| 18 |
|
M2,5x18 |
M3x18 |
M4x18 |
M5x18 |
M6x18 |
| 20 |
|
M2,5x20 |
M3x20 |
M4x20 |
M5x20 |
M6x20 |
| 25 |
|
M2,5x25 |
M3x25 |
M4x25 |
M5x25 |
M6x25 |
| 30 |
|
|
M3x30 |
M4x30 |
M5x30 |
M6x30 |
| 35 |
|
|
|
M4x35 |
M5x35 |
M6x35 |
| 40 |
|
|
|
M4x40 |
M5x40 |
M6x40 |
| 45 |
|
|
|
|
|
M6x45 |
| 50 |
|
M2,5x50 |
|
|
|
M6x50 |
Материал: сталь углеродистая никелированная
Длина
L, мм |
Таблица поставляемых размеров |
| М2 |
М2.5 |
М3 |
М4 |
М5 |
М6 |
| 5 |
|
M2,5x5 |
M3x5 |
|
|
|
| 6 |
M2x6 |
M2,5x6 |
M3x6 |
M4x6 |
|
|
| 8 |
M2x8 |
M2,5x8 |
M3x8 |
M4x8 |
M5x8 |
|
| 10 |
M2x10 |
M2,5x10 |
M3x10 |
M4x10 |
M5x10 |
M6x10 |
| 12 |
|
M2,5x12 |
M3x12 |
M4x12 |
M5x12 |
M6x12 |
| 14 |
|
M2,5x14 |
M3x14 |
M4x14 |
M5x14 |
M6x14 |
| 16 |
|
M2,5x16 |
M3x16 |
M4x16 |
M5x16 |
M6x16 |
| 18 |
|
M2,5x18 |
M3x18 |
M4x18 |
M5x18 |
M6x18 |
| 20 |
|
M2,5x20 |
M3x20 |
M4x20 |
M5x20 |
M6x20 |
| 25 |
|
M2,5x25 |
M3x25 |
M4x25 |
M5x25 |
M6x25 |
| 30 |
|
|
M3x30 |
M4x30 |
M5x30 |
M6x30 |
| 35 |
|
|
|
M4x35 |
M5x35 |
M6x35 |
| 40 |
|
|
|
M4x40 |
M5x40 |
M6x40 |
| 45 |
|
|
|
|
|
M6x45 |
| 50 |
|
|
|
|
|
M6x50 |
|
|
|
|
