Винты пломбировочные с цилиндрической радиусной шлицевой головкой по DIN404

Винты пломбировочные с цилиндрической радиусной шлицевой головкой по DIN404     Винты пломбировочные с цилиндрической радиусной шлицевой головкой по DIN404 поставляются с резьбой М2,0...М10 различной длины.

    Винты пломбировочные с цилиндрической радиусной шлицевой головкой по DIN404 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

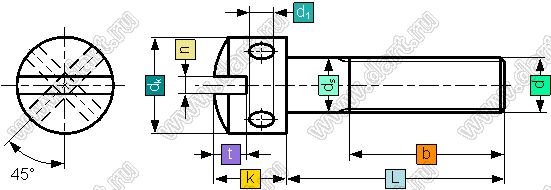

Винты пломбировочные с цилиндрической радиусной шлицевой головкой по DIN404
Резьба
d		 Размеры, мм
Шаг
резьбы P		 b d1 dk ds k n t
nom max nom min nom min nom max min nom max min min max
М2 0.4 16 1.2 1.34 3.8 3.68 2 1.86 3 3.3 2.7 0.5 0.7 0.56 0.7 0.9
М2.5 0.45 18 1.2 1.34 4.5 4.38 2.5 2.36 3.5 3.88 3.12 0.6 0.8 0.66 0.8 1
М3 0.5 19 1.5 1.64 5.5 5.38 3 2.86 4 4.38 3.62 0.8 1 0.86 1 1.25
М4 0.7 22 2 2.14 7 6.85 4 3.82 5 5.38 4.62 1 1.2 1.06 1.4 1.7
М5 0.8 25 2.5 2.64 8.5 8.35 5 4.82 6.5 6.95 6.05 1.2 1.51 1.26 1.7 2
М6 1 28 3 3.14 10 9.85 6 5.82 8 8.45 7.55 1.6 1.91 1.66 2.2 2.6
М8 1.25 34 4 4.18 13 12.82 8 7.78 10 10.45 9.55 2 2.31 2.06 2.7 3.2
М10 1.5 40 5 5.18 16 15.82 10 9.78 12.5 13.05 11.95 2.5 2.81 2.56 3.5 4.1

Материал: сталь нержавеющая AISI 304

Длина
L, мм		 Таблица поставляемых размеров
М2 М2.5 М3 М4 М5 М6 М8 М10
4     3x4
5 2x5 2.5x5 3x5 4x5
6 2x6 2.5x6 3x6 4x6 5x6
8 2x8 2.5x8 3x8 4x8 5x8 6x8
10 2x10 2.5x10 3x10 4x10 5x10 6x10 8x10
12 2x12 2.5x12 3x12 4x12 5x12 6x12 8x12 10x12
14 2x14 2.5x14 3x14 4x14 5x14 6x14 8x14 10x14
16 2x16 2.5x16 3x16 4x16 5x16 6x16 8x16 10x16
18 2x18 2.5x18 3x18 4x18 5x18 6x18 8x18 10x18
20   2.5x20 3x20 4x20 5x20 6x20 8x20 10x20
22   2.5x22 3x22 4x22 5x22 6x22 8x22 10x22
25   2.5x25 3x25 4x25 5x25 6x25 8x25 10x25
30     3x30 4x30 5x30 6x30 8x30 10x30
35       4x35 5x35 6x35 8x35 10x35
40       4x40 5x40 6x40 8x40 10x40
45         5x45 6x45 8x45 10x45
50         5x50 6x50 8x50 10x50
55             8x55 10x55
60               10x60

Материал: сталь углеродистая оцинкованная

Длина
L, мм		 Таблица поставляемых размеров
М2 М2.5 М3 М4 М5 М6 М8 М10
4     3x4
5 2x5 2.5x5 3x5 4x5
6 2x6 2.5x6 3x6 4x6 5x6
8 2x8 2.5x8 3x8 4x8 5x8 6x8
10 2x10 2.5x10 3x10 4x10 5x10 6x10 8x10
12 2x12 2.5x12 3x12 4x12 5x12 6x12 8x12 10x12
14 2x14 2.5x14 3x14 4x14 5x14 6x14 8x14 10x14
16 2x16 2.5x16 3x16 4x16 5x16 6x16 8x16 10x16
18 2x18 2.5x18 3x18 4x18 5x18 6x18 8x18 10x18
20   2.5x20 3x20 4x20 5x20 6x20 8x20 10x20
22   2.5x22 3x22 4x22 5x22 6x22 8x22 10x22
25   2.5x25 3x25 4x25 5x25 6x25 8x25 10x25
30     3x30 4x30 5x30 6x30 8x30 10x30
35       4x35 5x35 6x35 8x35 10x35
40       4x40 5x40 6x40 8x40 10x40
45         5x45 6x45 8x45 10x45
50         5x50 6x50 8x50 10x50
55             8x55 10x55
60               10x60



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
