Винты подвижного соединения с кольцом по GB798

Винты подвижного соединения с кольцом по GB798     Винты подвижного соединения с кольцом по GB798 поставляются с резьбой М5...М16 различной длины.

    Винты подвижного соединения с кольцом по GB798 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

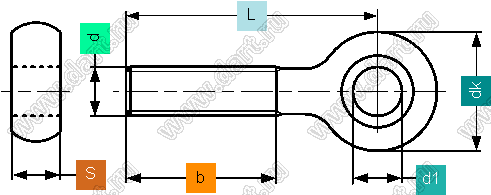

Винты подвижного соединения с кольцом по GB798
Резьба
d
Шаг
резьбы P
Размеры, мм
d1 S dk
min max min max max
M5 0.8 4.07 4.29 4.05 4.72 9
M6 1 5.07 5.29 5.05 5.72 12
M8 1.25 6.07 6.29 7.05 7.72 14
M10 1.5 8.07 8.29 9.005 9.705 17
M12 1.75 10.095 10.775 12.005 12.705 20
M14 2 12.095 12.775 12.005 12.705 24
M16 2 14.095 14.775 12.565 13.305 28

Материал: сталь нержавеющая AISI 304

Длина
L, мм
Таблица поставляемых размеров
М5 М6 М8 М10 М12 М14 М16
20 M5x20 M6x20 M8x20
25 M5x25 M6x25 M8x25 M10x25
30 M5x30 M6x30 M8x30 M10x30
35 M5x35 M6x35 M8x35 M10x35
40 M5x40 M6x40 M8x40 M10x40 M12x40
45 M5x45 M6x45 M8x45 M10x45 M12x45
50 M5x50 M6x50 M8x50 M10x50 M12x50 M14x50
55 M5x55 M6x55 M8x55 M10x55 M12x55 M14x55
60 M5x60 M6x60 M8x60 M10x60 M12x60 M14x60 M16x60
70 M5x70 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70
80   M6x80 M8x80 M10x80 M12x80 M14x80 M16x80
90   M6x90 M8x90 M10x90 M12x90 M14x90 M16x90
100   M6x100 M8x100 M10x100 M12x100 M14x100 M16x100
110     M8x110 M10x110 M12x110 M14x110 M16x110
120     M8x120 M10x120 M12x120 M14x120 M16x120
130     M8x130 M10x130 M12x130 M14x130 M16x130
140     M8x140 M10x140 M12x140 M14x140 M16x140
150     M8x150 M10x150 M12x150 M14x150 M16x150
160             M16x160
170             M16x170
180             M16x180
190             M16x190
200             M16x200



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
