DIN 913/ISO-4026 винты установочные (штифты) с внутренним шестигранником и плоским концом

DIN 913/ISO-4026 винты установочные (штифты) с внутренним шестигранником и плоским концом

DIN 913/ISO-4026 винты установочные (штифты) с внутренним шестигранником и плоским концом

DIN 913/ISO-4026 винты установочные (штифты) с внутренним шестигранником и плоским концом 		    DIN 913/ISO-4026 винты установочные (штифты) с внутренним шестигранником и плоским концом производятся различной длины.

    DIN 913/ISO-4026 винты установочные (штифты) с внутренним шестигранником и плоским концом поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

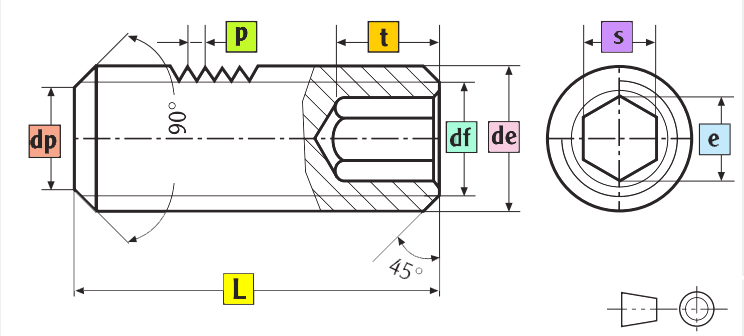

DIN 913/ISO-4026 винты установочные (штифты) с внутренним шестигранником и плоским концом
Резьба Размеры, мм
p de df dp s e t
Шаг
резьбы		 Внешний
диаметр
резьбы		 Внутренний
диаметр
резьбы		 Диаметр
площадки		 Размеры
шестигранника		 Диагональ
шестигранника		 Минимальная
глубина
шестигранника
Max Min Max Min Max Min Nom. Max Min Min Standard Reduced
M2 0.40 1.98 1.88 1.49 1.39 1.00 0.75 0.90 0.91 0.88 1.01 1.70 0.80
M2,5 0.45 2.48 2.38 1.92 1.82 1.50 1.25 1.30 1.30 1.27 1.45 2.00 1.20
M3 0.50 2.98 2.87 2.36 2.25 2.00 1.75 1.50 1.58 1.52 1.73 2.00 1.20
M4 0.70 3.97 3.83 3.11 2.97 2.50 2.25 2.00 2.08 2.02 2.30 2.50 1.50
M5 0.80 4.97 4.82 3.99 3.84 3.50 3.20 2.50 2.58 2.52 2.87 3.00 2.00
M6 1.00 5.97 5.79 4.74 4.56 4.00 3.70 3.00 3.08 3.02 3.44 3.50 2.00
M8 1.25 7.97 7.76 6.43 6.23 5.50 5.20 4.00 4.09 4.02 4.58 5.00 3.00
M10 1.50 9.96 9.73 8.12 7.88 7.00 6.64 5.00 5.14 5.02 5.72 6.00 4.00
M12 1.75 11.96 11.70 9.81 9.54 8.50 8.14 6.00 6.14 6.02 6.86 8.00 4.80
M14 2.00 13.96 13.68 11.50 11.20 10.00 9.64 6.00 6.14 6.02 6.86 9.00 5.60
M16 2.00 15.96 15.68 13.50 13.20 12.00 11.57 8.00 8.17 8.02 9.14 10.00 6.40
M18 2.50 17.95 17.62 14.89 14.54 13.00 12.57 10.00 10.17 10.03 11.42 11.00 7.20
M20 2.50 19.95 19.62 16.89 16.54 15.00 14.57 10.00 10.17 10.02 11.42 12.00 8.00
M22 2.50 21.95 21.62 18.89 18.54 17.00 16.57 12.00 12.21 12.03 13.71 13.50 9.00
M24 3.00 23.95 23.57 20.27 19.85 18.00 17.57 12.00 12.21 12.03 13.71 15.00 10.00
M30 3.50 29.94 29.52 25.65 25.18 23.00 22.57 14.00 14.14 14.03 16.20 18.00 13.00

Материал: сталь черненая

Таблица поставляемых размеров

Длина L, мм Резьба
Nom. Tol. min max M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M30
2 ±0,20 1,80 2,20 M2x2                 Винт установочный (штифт) по DIN 913/ISO-4026 с внутренним шестигранником и плоской площадкой на конце сталь черненая
2.5 2,30 2,70 M2x2.5 M2.5x2.5 M3x2.5
3 2,80 3,20 M2x3 M2.5x3 M3x3 M4x3 M5x3
4 ±0,24 3,76 4,24 M2x4 M2.5x4 M3x4 M4x4 M5x4 M6x4
5 4,76 5,24 M2x5 M2.5x5 M3x5 M4x5 M5x5 M6x5 M8x5
6 5,76 6,24 M2x6 M2.5x6 M3x6 M4x6 M5x6 M6x6 M8x6 M10x6
7 ±0,29 6,71 7,29 M2x7 M2.5x7 M3x7 M4x7 M5x7 M6x7 M8x7 M10x7
8 7,71 8,29 M2x8 M2.5x8 M3x8 M4x8 M5x8 M6x8 M8x8 M10x8 M12x8
10 9,71 10,29 M2x10 M2.5x10 M3x10 M4x10 M5x10 M6x10 M8x10 M10x10 M12x10 M14x10 M16x10
12 ±0,35 11,65 12,35 M2x12 M2.5x12 M3x12 M4x12 M5x12 M6x12 M8x12 M10x12 M12x12 M14x12 M16x12
14 13,65 14,35   M2.5x14 M3x14 M4x14 M5x14 M6x14 M8x14 M10x14 M12x14 M14x14 M16x14
15 14,65 15,35   M2.5x15 M3x15 M4x15 M5x15 M6x15 M8x15 M10x15 M12x15 M14x15 M16x15
16 15,65 16,35   M2.5x16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16 M12x16 M14x16 M16x16 M18x16 M20x16
18 17,65 18,35     M3x18 M4x18 M5x18 M6x18 M8x18 M10x18 M12x18 M14x18 M16x18 M18x18 M20x18
20 ±0,42 19,58 20,42     M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20 M14x20 M16x20 M18x20 M20x20 M22x20 M24x20 M30x20
22 21,58 22,42     M3x22 M4x22 M5x22 M6x22 M8x22 M10x22 M12x22 M14x22 M16x22 M18x22 M20x22 M22x22 M24x22 M30x22
25 24,58 25,42     M3x25 M4x25 M5x25 M6x25 M8x25 M10x25 M12x25 M14x25 M16x25 M18x25 M20x25 M22x25 M24x25 M30x25
30 29,58 30,42     M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30 M18x30 M20x30 M22x30 M24x30 M30x30
35 ±0,50 34,50 35,50       M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35 M18x35 M20x35 M22x35 M24x35 M30x35
40 39,50 40,50       M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40 M18x40 M20x40 M22x40 M24x40 M30x40
45 44,50 45,50         M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45 M18x45 M20x45 M22x45 M24x45 M30x45
50 49,50 50,50         M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50 M18x50 M20x50 M22x50 M24x50 M30x50
55 ±0,60 54,40 55,60           M6x55 M8x55 M10x55 M12x55 M14x55 M16x55 M18x55 M20x55 M22x55 M24x55 M30x55
60 59,40 60,60 Винт установочный (штифт) по DIN 913/ISO-4026 с внутренним шестигранником и плоской площадкой на конце M6x60 M8x60 M10x60 M12x60 M14x60 M16x60 M18x60 M20x60 M22x60 M24x60 M30x60
65 64,40 65,60 M6x65 M8x65 M10x65 M12x65 M14x65 M16x65 M18x65 M20x65 M22x65 M24x65 M30x65
70 69,40 70,60 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70 M18x70 M20x70 M22x70 M24x70 M30x70
75 74,40 75,60 M6x75 M8x75 M10x75 M12x75 M14x75 M16x75 M18x75 M20x75 M22x75 M24x75 M30x75
80 79,40 80,60 M6x80 M8x80 M10x80 M12x80 M14x80 M16x80 M18x80 M20x80 M22x80 M24x80 M30x80
85 ±0,70 84,30 85,70   M8x85 M10x85 M12x85 M14x85 M16x85 M18x85 M20x85 M22x85 M24x85 M30x85
90 89,30 90,70   M8x90 M10x90 M12x90 M14x90 M16x90 M18x90 M20x90 M22x90 M24x90 M30x90
95 94,30 95,70   M8x95 M10x95 M12x95 M14x95 M16x95 M18x95 M20x95 M22x95 M24x95 M30x95
100 99,30 100,70   M8x100 M10x100 M12x100 M14x100 M16x100 M18x100 M20x100 M22x100 M24x100 M30x100

  По стандартному диапазону размеров ISO

  Вне стандартного диапазона размеров ISO (при заказе необходимо уточнить минимальное количество для запуска в производство)



Материал: сталь нержавеющая

Таблица поставляемых размеров

Длина L, мм Резьба
Nom. Tol. min max M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M30
2 ±0,20 1,80 2,20 M2x2                 Винт установочный (штифт) по DIN 913/ISO-4026 с внутренним шестигранником и плоской площадкой на конце сталь нержавеющая
2.5 2,30 2,70 M2x2.5 M2.5x2.5 M3x2.5
3 2,80 3,20 M2x3 M2.5x3 M3x3 M4x3 M5x3
4 ±0,24 3,76 4,24 M2x4 M2.5x4 M3x4 M4x4 M5x4 M6x4
5 4,76 5,24 M2x5 M2.5x5 M3x5 M4x5 M5x5 M6x5 M8x5
6 5,76 6,24 M2x6 M2.5x6 M3x6 M4x6 M5x6 M6x6 M8x6 M10x6
7 ±0,29 6,71 7,29 M2x7 M2.5x7 M3x7 M4x7 M5x7 M6x7 M8x7 M10x7
8 7,71 8,29 M2x8 M2.5x8 M3x8 M4x8 M5x8 M6x8 M8x8 M10x8 M12x8
10 9,71 10,29 M2x10 M2.5x10 M3x10 M4x10 M5x10 M6x10 M8x10 M10x10 M12x10 M14x10 M16x10
12 ±0,35 11,65 12,35 M2x12 M2.5x12 M3x12 M4x12 M5x12 M6x12 M8x12 M10x12 M12x12 M14x12 M16x12
14 13,65 14,35   M2.5x14 M3x14 M4x14 M5x14 M6x14 M8x14 M10x14 M12x14 M14x14 M16x14
15 14,65 15,35   M2.5x15 M3x15 M4x15 M5x15 M6x15 M8x15 M10x15 M12x15 M14x15 M16x15
16 15,65 16,35   M2.5x16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16 M12x16 M14x16 M16x16 M18x16 M20x16
18 17,65 18,35     M3x18 M4x18 M5x18 M6x18 M8x18 M10x18 M12x18 M14x18 M16x18 M18x18 M20x18
20 ±0,42 19,58 20,42     M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20 M14x20 M16x20 M18x20 M20x20 M22x20 M24x20 M30x20
22 21,58 22,42     M3x22 M4x22 M5x22 M6x22 M8x22 M10x22 M12x22 M14x22 M16x22 M18x22 M20x22 M22x22 M24x22 M30x22
25 24,58 25,42     M3x25 M4x25 M5x25 M6x25 M8x25 M10x25 M12x25 M14x25 M16x25 M18x25 M20x25 M22x25 M24x25 M30x25
30 29,58 30,42     M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30 M18x30 M20x30 M22x30 M24x30 M30x30
35 ±0,50 34,50 35,50       M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35 M18x35 M20x35 M22x35 M24x35 M30x35
40 39,50 40,50       M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40 M18x40 M20x40 M22x40 M24x40 M30x40
45 44,50 45,50         M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45 M18x45 M20x45 M22x45 M24x45 M30x45
50 49,50 50,50         M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50 M18x50 M20x50 M22x50 M24x50 M30x50
55 ±0,60 54,40 55,60           M6x55 M8x55 M10x55 M12x55 M14x55 M16x55 M18x55 M20x55 M22x55 M24x55 M30x55
60 59,40 60,60 Винт установочный (штифт) по DIN 913/ISO-4026 с внутренним шестигранником и плоской площадкой на конце M6x60 M8x60 M10x60 M12x60 M14x60 M16x60 M18x60 M20x60 M22x60 M24x60 M30x60
65 64,40 65,60 M6x65 M8x65 M10x65 M12x65 M14x65 M16x65 M18x65 M20x65 M22x65 M24x65 M30x65
70 69,40 70,60 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70 M18x70 M20x70 M22x70 M24x70 M30x70
75 74,40 75,60 M6x75 M8x75 M10x75 M12x75 M14x75 M16x75 M18x75 M20x75 M22x75 M24x75 M30x75
80 79,40 80,60 M6x80 M8x80 M10x80 M12x80 M14x80 M16x80 M18x80 M20x80 M22x80 M24x80 M30x80
85 ±0,70 84,30 85,70   M8x85 M10x85 M12x85 M14x85 M16x85 M18x85 M20x85 M22x85 M24x85 M30x85
90 89,30 90,70   M8x90 M10x90 M12x90 M14x90 M16x90 M18x90 M20x90 M22x90 M24x90 M30x90
95 94,30 95,70   M8x95 M10x95 M12x95 M14x95 M16x95 M18x95 M20x95 M22x95 M24x95 M30x95
100 99,30 100,70   M8x100 M10x100 M12x100 M14x100 M16x100 M18x100 M20x100 M22x100 M24x100 M30x100

  По стандартному диапазону размеров ISO

  Вне стандартного диапазона размеров ISO (при заказе необходимо уточнить минимальное количество для запуска в производство)



Материал: латунь

Таблица поставляемых размеров

Длина L, мм Резьба
Nom. Tol. min max M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M30
2 ±0,20 1,80 2,20 M2x2                 Винт установочный (штифт) по DIN 913/ISO-4026 с внутренним шестигранником и плоской площадкой на конце латунь
2.5 2,30 2,70 M2x2.5 M2.5x2.5 M3x2.5
3 2,80 3,20 M2x3 M2.5x3 M3x3 M4x3 M5x3
4 ±0,24 3,76 4,24 M2x4 M2.5x4 M3x4 M4x4 M5x4 M6x4
5 4,76 5,24 M2x5 M2.5x5 M3x5 M4x5 M5x5 M6x5 M8x5
6 5,76 6,24 M2x6 M2.5x6 M3x6 M4x6 M5x6 M6x6 M8x6 M10x6
7 ±0,29 6,71 7,29 M2x7 M2.5x7 M3x7 M4x7 M5x7 M6x7 M8x7 M10x7
8 7,71 8,29 M2x8 M2.5x8 M3x8 M4x8 M5x8 M6x8 M8x8 M10x8 M12x8
10 9,71 10,29 M2x10 M2.5x10 M3x10 M4x10 M5x10 M6x10 M8x10 M10x10 M12x10 M14x10 M16x10
12 ±0,35 11,65 12,35 M2x12 M2.5x12 M3x12 M4x12 M5x12 M6x12 M8x12 M10x12 M12x12 M14x12 M16x12
14 13,65 14,35   M2.5x14 M3x14 M4x14 M5x14 M6x14 M8x14 M10x14 M12x14 M14x14 M16x14
15 14,65 15,35   M2.5x15 M3x15 M4x15 M5x15 M6x15 M8x15 M10x15 M12x15 M14x15 M16x15
16 15,65 16,35   M2.5x16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16 M12x16 M14x16 M16x16 M18x16 M20x16
18 17,65 18,35     M3x18 M4x18 M5x18 M6x18 M8x18 M10x18 M12x18 M14x18 M16x18 M18x18 M20x18
20 ±0,42 19,58 20,42     M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20 M14x20 M16x20 M18x20 M20x20 M22x20 M24x20 M30x20
22 21,58 22,42     M3x22 M4x22 M5x22 M6x22 M8x22 M10x22 M12x22 M14x22 M16x22 M18x22 M20x22 M22x22 M24x22 M30x22
25 24,58 25,42     M3x25 M4x25 M5x25 M6x25 M8x25 M10x25 M12x25 M14x25 M16x25 M18x25 M20x25 M22x25 M24x25 M30x25
30 29,58 30,42     M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30 M18x30 M20x30 M22x30 M24x30 M30x30
35 ±0,50 34,50 35,50       M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35 M18x35 M20x35 M22x35 M24x35 M30x35
40 39,50 40,50       M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40 M18x40 M20x40 M22x40 M24x40 M30x40
45 44,50 45,50         M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45 M18x45 M20x45 M22x45 M24x45 M30x45
50 49,50 50,50         M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50 M18x50 M20x50 M22x50 M24x50 M30x50
55 ±0,60 54,40 55,60           M6x55 M8x55 M10x55 M12x55 M14x55 M16x55 M18x55 M20x55 M22x55 M24x55 M30x55
60 59,40 60,60 Винт установочный (штифт) по DIN 913/ISO-4026 с внутренним шестигранником и плоской площадкой на конце M6x60 M8x60 M10x60 M12x60 M14x60 M16x60 M18x60 M20x60 M22x60 M24x60 M30x60
65 64,40 65,60 M6x65 M8x65 M10x65 M12x65 M14x65 M16x65 M18x65 M20x65 M22x65 M24x65 M30x65
70 69,40 70,60 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70 M18x70 M20x70 M22x70 M24x70 M30x70
75 74,40 75,60 M6x75 M8x75 M10x75 M12x75 M14x75 M16x75 M18x75 M20x75 M22x75 M24x75 M30x75
80 79,40 80,60 M6x80 M8x80 M10x80 M12x80 M14x80 M16x80 M18x80 M20x80 M22x80 M24x80 M30x80
85 ±0,70 84,30 85,70   M8x85 M10x85 M12x85 M14x85 M16x85 M18x85 M20x85 M22x85 M24x85 M30x85
90 89,30 90,70   M8x90 M10x90 M12x90 M14x90 M16x90 M18x90 M20x90 M22x90 M24x90 M30x90
95 94,30 95,70   M8x95 M10x95 M12x95 M14x95 M16x95 M18x95 M20x95 M22x95 M24x95 M30x95
100 99,30 100,70   M8x100 M10x100 M12x100 M14x100 M16x100 M18x100 M20x100 M22x100 M24x100 M30x100

  По стандартному диапазону размеров ISO

  Вне стандартного диапазона размеров ISO (при заказе необходимо уточнить минимальное количество для запуска в производство)
