Стойки металлические цилиндрические гладкие с внутренней резьбой
|
|
Стандартный материал: латунь без покрытия*
Цвет: золотистый
Стойки металлические цилиндрические гладкие с внутренней резьбой применяются, в основном, для крепления печатных плат к шасси, а также для соединения печатных плат между собой.
Стойки металлические цилиндрические гладкие с внутренней резьбой изготавливают из латуни (стойки латунные) или стали (стойки стальные). Наиболее распространены стойки латунные. Это объясняется тем, что прочности латунных стоек вполне достаточно для крепления большинства плат в изделиях. При этом за счет легкости обработки материала цена латунных стоек ниже стальных.
Среди латунных стоек наиболее популярные с диаметрами резьбы М3.
Тем не менее, наша компания поставляет и другие латунные и стальные стойки с размерами резьбы М2, М2.5, M4, M5, М6.
Мы также поставляем латунные, стальные и алюминиевые стойки с нестандартной высотой и нестандартной длиной резьбы по чертежу заказчика, при этом минимальное количество заказа нестандартной продукции для запуска в производство равно 1000...5000 штук в зависимости от размеров.
Латунные стойки, стальные оцинкованные стойки, стальные никелированные стойки, стальные нержавеющие стойки и алюминиевые стойки можно заказать при выполнении требования фабрики минимального количества для запуска в производство, если они отсутствуют у нас на складе и непопулярны среди других наших клиентов.
В таблицах ниже приведены латунные и стальные стойки, которые нами уже поставлялись.

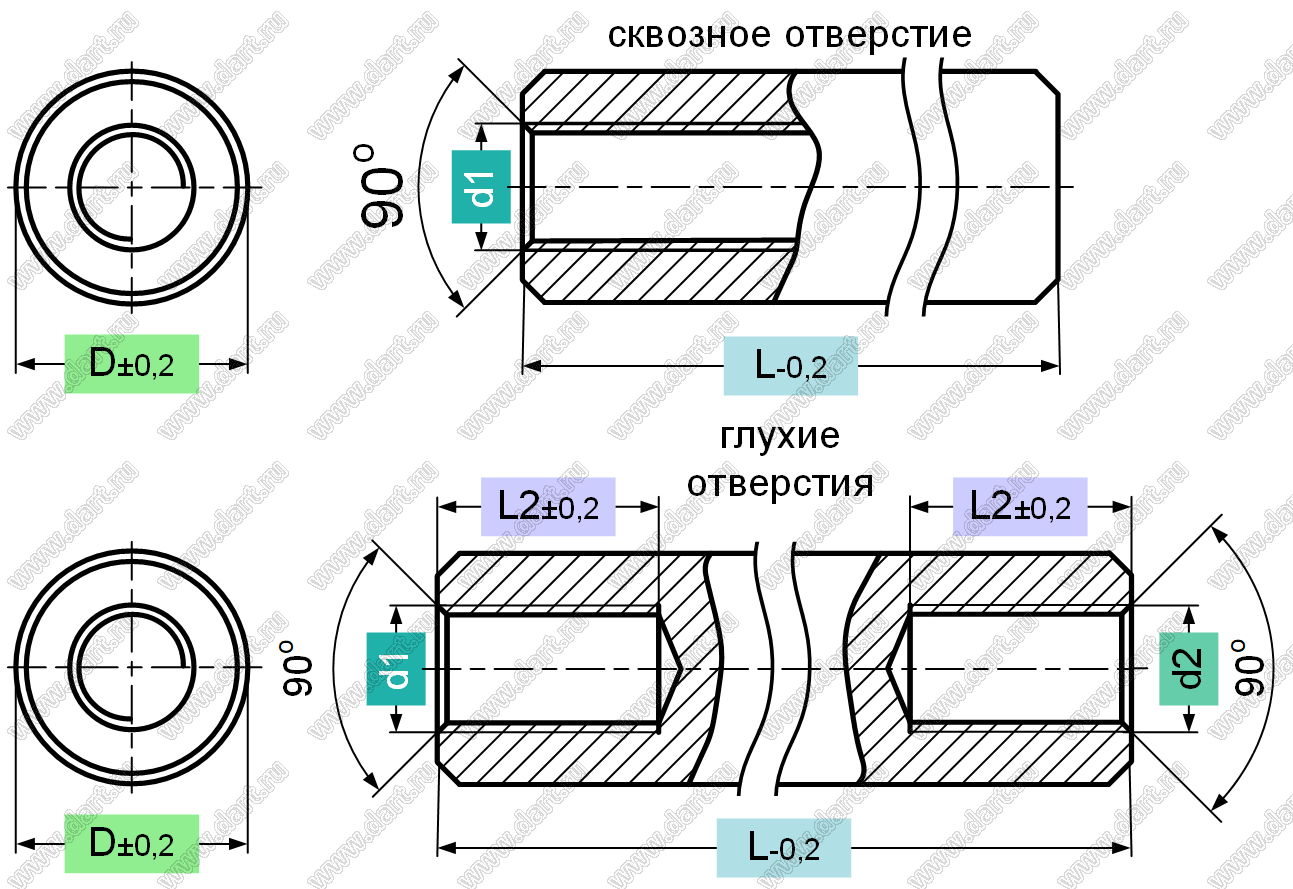

Глубина резьбы L2 латунных и стальных стоек, указанная на чертежах, является минимальной.
Популярные размеры латунных и стальных стоек мы поддерживаем на складе в Москве.
Условия поставки уточняйте у менеджеров.
*По запросу могут быть изготовлены латунные стойки с покрытием никелем, цинком или оловом при минимальном запуске в производство от 5000 штук.
Система обозначений металлических стоек для печатных плат:
PC |
S |
S |
4 |
- |
15 |
SN |
1 |
2 |
3 |
4 |
|
5 |
6 |
|
1) стойки для печатных плат
PC
2) внутренняя резьба
S
3) внутренняя резьба
S
4 диаметр резьбы
2: М2
2.5: М2,5
[ ] пусто: М3
4: M4
5: M5 |
|
5) Размер L, мм
XX: длина шестигранника
6) материал
[ ] пусто: латунь без покрытия
N: латунь никелированная
S: сталь оцинкованная
SN: сталь никелированная
SS: сталь нержавеющая |
|
|
|
|
Стойки цилиндрические гладкие, с внутренними резьбами M2x0,4, D=4,0 мм
|
|
Размер D: |
4,0 мм |
Резьба d1: |
M2x0,4 |
Размер L |
см. в таблице |
Размер L2** |
|
латунь |
латунь никелированная* |
сталь оцинкованная* |
сталь никелированная* |
сталь нержавеющая* |
Размеры, мм |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
L |
L2** |
215217 |
PCSS2-03 |
215247 |
PCSS2-03N |
215277 |
PCSS2-03S |
215337 |
PCSS2-03SN |
215307 |
PCSS2-03SS |
3,0 |
сквозное отверстие |
215218 |
PCSS2-04 |
215248 |
PCSS2-04N |
215278 |
PCSS2-04S |
215338 |
PCSS2-04SN |
215308 |
PCSS2-04SS |
4,0 |
215219 |
PCSS2-05 |
215249 |
PCSS2-05N |
215279 |
PCSS2-05S |
215339 |
PCSS2-05SN |
215309 |
PCSS2-05SS |
5,0 |
215220 |
PCSS2-06 |
215250 |
PCSS2-06N |
215280 |
PCSS2-06S |
215340 |
PCSS2-06SN |
215310 |
PCSS2-06SS |
6,0 |
215221 |
PCSS2-07 |
215251 |
PCSS2-07N |
215281 |
PCSS2-07S |
215341 |
PCSS2-07SN |
215311 |
PCSS2-07SS |
7,0 |
215222 |
PCSS2-08 |
215252 |
PCSS2-08N |
215282 |
PCSS2-08S |
215342 |
PCSS2-08SN |
215312 |
PCSS2-08SS |
8,0 |
215223 |
PCSS2-09 |
215253 |
PCSS2-09N |
215283 |
PCSS2-09S |
215343 |
PCSS2-09SN |
215313 |
PCSS2-09SS |
9,0 |
215224 |
PCSS2-10 |
215254 |
PCSS2-10N |
215284 |
PCSS2-10S |
215344 |
PCSS2-10SN |
215314 |
PCSS2-10SS |
10,0 |
215225 |
PCSS2-11 |
215255 |
PCSS2-11N |
215285 |
PCSS2-11S |
215345 |
PCSS2-11SN |
215315 |
PCSS2-11SS |
11,0 |
215226 |
PCSS2-12 |
215256 |
PCSS2-12N |
215286 |
PCSS2-12S |
215346 |
PCSS2-12SN |
215316 |
PCSS2-12SS |
12,0 |
215227 |
PCSS2-12.7 |
215257 |
PCSS2-12.7N |
215287 |
PCSS2-12.7S |
215347 |
PCSS2-12.7SN |
215317 |
PCSS2-12.7SS |
12,7 |
215228 |
PCSS2-13 |
215258 |
PCSS2-13N |
215288 |
PCSS2-13S |
215348 |
PCSS2-13SN |
215318 |
PCSS2-13SS |
13,0 |
215229 |
PCSS2-14 |
215259 |
PCSS2-14N |
215289 |
PCSS2-14S |
215349 |
PCSS2-14SN |
215319 |
PCSS2-14SS |
14,0 |
215230 |
PCSS2-15 |
215260 |
PCSS2-15N |
215290 |
PCSS2-15S |
215350 |
PCSS2-15SN |
215320 |
PCSS2-15SS |
15,0 | 5,0 |
215231 |
PCSS2-16 |
215261 |
PCSS2-16N |
215291 |
PCSS2-16S |
215351 |
PCSS2-16SN |
215321 |
PCSS2-16SS |
16,0 |
215232 |
PCSS2-17 |
215262 |
PCSS2-17N |
215292 |
PCSS2-17S |
215352 |
PCSS2-17SN |
215322 |
PCSS2-17SS |
17,0 |
215233 |
PCSS2-18 |
215263 |
PCSS2-18N |
215293 |
PCSS2-18S |
215353 |
PCSS2-18SN |
215323 |
PCSS2-18SS |
18,0 |
215234 |
PCSS2-19 |
215264 |
PCSS2-19N |
215294 |
PCSS2-19S |
215354 |
PCSS2-19SN |
215324 |
PCSS2-19SS |
19,0 |
215235 |
PCSS2-20 |
215265 |
PCSS2-20N |
215295 |
PCSS2-20S |
215355 |
PCSS2-20SN |
215325 |
PCSS2-20SS |
20,0 |
215236 |
PCSS2-21 |
215266 |
PCSS2-21N |
215296 |
PCSS2-21S |
215356 |
PCSS2-21SN |
215326 |
PCSS2-21SS |
21,0 |
215237 |
PCSS2-22 |
215267 |
PCSS2-22N |
215297 |
PCSS2-22S |
215357 |
PCSS2-22SN |
215327 |
PCSS2-22SS |
22,0 |
215238 |
PCSS2-23 |
215268 |
PCSS2-23N |
215298 |
PCSS2-23S |
215358 |
PCSS2-23SN |
215328 |
PCSS2-23SS |
23,5 |
215239 |
PCSS2-24 |
215269 |
PCSS2-24N |
215299 |
PCSS2-24S |
215359 |
PCSS2-24SN |
215329 |
PCSS2-24SS |
24,0 |
215240 |
PCSS2-25 |
215270 |
PCSS2-25N |
215300 |
PCSS2-25S |
215360 |
PCSS2-25SN |
215330 |
PCSS2-25SS |
25,0 |
215241 |
PCSS2-25.4 |
215271 |
PCSS2-25.4N |
215301 |
PCSS2-25.4S |
215361 |
PCSS2-25.4SN |
215331 |
PCSS2-25.4SS |
25,4 |
215242 |
PCSS2-26 |
215272 |
PCSS2-26N |
215302 |
PCSS2-26S |
215362 |
PCSS2-26SN |
215332 |
PCSS2-26SS |
26,0 |
215243 |
PCSS2-27 |
215273 |
PCSS2-27N |
215303 |
PCSS2-27S |
215363 |
PCSS2-27SN |
215333 |
PCSS2-27SS |
27,0 |
215244 |
PCSS2-28 |
215274 |
PCSS2-28N |
215304 |
PCSS2-28S |
215364 |
PCSS2-28SN |
215334 |
PCSS2-28SS |
28,0 |
215245 |
PCSS2-29 |
215275 |
PCSS2-29N |
215305 |
PCSS2-29S |
215365 |
PCSS2-29SN |
215335 |
PCSS2-29SS |
29,0 |
215246 |
PCSS2-30 |
215276 |
PCSS2-30N |
215306 |
PCSS2-30S |
215366 |
PCSS2-30SN |
215336 |
PCSS2-30SS |
30,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические гладкие, с внутренними резьбами M2,5x0,45, D=5,0 мм
|
|
Размер D: |
5,0 мм |
Резьба d1: |
M2,5x0,45 |
Размер L |
см. в таблице |
Размер L2** |
|
латунь |
латунь никелированная* |
сталь оцинкованная* |
сталь никелированная* |
сталь нержавеющая* |
Размеры, мм |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
L |
L2** |
215367 |
PCSS2.5-03 |
215398 |
PCSS2.5-03N |
215429 |
PCSS2.5-03S |
215491 |
PCSS2.5-03SN |
215460 |
PCSS2.5-03SS |
3,0 |
сквозное отверстие |
215368 |
PCSS2.5-04 |
215399 |
PCSS2.5-04N |
215430 |
PCSS2.5-04S |
215492 |
PCSS2.5-04SN |
215461 |
PCSS2.5-04SS |
4,0 |
215369 |
PCSS2.5-05 |
215400 |
PCSS2.5-05N |
215431 |
PCSS2.5-05S |
215493 |
PCSS2.5-05SN |
215462 |
PCSS2.5-05SS |
5,0 |
215370 |
PCSS2.5-06 |
215401 |
PCSS2.5-06N |
215432 |
PCSS2.5-06S |
215494 |
PCSS2.5-06SN |
215463 |
PCSS2.5-06SS |
6,0 |
215371 |
PCSS2.5-07 |
215402 |
PCSS2.5-07N |
215433 |
PCSS2.5-07S |
215495 |
PCSS2.5-07SN |
215464 |
PCSS2.5-07SS |
7,0 |
215372 |
PCSS2.5-08 |
215403 |
PCSS2.5-08N |
215434 |
PCSS2.5-08S |
215496 |
PCSS2.5-08SN |
215465 |
PCSS2.5-08SS |
8,0 |
215373 |
PCSS2.5-09 |
215404 |
PCSS2.5-09N |
215435 |
PCSS2.5-09S |
215497 |
PCSS2.5-09SN |
215466 |
PCSS2.5-09SS |
9,0 |
215374 |
PCSS2.5-10 |
215405 |
PCSS2.5-10N |
215436 |
PCSS2.5-10S |
215498 |
PCSS2.5-10SN |
215467 |
PCSS2.5-10SS |
10,0 |
215375 |
PCSS2.5-11 |
215406 |
PCSS2.5-11N |
215437 |
PCSS2.5-11S |
215499 |
PCSS2.5-11SN |
215468 |
PCSS2.5-11SS |
11,0 |
215376 |
PCSS2.5-12 |
215407 |
PCSS2.5-12N |
215438 |
PCSS2.5-12S |
215500 |
PCSS2.5-12SN |
215469 |
PCSS2.5-12SS |
12,0 |
215377 |
PCSS2.5-12.7 |
215408 |
PCSS2.5-12.7N |
215439 |
PCSS2.5-12.7S |
215501 |
PCSS2.5-12.7SN |
215470 |
PCSS2.5-12.7SS |
12,7 |
215378 |
PCSS2.5-13 |
215409 |
PCSS2.5-13N |
215440 |
PCSS2.5-13S |
215502 |
PCSS2.5-13SN |
215471 |
PCSS2.5-13SS |
13,0 |
215379 |
PCSS2.5-14 |
215410 |
PCSS2.5-14N |
215441 |
PCSS2.5-14S |
215503 |
PCSS2.5-14SN |
215472 |
PCSS2.5-14SS |
14,0 |
215380 |
PCSS2.5-15 |
215411 |
PCSS2.5-15N |
215442 |
PCSS2.5-15S |
215504 |
PCSS2.5-15SN |
215473 |
PCSS2.5-15SS |
15,0 | 5,0 |
215381 |
PCSS2.5-16 |
215412 |
PCSS2.5-16N |
215443 |
PCSS2.5-16S |
215505 |
PCSS2.5-16SN |
215474 |
PCSS2.5-16SS |
16,0 |
215382 |
PCSS2.5-17 |
215413 |
PCSS2.5-17N |
215444 |
PCSS2.5-17S |
215506 |
PCSS2.5-17SN |
215475 |
PCSS2.5-17SS |
17,0 |
215383 |
PCSS2.5-18 |
215414 |
PCSS2.5-18N |
215445 |
PCSS2.5-18S |
215507 |
PCSS2.5-18SN |
215476 |
PCSS2.5-18SS |
18,0 |
215384 |
PCSS2.5-19 |
215415 |
PCSS2.5-19N |
215446 |
PCSS2.5-19S |
215508 |
PCSS2.5-19SN |
215477 |
PCSS2.5-19SS |
19,0 |
215385 |
PCSS2.5-20 |
215416 |
PCSS2.5-20N |
215447 |
PCSS2.5-20S |
215509 |
PCSS2.5-20SN |
215478 |
PCSS2.5-20SS |
20,0 |
215386 |
PCSS2.5-21 |
215417 |
PCSS2.5-21N |
215448 |
PCSS2.5-21S |
215510 |
PCSS2.5-21SN |
215479 |
PCSS2.5-21SS |
21,0 |
215387 |
PCSS2.5-22 |
215418 |
PCSS2.5-22N |
215449 |
PCSS2.5-22S |
215511 |
PCSS2.5-22SN |
215480 |
PCSS2.5-22SS |
22,0 |
215388 |
PCSS2.5-23 |
215419 |
PCSS2.5-23N |
215450 |
PCSS2.5-23S |
215512 |
PCSS2.5-23SN |
215481 |
PCSS2.5-23SS |
23,0 |
215389 |
PCSS2.5-24 |
215420 |
PCSS2.5-24N |
215451 |
PCSS2.5-24S |
215513 |
PCSS2.5-24SN |
215482 |
PCSS2.5-24SS |
24,0 |
215390 |
PCSS2.5-25 |
215421 |
PCSS2.5-25N |
215452 |
PCSS2.5-25S |
215514 |
PCSS2.5-25SN |
215483 |
PCSS2.5-25SS |
25,0 |
215391 |
PCSS2.5-25.4 |
215422 |
PCSS2.5-25.4N |
215453 |
PCSS2.5-25.4S |
215515 |
PCSS2.5-25.4SN |
215484 |
PCSS2.5-25.4SS |
25,4 |
215392 |
PCSS2.5-26 |
215423 |
PCSS2.5-26N |
215454 |
PCSS2.5-26S |
215516 |
PCSS2.5-26SN |
215485 |
PCSS2.5-26SS |
26,0 |
215393 |
PCSS2.5-27 |
215424 |
PCSS2.5-27N |
215455 |
PCSS2.5-27S |
215517 |
PCSS2.5-27SN |
215486 |
PCSS2.5-27SS |
27,0 |
215394 |
PCSS2.5-28 |
215425 |
PCSS2.5-28N |
215456 |
PCSS2.5-28S |
215518 |
PCSS2.5-28SN |
215487 |
PCSS2.5-28SS |
28,0 |
215395 |
PCSS2.5-29 |
215426 |
PCSS2.5-29N |
215457 |
PCSS2.5-29S |
215519 |
PCSS2.5-29SN |
215488 |
PCSS2.5-29SS |
29,0 |
215396 |
PCSS2.5-30 |
215427 |
PCSS2.5-30N |
215458 |
PCSS2.5-30S |
215520 |
PCSS2.5-30SN |
215489 |
PCSS2.5-30SS |
30,0 |
215397 |
PCSS2.5-32 |
215428 |
PCSS2.5-32N |
215459 |
PCSS2.5-32S |
215521 |
PCSS2.5-32SN |
215490 |
PCSS2.5-32SS |
32,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические гладкие, с внутренними резьбами M3x0,5, D=5,0 мм
|
|
Размер D: |
5,0 мм |
Резьба d1: |
M3x0,5 |
Размер L |
см. в таблице |
Размер L2** |
|
латунь |
латунь никелированная* |
сталь оцинкованная* |
сталь никелированная* |
сталь нержавеющая* |
Размеры, мм |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
L |
L2** |
215522 |
PCSS-03 |
215564 |
PCSS-03N |
215606 |
PCSS-03S |
215690 |
PCSS-03SN |
215648 |
PCSS-03SS |
3,0 |
215523 |
PCSS-04 |
215565 |
PCSS-04N |
215607 |
PCSS-04S |
215691 |
PCSS-04SN |
215649 |
PCSS-04SS |
4,0 |
215524 |
PCSS-05 |
215566 |
PCSS-05N |
215608 |
PCSS-05S |
215692 |
PCSS-05SN |
215650 |
PCSS-05SS |
5,0 |
215525 |
PCSS-06 |
215567 |
PCSS-06N |
215609 |
PCSS-06S |
215693 |
PCSS-06SN |
215651 |
PCSS-06SS |
6,0 |
215526 |
PCSS-07 |
215568 |
PCSS-07N |
215610 |
PCSS-07S |
215694 |
PCSS-07SN |
215652 |
PCSS-07SS |
7,0 |
215527 |
PCSS-08 |
215569 |
PCSS-08N |
215611 |
PCSS-08S |
215695 |
PCSS-08SN |
215653 |
PCSS-08SS |
8,0 |
215528 |
PCSS-09 |
215570 |
PCSS-09N |
215612 |
PCSS-09S |
215696 |
PCSS-09SN |
215654 |
PCSS-09SS |
9,0 |
215529 |
PCSS-10 |
215571 |
PCSS-10N |
215613 |
PCSS-10S |
215697 |
PCSS-10SN |
215655 |
PCSS-10SS |
10,0 |
215530 |
PCSS-11 |
215572 |
PCSS-11N |
215614 |
PCSS-11S |
215698 |
PCSS-11SN |
215656 |
PCSS-11SS |
11,0 |
сквозное отверстие |
215531 |
PCSS-12 |
215573 |
PCSS-12N |
215615 |
PCSS-12S |
215699 |
PCSS-12SN |
215657 |
PCSS-12SS |
12,0 |
215532 |
PCSS-12.7 |
215574 |
PCSS-12.7N |
215616 |
PCSS-12.7S |
215700 |
PCSS-12.7SN |
215658 |
PCSS-12.7SS |
12,7 |
215533 |
PCSS-13 |
215575 |
PCSS-13N |
215617 |
PCSS-13S |
215701 |
PCSS-13SN |
215659 |
PCSS-13SS |
13,0 |
215534 |
PCSS-14 |
215576 |
PCSS-14N |
215618 |
PCSS-14S |
215702 |
PCSS-14SN |
215660 |
PCSS-14SS |
14,0 |
215535 |
PCSS-15 |
215577 |
PCSS-15N |
215619 |
PCSS-15S |
215703 |
PCSS-15SN |
215661 |
PCSS-15SS |
15,0 |
215536 |
PCSS-16 |
215578 |
PCSS-16N |
215620 |
PCSS-16S |
215704 |
PCSS-16SN |
215662 |
PCSS-16SS |
16,0 |
215537 |
PCSS-17 |
215579 |
PCSS-17N |
215621 |
PCSS-17S |
215705 |
PCSS-17SN |
215663 |
PCSS-17SS |
17,0 |
215538 |
PCSS-18 |
215580 |
PCSS-18N |
215622 |
PCSS-18S |
215706 |
PCSS-18SN |
215664 |
PCSS-18SS |
18,0 |
215539 |
PCSS-19 |
215581 |
PCSS-19N |
215623 |
PCSS-19S |
215707 |
PCSS-19SN |
215665 |
PCSS-19SS |
19,0 |
215540 |
PCSS-20 |
215582 |
PCSS-20N |
215624 |
PCSS-20S |
215708 |
PCSS-20SN |
215666 |
PCSS-20SS |
20,0 |
215541 |
PCSS-21 |
215583 |
PCSS-21N |
215625 |
PCSS-21S |
215709 |
PCSS-21SN |
215667 |
PCSS-21SS |
21,0 |
215542 |
PCSS-22 |
215584 |
PCSS-22N |
215626 |
PCSS-22S |
215710 |
PCSS-22SN |
215668 |
PCSS-22SS |
22,0 |
215543 |
PCSS-23 |
215585 |
PCSS-23N |
215627 |
PCSS-23S |
215711 |
PCSS-23SN |
215669 |
PCSS-23SS |
23,0 |
215544 |
PCSS-24 |
215586 |
PCSS-24N |
215628 |
PCSS-24S |
215712 |
PCSS-24SN |
215670 |
PCSS-24SS |
24,0 |
215545 |
PCSS-25 |
215587 |
PCSS-25N |
215629 |
PCSS-25S |
215713 |
PCSS-25SN |
215671 |
PCSS-25SS |
25,0 |
215546 |
PCSS-25.4 |
215588 |
PCSS-25.4N |
215630 |
PCSS-25.4S |
215714 |
PCSS-25.4SN |
215672 |
PCSS-25.4SS |
25,4 |
215547 |
PCSS-26 |
215589 |
PCSS-26N |
215631 |
PCSS-26S |
215715 |
PCSS-26SN |
215673 |
PCSS-26SS |
26,0 |
215548 |
PCSS-27 |
215590 |
PCSS-27N |
215632 |
PCSS-27S |
215716 |
PCSS-27SN |
215674 |
PCSS-27SS |
27,0 |
215549 |
PCSS-28 |
215591 |
PCSS-28N |
215633 |
PCSS-28S |
215717 |
PCSS-28SN |
215675 |
PCSS-28SS |
28,0 |
215550 |
PCSS-29 |
215592 |
PCSS-29N |
215634 |
PCSS-29S |
215718 |
PCSS-29SN |
215676 |
PCSS-29SS |
29,0 |
215551 |
PCSS-30 |
215593 |
PCSS-30N |
215635 |
PCSS-30S |
215719 |
PCSS-30SN |
215677 |
PCSS-30SS |
30,0 |
215552 |
PCSS-31 |
215594 |
PCSS-31N |
215636 |
PCSS-31S |
215720 |
PCSS-31SN |
215678 |
PCSS-31SS |
31,0 |
215553 |
PCSS-32 |
215595 |
PCSS-32N |
215637 |
PCSS-32S |
215721 |
PCSS-32SN |
215679 |
PCSS-32SS |
32,0 |
215554 |
PCSS-33 |
215596 |
PCSS-33N |
215638 |
PCSS-33S |
215722 |
PCSS-33SN |
215680 |
PCSS-33SS |
33,0 |
215555 |
PCSS-35 |
215597 |
PCSS-35N |
215639 |
PCSS-35S |
215723 |
PCSS-35SN |
215681 |
PCSS-35SS |
35,0 |
215556 |
PCSS-38 |
215598 |
PCSS-38N |
215640 |
PCSS-38S |
215724 |
PCSS-38SN |
215682 |
PCSS-38SS |
38,0 |
215557 |
PCSS-40 |
215599 |
PCSS-40N |
215641 |
PCSS-40S |
215725 |
PCSS-40SN |
215683 |
PCSS-40SS |
40,0 |
215558 |
PCSS-42 |
215600 |
PCSS-42N |
215642 |
PCSS-42S |
215726 |
PCSS-42SN |
215684 |
PCSS-42SS |
42,0 |
215559 |
PCSS-45 |
215601 |
PCSS-45N |
215643 |
PCSS-45S |
215727 |
PCSS-45SN |
215685 |
PCSS-45SS |
45,0 |
215560 |
PCSS-48 |
215602 |
PCSS-48N |
215644 |
PCSS-48S |
215728 |
PCSS-48SN |
215686 |
PCSS-48SS |
48,0 |
215561 |
PCSS-50 |
215603 |
PCSS-50N |
215645 |
PCSS-50S |
215729 |
PCSS-50SN |
215687 |
PCSS-50SS |
50,0 |
215562 |
PCSS-60 |
215604 |
PCSS-60N |
215646 |
PCSS-60S |
215730 |
PCSS-60SN |
215688 |
PCSS-60SS |
60,0 |
215563 |
PCSS-65 |
215605 |
PCSS-65N |
215647 |
PCSS-65S |
215731 |
PCSS-65SN |
215689 |
PCSS-65SS |
65,0 |
сквозное отверстие |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические гладкие, с внутренними резьбами M4x0,7, D=6,0 мм
|
|
Размер D: |
6,0 мм |
Резьба d1: |
M4x0,7 |
Размер L |
см. в таблице |
Размер L2** |
|
латунь |
латунь никелированная* |
сталь оцинкованная* |
сталь никелированная* |
сталь нержавеющая* |
Размеры, мм |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
L |
L2** |
215732 |
PCSS4-04 |
215781 |
PCSS4-04N |
215830 |
PCSS4-04S |
215928 |
PCSS4-04SN |
215879 |
PCSS4-04SS |
4,0 |
215733 |
PCSS4-05 |
215782 |
PCSS4-05N |
215831 |
PCSS4-05S |
215929 |
PCSS4-05SN |
215880 |
PCSS4-05SS |
5,0 |
215734 |
PCSS4-06 |
215783 |
PCSS4-06N |
215832 |
PCSS4-06S |
215930 |
PCSS4-06SN |
215881 |
PCSS4-06SS |
6,0 |
215735 |
PCSS4-07 |
215784 |
PCSS4-07N |
215833 |
PCSS4-07S |
215931 |
PCSS4-07SN |
215882 |
PCSS4-07SS |
7,0 |
215736 |
PCSS4-08 |
215785 |
PCSS4-08N |
215834 |
PCSS4-08S |
215932 |
PCSS4-08SN |
215883 |
PCSS4-08SS |
8,0 |
215737 |
PCSS4-09 |
215786 |
PCSS4-09N |
215835 |
PCSS4-09S |
215933 |
PCSS4-09SN |
215884 |
PCSS4-09SS |
9,0 |
215738 |
PCSS4-10 |
215787 |
PCSS4-10N |
215836 |
PCSS4-10S |
215934 |
PCSS4-10SN |
215885 |
PCSS4-10SS |
10,0 |
215739 |
PCSS4-11 |
215788 |
PCSS4-11N |
215837 |
PCSS4-11S |
215935 |
PCSS4-11SN |
215887 |
PCSS4-12SS |
11,0 |
сквозное отверстие |
215740 |
PCSS4-12 |
215789 |
PCSS4-12N |
215838 |
PCSS4-12S |
215936 |
PCSS4-12SN |
215886 |
PCSS4-11SS |
12,0 |
215741 |
PCSS4-12.7 |
215790 |
PCSS4-12.7N |
215839 |
PCSS4-12.7S |
215937 |
PCSS4-12.7SN |
215888 |
PCSS4-12.7SS |
12,7 |
215742 |
PCSS4-13 |
215791 |
PCSS4-13N |
215840 |
PCSS4-13S |
215938 |
PCSS4-13SN |
215889 |
PCSS4-13SS |
13,0 |
215743 |
PCSS4-14 |
215792 |
PCSS4-14N |
215841 |
PCSS4-14S |
215939 |
PCSS4-14SN |
215890 |
PCSS4-14SS |
14,0 |
215744 |
PCSS4-15 |
215793 |
PCSS4-15N |
215842 |
PCSS4-15S |
215940 |
PCSS4-15SN |
215891 |
PCSS4-15SS |
15,0 |
215745 |
PCSS4-16 |
215794 |
PCSS4-16N |
215843 |
PCSS4-16S |
215941 |
PCSS4-16SN |
215892 |
PCSS4-16SS |
16,0 |
215746 |
PCSS4-17 |
215795 |
PCSS4-17N |
215844 |
PCSS4-17S |
215942 |
PCSS4-17SN |
215893 |
PCSS4-17SS |
17,0 |
215747 |
PCSS4-18 |
215796 |
PCSS4-18N |
215845 |
PCSS4-18S |
215943 |
PCSS4-18SN |
215894 |
PCSS4-18SS |
18,0 |
215748 |
PCSS4-19 |
215797 |
PCSS4-19N |
215846 |
PCSS4-19S |
215944 |
PCSS4-19SN |
215895 |
PCSS4-19SS |
19,0 |
215749 |
PCSS4-20 |
215798 |
PCSS4-20N |
215847 |
PCSS4-20S |
215945 |
PCSS4-20SN |
215896 |
PCSS4-20SS |
20,0 |
215750 |
PCSS4-21 |
215799 |
PCSS4-21N |
215848 |
PCSS4-21S |
215946 |
PCSS4-21SN |
215897 |
PCSS4-21SS |
21,0 |
215751 |
PCSS4-22 |
215800 |
PCSS4-22N |
215849 |
PCSS4-22S |
215947 |
PCSS4-22SN |
215898 |
PCSS4-22SS |
22,0 |
215752 |
PCSS4-23 |
215801 |
PCSS4-23N |
215850 |
PCSS4-23S |
215948 |
PCSS4-23SN |
215899 |
PCSS4-23SS |
23,0 |
215753 |
PCSS4-24 |
215802 |
PCSS4-24N |
215851 |
PCSS4-24S |
215949 |
PCSS4-24SN |
215900 |
PCSS4-24SS |
24,0 |
215754 |
PCSS4-25 |
215803 |
PCSS4-25N |
215852 |
PCSS4-25S |
215950 |
PCSS4-25SN |
215901 |
PCSS4-25SS |
25,0 |
215755 |
PCSS4-25.4 |
215804 |
PCSS4-25.4N |
215853 |
PCSS4-25.4S |
215951 |
PCSS4-25.4SN |
215902 |
PCSS4-25.4SS |
25,4 |
215756 |
PCSS4-26 |
215805 |
PCSS4-26N |
215854 |
PCSS4-26S |
215952 |
PCSS4-26SN |
215903 |
PCSS4-26SS |
26,0 |
215757 |
PCSS4-27 |
215806 |
PCSS4-27N |
215855 |
PCSS4-27S |
215953 |
PCSS4-27SN |
215904 |
PCSS4-27SS |
27,0 |
215758 |
PCSS4-28 |
215807 |
PCSS4-28N |
215856 |
PCSS4-28S |
215954 |
PCSS4-28SN |
215905 |
PCSS4-28SS |
28,0 |
215759 |
PCSS4-29 |
215808 |
PCSS4-29N |
215857 |
PCSS4-29S |
215955 |
PCSS4-29SN |
215906 |
PCSS4-29SS |
29,0 |
215760 |
PCSS4-30 |
215809 |
PCSS4-30N |
215858 |
PCSS4-30S |
215956 |
PCSS4-30SN |
215907 |
PCSS4-30SS |
30,0 |
215761 |
PCSS4-31 |
215810 |
PCSS4-31N |
215859 |
PCSS4-31S |
215957 |
PCSS4-31SN |
215908 |
PCSS4-31SS |
31,0 |
215762 |
PCSS4-32 |
215811 |
PCSS4-32N |
215860 |
PCSS4-32S |
215958 |
PCSS4-32SN |
215909 |
PCSS4-32SS |
32,0 |
215763 |
PCSS4-33 |
215812 |
PCSS4-33N |
215861 |
PCSS4-33S |
215959 |
PCSS4-33SN |
215910 |
PCSS4-33SS |
33,0 |
215764 |
PCSS4-35 |
215813 |
PCSS4-35N |
215862 |
PCSS4-35S |
215960 |
PCSS4-35SN |
215911 |
PCSS4-35SS |
35,0 |
215765 |
PCSS4-38 |
215814 |
PCSS4-38N |
215863 |
PCSS4-38S |
215961 |
PCSS4-38SN |
215912 |
PCSS4-38SS |
38,0 |
215766 |
PCSS4-40 |
215815 |
PCSS4-40N |
215864 |
PCSS4-40S |
215962 |
PCSS4-40SN |
215913 |
PCSS4-40SS |
40,0 |
215767 |
PCSS4-42 |
215816 |
PCSS4-42N |
215865 |
PCSS4-42S |
215963 |
PCSS4-42SN |
215914 |
PCSS4-42SS |
42,0 |
215768 |
PCSS4-45 |
215817 |
PCSS4-45N |
215866 |
PCSS4-45S |
215964 |
PCSS4-45SN |
215915 |
PCSS4-45SS |
45,0 |
215769 |
PCSS4-48 |
215818 |
PCSS4-48N |
215867 |
PCSS4-48S |
215965 |
PCSS4-48SN |
215916 |
PCSS4-48SS |
48,0 |
215770 |
PCSS4-50 |
215819 |
PCSS4-50N |
215868 |
PCSS4-50S |
215966 |
PCSS4-50SN |
215917 |
PCSS4-50SS |
50,0 |
215771 |
PCSS4-60 |
215820 |
PCSS4-60N |
215869 |
PCSS4-60S |
215967 |
PCSS4-60SN |
215918 |
PCSS4-60SS |
60,0 |
215772 |
PCSS4-65 |
215821 |
PCSS4-65N |
215870 |
PCSS4-65S |
215968 |
PCSS4-65SN |
215919 |
PCSS4-65SS |
65,0 |
215773 |
PCSS4-70 |
215822 |
PCSS4-70N |
215871 |
PCSS4-70S |
215969 |
PCSS4-70SN |
215920 |
PCSS4-70SS |
70,0 |
215774 |
PCSS4-75 |
215823 |
PCSS4-75N |
215872 |
PCSS4-75S |
215970 |
PCSS4-75SN |
215921 |
PCSS4-75SS |
75,0 |
сквозное отверстие |
215775 |
PCSS4-80 |
215824 |
PCSS4-80N |
215873 |
PCSS4-80S |
215971 |
PCSS4-80SN |
215922 |
PCSS4-80SS |
80,0 |
215776 |
PCSS4-85 |
215825 |
PCSS4-85N |
215874 |
PCSS4-85S |
215972 |
PCSS4-85SN |
215923 |
PCSS4-85SS |
85,0 |
215777 |
PCSS4-90 |
215826 |
PCSS4-90N |
215875 |
PCSS4-90S |
215973 |
PCSS4-90SN |
215924 |
PCSS4-90SS |
90,0 |
215778 |
PCSS4-100 |
215827 |
PCSS4-100N |
215876 |
PCSS4-100S |
215974 |
PCSS4-100SN |
215925 |
PCSS4-100SS |
100,0 |
215779 |
PCSS4-110 |
215828 |
PCSS4-110N |
215877 |
PCSS4-110S |
215975 |
PCSS4-110SN |
215926 |
PCSS4-110SS |
110,0 |
215780 |
PCSS4-120 |
215829 |
PCSS4-120N |
215878 |
PCSS4-120S |
215976 |
PCSS4-120SN |
215927 |
PCSS4-120SS |
120,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические гладкие, с внутренними резьбами M5x0,8, D=8,0 мм
|
|
Размер D: |
8,0 мм |
Резьба d1: |
M5x0,8 |
Размер L |
см. в таблице |
Размер L2** |
|
латунь |
латунь никелированная* |
сталь оцинкованная* |
сталь никелированная* |
сталь нержавеющая* |
Размеры, мм |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
Код товара |
Марка |
L |
L2** |
215977 |
PCSS5-10 |
216020 |
PCSS5-10N |
216063 |
PCSS5-10S |
216149 |
PCSS5-10SN |
216106 |
PCSS5-10SS |
10,0 |
215978 |
PCSS5-11 |
216021 |
PCSS5-11N |
216064 |
PCSS5-11S |
216150 |
PCSS5-11SN |
216107 |
PCSS5-11SS |
11,0 |
215979 |
PCSS5-12 |
216022 |
PCSS5-12N |
216065 |
PCSS5-12S |
216151 |
PCSS5-12SN |
216108 |
PCSS5-12SS |
12,0 |
215980 |
PCSS5-12.7 |
216023 |
PCSS5-12.7N |
216066 |
PCSS5-12.7S |
216152 |
PCSS5-12.7SN |
216109 |
PCSS5-12.7SS |
12,7 |
215981 |
PCSS5-13 |
216024 |
PCSS5-13N |
216067 |
PCSS5-13S |
216153 |
PCSS5-13SN |
216110 |
PCSS5-13SS |
13,0 |
215982 |
PCSS5-14 |
216025 |
PCSS5-14N |
216068 |
PCSS5-14S |
216154 |
PCSS5-14SN |
216111 |
PCSS5-14SS |
14,0 |
215983 |
PCSS5-15 |
216026 |
PCSS5-15N |
216069 |
PCSS5-15S |
216155 |
PCSS5-15SN |
216112 |
PCSS5-15SS |
15,0 |
215984 |
PCSS5-16 |
216027 |
PCSS5-16N |
216070 |
PCSS5-16S |
216156 |
PCSS5-16SN |
216113 |
PCSS5-16SS |
16,0 |
215985 |
PCSS5-17 |
216028 |
PCSS5-17N |
216071 |
PCSS5-17S |
216157 |
PCSS5-17SN |
216114 |
PCSS5-17SS |
17,0 |
215986 |
PCSS5-18 |
216029 |
PCSS5-18N |
216072 |
PCSS5-18S |
216158 |
PCSS5-18SN |
216115 |
PCSS5-18SS |
18,0 |
215987 |
PCSS5-19 |
216030 |
PCSS5-19N |
216073 |
PCSS5-19S |
216159 |
PCSS5-19SN |
216116 |
PCSS5-19SS |
19,0 |
215988 |
PCSS5-20 |
216031 |
PCSS5-20N |
216074 |
PCSS5-20S |
216160 |
PCSS5-20SN |
216117 |
PCSS5-20SS |
20,0 |
215989 |
PCSS5-21 |
216032 |
PCSS5-21N |
216075 |
PCSS5-21S |
216161 |
PCSS5-21SN |
216118 |
PCSS5-21SS |
21,0 |
215990 |
PCSS5-22 |
216033 |
PCSS5-22N |
216076 |
PCSS5-22S |
216162 |
PCSS5-22SN |
216119 |
PCSS5-22SS |
22,0 |
215991 |
PCSS5-23 |
216034 |
PCSS5-23N |
216077 |
PCSS5-23S |
216163 |
PCSS5-23SN |
216120 |
PCSS5-23SS |
23,0 |
215992 |
PCSS5-24 |
216035 |
PCSS5-24N |
216078 |
PCSS5-24S |
216164 |
PCSS5-24SN |
216121 |
PCSS5-24SS |
24,0 |
215993 |
PCSS5-25 |
216036 |
PCSS5-25N |
216079 |
PCSS5-25S |
216165 |
PCSS5-25SN |
216122 |
PCSS5-25SS |
25,0 |
215994 |
PCSS5-25.4 |
216037 |
PCSS5-25.4N |
216080 |
PCSS5-25.4S |
216166 |
PCSS5-25.4SN |
216123 |
PCSS5-25.4SS |
25,4 |
215995 |
PCSS5-26 |
216038 |
PCSS5-26N |
216081 |
PCSS5-26S |
216167 |
PCSS5-26SN |
216124 |
PCSS5-26SS |
26,0 |
215996 |
PCSS5-27 |
216039 |
PCSS5-27N |
216082 |
PCSS5-27S |
216168 |
PCSS5-27SN |
216125 |
PCSS5-27SS |
27,0 |
215997 |
PCSS5-28 |
216040 |
PCSS5-28N |
216083 |
PCSS5-28S |
216169 |
PCSS5-28SN |
216126 |
PCSS5-28SS |
28,0 |
215998 |
PCSS5-29 |
216041 |
PCSS5-29N |
216084 |
PCSS5-29S |
216170 |
PCSS5-29SN |
216127 |
PCSS5-29SS |
29,0 |
215999 |
PCSS5-30 |
216042 |
PCSS5-30N |
216085 |
PCSS5-30S |
216171 |
PCSS5-30SN |
216128 |
PCSS5-30SS |
30,0 |
216000 |
PCSS5-31 |
216043 |
PCSS5-31N |
216086 |
PCSS5-31S |
216172 |
PCSS5-31SN |
216129 |
PCSS5-31SS |
31,0 |
216001 |
PCSS5-32 |
216044 |
PCSS5-32N |
216087 |
PCSS5-32S |
216173 |
PCSS5-32SN |
216130 |
PCSS5-32SS |
32,0 |
216002 |
PCSS5-33 |
216045 |
PCSS5-33N |
216088 |
PCSS5-33S |
216174 |
PCSS5-33SN |
216131 |
PCSS5-33SS |
33,0 |
216003 |
PCSS5-35 |
216046 |
PCSS5-35N |
216089 |
PCSS5-35S |
216175 |
PCSS5-35SN |
216132 |
PCSS5-35SS |
35,0 |
216004 |
PCSS5-38 |
216047 |
PCSS5-38N |
216090 |
PCSS5-38S |
216176 |
PCSS5-38SN |
216133 |
PCSS5-38SS |
38,0 |
216005 |
PCSS5-40 |
216048 |
PCSS5-40N |
216091 |
PCSS5-40S |
216177 |
PCSS5-40SN |
216134 |
PCSS5-40SS |
40,0 |
216006 |
PCSS5-42 |
216049 |
PCSS5-42N |
216092 |
PCSS5-42S |
216178 |
PCSS5-42SN |
216135 |
PCSS5-42SS |
42,0 |
216007 |
PCSS5-45 |
216050 |
PCSS5-45N |
216093 |
PCSS5-45S |
216179 |
PCSS5-45SN |
216136 |
PCSS5-45SS |
45,0 |
216008 |
PCSS5-48 |
216051 |
PCSS5-48N |
216094 |
PCSS5-48S |
216180 |
PCSS5-48SN |
216137 |
PCSS5-48SS |
48,0 |
216009 |
PCSS5-50 |
216052 |
PCSS5-50N |
216095 |
PCSS5-50S |
216181 |
PCSS5-50SN |
216138 |
PCSS5-50SS |
50,0 |
216010 |
PCSS5-60 |
216053 |
PCSS5-60N |
216096 |
PCSS5-60S |
216182 |
PCSS5-60SN |
216139 |
PCSS5-60SS |
60,0 |
216011 |
PCSS5-65 |
216054 |
PCSS5-65N |
216097 |
PCSS5-65S |
216183 |
PCSS5-65SN |
216140 |
PCSS5-65SS |
65,0 |
216012 |
PCSS5-70 |
216055 |
PCSS5-70N |
216098 |
PCSS5-70S |
216184 |
PCSS5-70SN |
216141 |
PCSS5-70SS |
70,0 |
216013 |
PCSS5-75 |
216056 |
PCSS5-75N |
216099 |
PCSS5-75S |
216185 |
PCSS5-75SN |
216142 |
PCSS5-75SS |
75,0 |
216014 |
PCSS5-80 |
216057 |
PCSS5-80N |
216100 |
PCSS5-80S |
216186 |
PCSS5-80SN |
216143 |
PCSS5-80SS |
80,0 |
216015 |
PCSS5-85 |
216058 |
PCSS5-85N |
216101 |
PCSS5-85S |
216187 |
PCSS5-85SN |
216144 |
PCSS5-85SS |
85,0 |
216016 |
PCSS5-90 |
216059 |
PCSS5-90N |
216102 |
PCSS5-90S |
216188 |
PCSS5-90SN |
216145 |
PCSS5-90SS |
90,0 |
216017 |
PCSS5-100 |
216060 |
PCSS5-100N |
216103 |
PCSS5-100S |
216189 |
PCSS5-100SN |
216146 |
PCSS5-100SS |
100,0 |
216018 |
PCSS5-110 |
216061 |
PCSS5-110N |
216104 |
PCSS5-110S |
216190 |
PCSS5-110SN |
216147 |
PCSS5-110SS |
110,0 |
216019 |
PCSS5-120 |
216062 |
PCSS5-120N |
216105 |
PCSS5-120S |
216191 |
PCSS5-120SN |
216148 |
PCSS5-120SS |
120,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
