PCRSN серия: стойки металлические цилиндрические
со внешней накаткой, с внутренней и наружной резьбами
|
|
Стандартный материал: латунь без покрытия*
Цвет: золотистый
Стойки металлические цилиндрические со внешней накаткой, с внутренней и наружной резьбами применяются, в основном, для крепления печатных плат к шасси, а также для соединения печатных плат между собой.
Возможно изготовление латунных стоек с любой высотой под заказ со сроком поставки от двух недель при минимальном заказе от 1000 шт. в зависимости от размера.
Глубина резьбы L2 латунных и стальных стоек, указанная на чертежах, является минимальной.
Популярные размеры латунных и стальных стоек мы поддерживаем на складе в Москве.
Условия поставки уточняйте у менеджеров.
*По запросу могут быть изготовлены латунные стойки с покрытием никелем, цинком или оловом при минимальном запуске в производство от 5000 штук.
|
|
Система обозначений металлических стоек для печатных плат:
| PC |
H |
S |
N |
2 |
- |
3.0 |
- |
15 |
N |
| 1 |
2 |
3 |
4 |
5 |
|
6 |
|
7 |
8 |
|
1) стойки для печатных плат
PC
2) профиль - круг со внешней накаткой
R
3) внутренняя резьба
S
4) наружная резьба
N
5) диаметр резьбы
2: М2
2.5: М2,5 |
|
6) Наружный диаметр S, мм
3.0: 3,0 мм
3.5: 3,5 мм
7) Размер L, мм
XX: длина шестигранника
8) материал
[ ] пусто: латунь без покрытия
N: латунь никелированная |
|
|

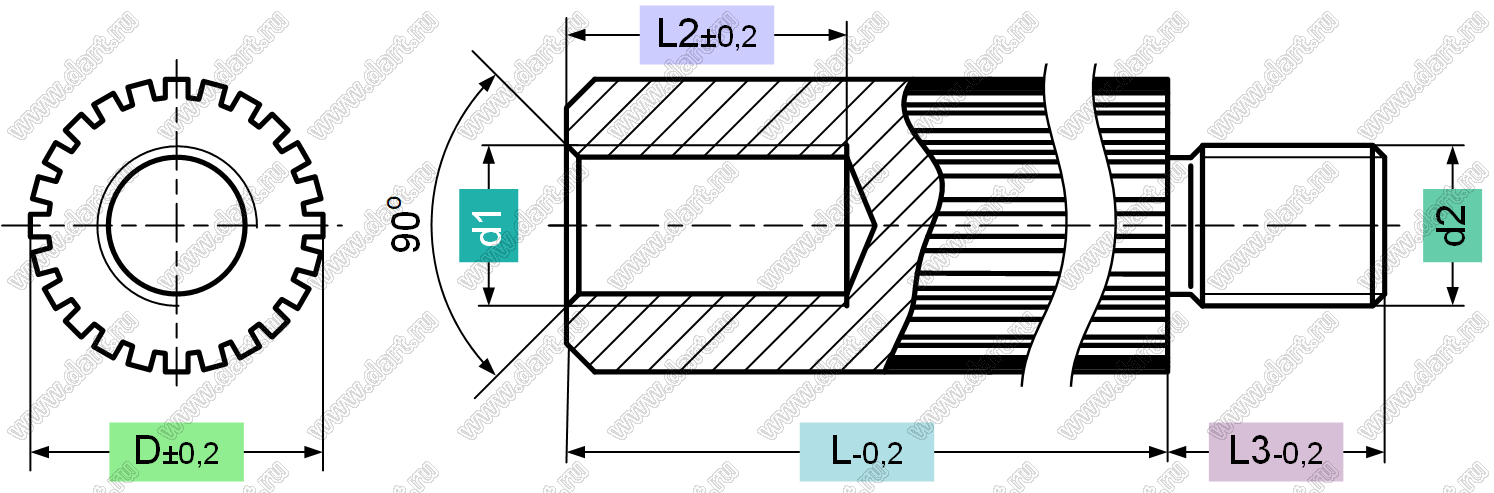

Стойки цилиндрические со внешней накаткой, со внутренней и наружной резьбами M2x0,4, D=3,0 мм
 |
|
| Размер D: |
3,0 мм |
| Резьба d1: |
M2x0,4 |
| Резьба d2: |
M2x0,4 |
| Размер L |
см. в таблице |
| Размер L2** |
| Размер L3 |
|
| латунь |
латунь никелированная |
Размеры, мм |
Код
товара |
Марка |
Код
товара |
Марка |
L |
L2** |
L3 |
| 80053 |
PCRSN2-3.0-03 |
178823 |
PCRSN2-3.0-03N |
3,0 | 1,8 | 4,0 |
| 80054 |
PCRSN2-3.0-04 |
178824 |
PCRSN2-3.0-04N |
4,0 | 2,0 |
| 80055 |
PCRSN2-3.0-05 |
178825 |
PCRSN2-3.0-05N |
5,0 | 3,0 |
| 80056 |
PCRSN2-3.0-06 |
178826 |
PCRSN2-3.0-06N |
6,0 | 4,0 |
| 80057 |
PCRSN2-3.0-07 |
178827 |
PCRSN2-3.0-07N |
7,0 |
| 80058 |
PCRSN2-3.0-08 |
178828 |
PCRSN2-3.0-08N |
8,0 |
| 80059 |
PCRSN2-3.0-09 |
178829 |
PCRSN2-3.0-09N |
9,0 |
| 80060 |
PCRSN2-3.0-10 |
178830 |
PCRSN2-3.0-10N |
10,0 |
| 138916 |
PCRSN2-3.0-11 |
178831 |
PCRSN2-3.0-11N |
11,0 |
| 80061 |
PCRSN2-3.0-12 |
178832 |
PCRSN2-3.0-12N |
12,0 |
| 80062 |
PCRSN2-3.0-13 |
178833 |
PCRSN2-3.0-13N |
13,0 |
| 138917 |
PCRSN2-3.0-14 |
178834 |
PCRSN2-3.0-14N |
14,0 |
| 80063 |
PCRSN2-3.0-15 |
178835 |
PCRSN2-3.0-15N |
15,0 |
| 138918 |
PCRSN2-3.0-16 |
178836 |
PCRSN2-3.0-16N |
16,0 |
| 138919 |
PCRSN2-3.0-17 |
178837 |
PCRSN2-3.0-17N |
17,0 |
| 138920 |
PCRSN2-3.0-18 |
178838 |
PCRSN2-3.0-18N |
18,0 |
| 138921 |
PCRSN2-3.0-19 |
178839 |
PCRSN2-3.0-19N |
19,0 |
| 138922 |
PCRSN2-3.0-20 |
178840 |
PCRSN2-3.0-20N |
20,0 |
| 138923 |
PCRSN2-3.0-21 |
178841 |
PCRSN2-3.0-21N |
21,0 |
| 138924 |
PCRSN2-3.0-22 |
178842 |
PCRSN2-3.0-22N |
22,0 |
| 138925 |
PCRSN2-3.0-23 |
178843 |
PCRSN2-3.0-23N |
23,0 |
| 138926 |
PCRSN2-3.0-24 |
178844 |
PCRSN2-3.0-24N |
24,0 |
| 80064 |
PCRSN2-3.0-25 |
178845 |
PCRSN2-3.0-25N |
25,0 |
| 138927 |
PCRSN2-3.0-26 |
178846 |
PCRSN2-3.0-26N |
26,0 |
| 138928 |
PCRSN2-3.0-27 |
178847 |
PCRSN2-3.0-27N |
27,0 |
| 138929 |
PCRSN2-3.0-28 |
178848 |
PCRSN2-3.0-28N |
28,0 |
| 138930 |
PCRSN2-3.0-29 |
178849 |
PCRSN2-3.0-29N |
29,0 |
| 80065 |
PCRSN2-3.0-30 |
178850 |
PCRSN2-3.0-30N |
30,0 |
| 80067 |
PCRSN2-3.0-31 |
178851 |
PCRSN2-3.0-31N |
31,0 |
| 80069 |
PCRSN2-3.0-32 |
178852 |
PCRSN2-3.0-32N |
32,0 |
| 138931 |
PCRSN2-3.0-33 |
178853 |
PCRSN2-3.0-33N |
33,0 |
| 138932 |
PCRSN2-3.0-34 |
178854 |
PCRSN2-3.0-34N |
34,0 |
| 138933 |
PCRSN2-3.0-35 |
178855 |
PCRSN2-3.0-35N |
35,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические со внешней накаткой, со внутренней и наружной резьбами M2x0,4, D=3,5 мм
|
|
| Размер D: |
3,5 мм |
| Резьба d1: |
M2x0,4 |
| Резьба d2: |
M2x0,4 |
| Размер L |
см. в таблице |
| Размер L2** |
| Размер L3 |
|
| латунь |
латунь никелированная |
Размеры, мм |
Код
товара |
Марка |
Код
товара |
Марка |
L |
L2** |
L3 |
| 80042 |
PCRSN2-3.5-03 |
178856 |
PCRSN2-3.5-03N |
3,0 | 1,8 | 4,0 |
| 80043 |
PCRSN2-3.5-04 |
178857 |
PCRSN2-3.5-04N |
4,0 | 2,0 |
| 80044 |
PCRSN2-3.5-05 |
178858 |
PCRSN2-3.5-05N |
5,0 | 3,0 |
| 80045 |
PCRSN2-3.5-06 |
178859 |
PCRSN2-3.5-06N |
6,0 | 4,0 |
| 80046 |
PCRSN2-3.5-07 |
178860 |
PCRSN2-3.5-07N |
7,0 |
| 80047 |
PCRSN2-3.5-08 |
178861 |
PCRSN2-3.5-08N |
8,0 |
| 80048 |
PCRSN2-3.5-09 |
178862 |
PCRSN2-3.5-09N |
9,0 |
| 80049 |
PCRSN2-3.5-10 |
178863 |
PCRSN2-3.5-10N |
10,0 |
| 138934 |
PCRSN2-3.5-11 |
178864 |
PCRSN2-3.5-11N |
11,0 |
| 138935 |
PCRSN2-3.5-12 |
178865 |
PCRSN2-3.5-12N |
12,0 |
| 138936 |
PCRSN2-3.5-13 |
178866 |
PCRSN2-3.5-13N |
13,0 |
| 138937 |
PCRSN2-3.5-14 |
178867 |
PCRSN2-3.5-14N |
14,0 |
| 138938 |
PCRSN2-3.5-15 |
178868 |
PCRSN2-3.5-15N |
15,0 |
| 138939 |
PCRSN2-3.5-16 |
178869 |
PCRSN2-3.5-16N |
16,0 |
| 138940 |
PCRSN2-3.5-17 |
178870 |
PCRSN2-3.5-17N |
17,0 |
| 138941 |
PCRSN2-3.5-18 |
178871 |
PCRSN2-3.5-18N |
18,0 |
| 138942 |
PCRSN2-3.5-19 |
178872 |
PCRSN2-3.5-19N |
19,0 |
| 138943 |
PCRSN2-3.5-20 |
178873 |
PCRSN2-3.5-20N |
20,0 |
| 138944 |
PCRSN2-3.5-21 |
178874 |
PCRSN2-3.5-21N |
21,0 |
| 138945 |
PCRSN2-3.5-22 |
178875 |
PCRSN2-3.5-22N |
22,0 |
| 80050 |
PCRSN2-3.5-23 |
178876 |
PCRSN2-3.5-23N |
23,0 |
| 138946 |
PCRSN2-3.5-24 |
178877 |
PCRSN2-3.5-24N |
24,0 |
| 138947 |
PCRSN2-3.5-25 |
178878 |
PCRSN2-3.5-25N |
25,0 |
| 80051 |
PCRSN2-3.5-26 |
178879 |
PCRSN2-3.5-26N |
26,0 |
| 80052 |
PCRSN2-3.5-27 |
178880 |
PCRSN2-3.5-27N |
27,0 |
| 138948 |
PCRSN2-3.5-28 |
178881 |
PCRSN2-3.5-28N |
28,0 |
| 138949 |
PCRSN2-3.5-29 |
178882 |
PCRSN2-3.5-29N |
29,0 |
| 138950 |
PCRSN2-3.5-30 |
178883 |
PCRSN2-3.5-30N |
30,0 |
| 138951 |
PCRSN2-3.5-31 |
178884 |
PCRSN2-3.5-31N |
31,0 |
| 138952 |
PCRSN2-3.5-32 |
178885 |
PCRSN2-3.5-32N |
32,0 |
| 138953 |
PCRSN2-3.5-33 |
178886 |
PCRSN2-3.5-33N |
33,0 |
| 138954 |
PCRSN2-3.5-34 |
178887 |
PCRSN2-3.5-34N |
34,0 |
| 138955 |
PCRSN2-3.5-35 |
178888 |
PCRSN2-3.5-35N |
35,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические со внешней накаткой, со внутренней и наружной резьбами M2,5x0,45, D=3,5 мм
|
|
| Размер D: |
3,5 мм |
| Резьба d1: |
M2,5x0,45 |
| Резьба d2: |
M2,5x0,45 |
| Размер L |
см. в таблице |
| Размер L2** |
| Размер L3 |
|
| латунь |
латунь никелированная |
Размеры, мм |
Код
товара |
Марка |
Код
товара |
Марка |
L |
L2** |
L3 |
| 138956 |
PCRSN2.5-3.5-03 |
178889 |
PCRSN2.5-3.5-03N |
3,0 | 1,8 | 5,0 |
| 138957 |
PCRSN2.5-3.5-04 |
178890 |
PCRSN2.5-3.5-04N |
4,0 | 2,0 |
| 138958 |
PCRSN2.5-3.5-05 |
178891 |
PCRSN2.5-3.5-05N |
5,0 | 3,0 |
| 138959 |
PCRSN2.5-3.5-06 |
178892 |
PCRSN2.5-3.5-06N |
6,0 | 4,0 |
| 138960 |
PCRSN2.5-3.5-07 |
178893 |
PCRSN2.5-3.5-07N |
7,0 |
| 138961 |
PCRSN2.5-3.5-08 |
178894 |
PCRSN2.5-3.5-08N |
8,0 |
| 138962 |
PCRSN2.5-3.5-09 |
178895 |
PCRSN2.5-3.5-09N |
9,0 |
| 138963 |
PCRSN2.5-3.5-10 |
178896 |
PCRSN2.5-3.5-10N |
10,0 |
| 138964 |
PCRSN2.5-3.5-11 |
178897 |
PCRSN2.5-3.5-11N |
11,0 |
| 138965 |
PCRSN2.5-3.5-12 |
178898 |
PCRSN2.5-3.5-12N |
12,0 |
| 138966 |
PCRSN2.5-3.5-13 |
178899 |
PCRSN2.5-3.5-13N |
13,0 |
| 138967 |
PCRSN2.5-3.5-14 |
178900 |
PCRSN2.5-3.5-14N |
14,0 |
| 138968 |
PCRSN2.5-3.5-15 |
178901 |
PCRSN2.5-3.5-15N |
15,0 |
| 138969 |
PCRSN2.5-3.5-16 |
178902 |
PCRSN2.5-3.5-16N |
16,0 |
| 138970 |
PCRSN2.5-3.5-17 |
178903 |
PCRSN2.5-3.5-17N |
17,0 |
| 138971 |
PCRSN2.5-3.5-18 |
178904 |
PCRSN2.5-3.5-18N |
18,0 |
| 138972 |
PCRSN2.5-3.5-19 |
178905 |
PCRSN2.5-3.5-19N |
19,0 |
| 138973 |
PCRSN2.5-3.5-20 |
178906 |
PCRSN2.5-3.5-20N |
20,0 |
| 138974 |
PCRSN2.5-3.5-21 |
178907 |
PCRSN2.5-3.5-21N |
21,0 |
| 138975 |
PCRSN2.5-3.5-22 |
178908 |
PCRSN2.5-3.5-22N |
22,0 |
| 138976 |
PCRSN2.5-3.5-23 |
178909 |
PCRSN2.5-3.5-23N |
23,0 |
| 138977 |
PCRSN2.5-3.5-24 |
178910 |
PCRSN2.5-3.5-24N |
24,0 |
| 138978 |
PCRSN2.5-3.5-25 |
178911 |
PCRSN2.5-3.5-25N |
25,0 |
| 138979 |
PCRSN2.5-3.5-26 |
178912 |
PCRSN2.5-3.5-26N |
26,0 |
| 138980 |
PCRSN2.5-3.5-27 |
178913 |
PCRSN2.5-3.5-27N |
27,0 |
| 138981 |
PCRSN2.5-3.5-28 |
178914 |
PCRSN2.5-3.5-28N |
28,0 |
| 138982 |
PCRSN2.5-3.5-29 |
178915 |
PCRSN2.5-3.5-29N |
29,0 |
| 138983 |
PCRSN2.5-3.5-30 |
178916 |
PCRSN2.5-3.5-30N |
30,0 |
| 138984 |
PCRSN2.5-3.5-31 |
178917 |
PCRSN2.5-3.5-31N |
31,0 |
| 138985 |
PCRSN2.5-3.5-32 |
178918 |
PCRSN2.5-3.5-32N |
32,0 |
| 138986 |
PCRSN2.5-3.5-33 |
178919 |
PCRSN2.5-3.5-33N |
33,0 |
| 138987 |
PCRSN2.5-3.5-34 |
178920 |
PCRSN2.5-3.5-34N |
34,0 |
| 138988 |
PCRSN2.5-3.5-35 |
178921 |
PCRSN2.5-3.5-35N |
35,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
|
|
