Фиксаторы (стопорные штифты) пружинные
| |
|
Серия SS |
|
Серии MS, KU, KD |
 |
|
 |
|
 |
|

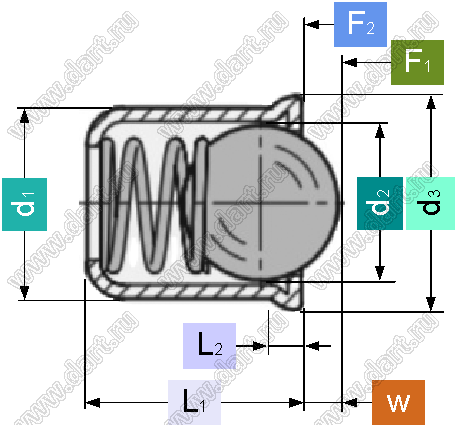

Серия SS
 |
|
Фиксаторы (стопорные штифты) пружинные серии SS нажимного типа применяются в различных областях, где необходимо надежно зафиксировать детали относительно друг друга.
Материал корпуса фиксатора (стопорного штифта) серии SS - нержавеющая сталь.
Материал шарика фиксатора (стопорного штифта) серии SS - нержавеющая сталь.
Фиксаторы (стопорные штифты) пружинные серии SS нажимного типа поставляются нами со склада и под заказ.
Условия поставки фиксаторов (стопорных штифтов) серии SS нажимного типа уточняйте у наших менеджеров.
|
Код
товара |
Наименование |
Размеры, мм |
Диапазон
рабочих
температур, °С |
Вес,
кг/1000 шт. |
Материалы |
| d1 |
d2 |
d3 |
L1 |
L2 |
w |
F1 |
F2 |
корпус |
шарик |
| 306366 |
22080.0003 (MS1140-3-SS) |
3 |
2.38 |
3.5 |
4.0 |
0.75 |
0.70 |
1.8 |
3.5 |
-40...+250 |
0.20 |
нержавеющая сталь |
нержавеющая сталь |
| 306367 |
22080.0004 (MS1140-4-SS) |
4 |
3.00 |
4.6 |
5.0 |
0.90 |
1.00 |
2.5 |
6.0 |
-40...+250 |
0.30 |
нержавеющая сталь |
нержавеющая сталь |
| 306368 |
22080.0005 (MS1140-5-SS) |
5 |
4.00 |
5.6 |
6.0 |
0.90 |
1.40 |
3.0 |
6.5 |
-40...+250 |
0.60 |
нержавеющая сталь |
нержавеющая сталь |
| 306369 |
22080.0006 (MS1140-6-SS) |
6 |
5.00 |
6.5 |
7.0 |
1.00 |
1.80 |
5.5 |
11.5 |
-40...+250 |
1.00 |
нержавеющая сталь |
нержавеющая сталь |
| 306370 |
22080.0008 (MS1140-8-SS) |
8 |
6.50 |
8.5 |
9.0 |
1.10 |
2.40 |
7.0 |
12.5 |
-40...+250 |
2.10 |
нержавеющая сталь |
нержавеющая сталь |
| 306371 |
22080.0010 (MS1140-10-SS) |
10 |
8.50 |
11.0 |
13.0 |
1.50 |
3.30 |
8.5 |
18.5 |
-40...+250 |
4.40 |
нержавеющая сталь |
нержавеющая сталь |
| 306372 |
22080.0012 (MS1140-12-SS) |
12 |
10.00 |
13.0 |
16.0 |
2.30 |
4.00 |
12.0 |
26.5 |
-40...+250 |
7.30 |
нержавеющая сталь |
нержавеющая сталь |

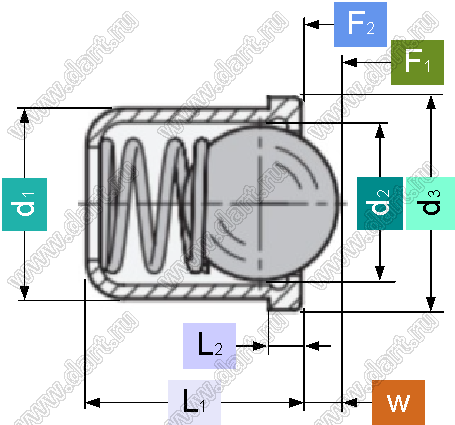

Серия MS
 |
|
Фиксаторы (стопорные штифты) пружинные серии MS нажимного типа применяются в различных областях, где необходимо надежно зафиксировать детали относительно друг друга.
Материал корпуса фиксатора (стопорного штифта) серии MS - латунь.
Материал шарика фиксатора (стопорного штифта) серии MS - нержавеющая сталь.
Фиксаторы (стопорные штифты) пружинные серии SS нажимного типа поставляются нами со склада и под заказ.
Условия поставки фиксаторов (стопорных штифтов) серии MS нажимного типа уточняйте у наших менеджеров.
|
Код
товара |
Наименование |
Размеры, мм |
Диапазон
рабочих
температур, °С |
Вес,
кг/1000 шт. |
Материалы |
| d1 |
d2 |
d3 |
L1 |
L2 |
w |
F1 |
F2 |
корпус |
шарик |
| 306373 |
22080.0203 (MS1140-3-MS) |
3 |
2.38 |
3.6 |
4.0 |
0.60 |
0.60 |
1.8 |
3.5 |
-40...+250 |
0.20 |
латунь |
нержавеющая сталь |
| 306374 |
22080.0204 (MS1140-4-MS) |
4 |
3.00 |
4.5 |
5.0 |
1.00 |
0.80 |
3.0 |
6.0 |
-40...+250 |
0.50 |
латунь |
нержавеющая сталь |
| 306375 |
22080.0205 (MS1140-5-MS) |
5 |
4.00 |
5.5 |
6.0 |
1.00 |
1.00 |
4.0 |
6.5 |
-40...+250 |
0.80 |
латунь |
нержавеющая сталь |
| 306376 |
22080.0206 (MS1140-6-MS) |
6 |
5.00 |
6.5 |
7.0 |
1.00 |
1.60 |
6.0 |
11.5 |
-40...+250 |
1.30 |
латунь |
нержавеющая сталь |
| 306377 |
22080.0208 (MS1140-8-MS) |
8 |
6.50 |
8.5 |
9.0 |
1.00 |
1.90 |
8.0 |
125.0 |
-40...+250 |
2.80 |
латунь |
нержавеющая сталь |
Серия KU
 |
|
Фиксаторы (стопорные штифты) пружинные серии KU нажимного типа применяются в различных областях, где необходимо надежно зафиксировать детали относительно друг друга.
Материал корпуса фиксатора (стопорного штифта) серии KU - пластик POM.
Материал шарика фиксатора (стопорного штифта) серии KU - нержавеющая сталь.
Фиксаторы (стопорные штифты) пружинные серии SS нажимного типа поставляются нами со склада и под заказ.
Условия поставки фиксаторов (стопорных штифтов) серии KU нажимного типа уточняйте у наших менеджеров.
|
Код
товара |
Наименование |
Размеры, мм |
Диапазон
рабочих
температур, °С |
Вес,
кг/1000 шт. |
Материалы |
| d1 |
d2 |
d3 |
L1 |
L2 |
w |
F1 |
F2 |
корпус |
шарик |
| 306378 |
22080.0403 (MS1140-3-KU) |
3 |
2.00 |
3.6 |
4.0 |
0.60 |
0.55 |
1.7 |
3.5 |
-30...+50 |
0.09 |
пластик POM |
нержавеющая сталь |
| 306379 |
22080.0404 (MS1140-4-KU) |
4 |
3.00 |
4.6 |
5.0 |
1.00 |
0.80 |
3.0 |
6.5 |
-30...+50 |
0.20 |
пластик POM |
нержавеющая сталь |
| 306380 |
22080.0405 (MS1140-5-KU) |
5 |
4.00 |
5.6 |
6.0 |
1.00 |
1.00 |
6.0 |
9.4 |
-30...+50 |
0.40 |
пластик POM |
нержавеющая сталь |
| 306381 |
22080.0406 (MS1140-6-KU) |
6 |
5.00 |
6.5 |
7.0 |
1.00 |
1.60 |
6.2 |
12.6 |
-30...+50 |
0.70 |
пластик POM |
нержавеющая сталь |
| 306382 |
22080.0408 (MS1140-8-KU) |
8 |
6.50 |
8.5 |
9.0 |
1.00 |
1.90 |
10.0 |
20.4 |
-30...+50 |
1.50 |
пластик POM |
нержавеющая сталь |
| 306383 |
22080.0410 (MS1140-10-KU) |
10 |
8.00 |
11.0 |
13.5 |
1.50 |
2.40 |
11.9 |
22.3 |
-30...+50 |
3.20 |
пластик POM |
нержавеющая сталь |
| 306384 |
22080.0412 (MS1140-12-KU) |
12 |
10.00 |
13.0 |
16.0 |
1.50 |
3.30 |
14.0 |
25.0 |
-30...+50 |
5.80 |
пластик POM |
нержавеющая сталь |
Серия KD
 |
|
Фиксаторы (стопорные штифты) пружинные серии KD нажимного типа применяются в различных областях, где необходимо надежно зафиксировать детали относительно друг друга.
Материал корпуса фиксатора (стопорного штифта) серии KD - пластик POM.
Материал шарика фиксатора (стопорного штифта) серии KD - пластик POM.
Фиксаторы (стопорные штифты) пружинные серии SS нажимного типа поставляются нами со склада и под заказ.
Условия поставки фиксаторов (стопорных штифтов) серии KD нажимного типа уточняйте у наших менеджеров.
|
Код
товара |
Наименование |
Размеры, мм |
Диапазон
рабочих
температур, °С |
Вес,
кг/1000 шт. |
Материалы |
| d1 |
d2 |
d3 |
L1 |
L2 |
w |
F1 |
F2 |
корпус |
шарик |
| 306385 |
22080.0604 (MS1140-4-KD) |
4 |
3.00 |
4.6 |
5.0 |
1.00 |
0.80 |
2.5 |
6.5 |
-30...+50 |
0.10 |
пластик POM |
пластик POM |
| 306386 |
22080.0605 (MS1140-5-KD) |
5 |
4.00 |
5.6 |
6.0 |
1.00 |
1.00 |
6.0 |
9.4 |
-30...+50 |
0.20 |
пластик POM |
пластик POM |
| 306387 |
22080.0606 (MS1140-6-KD) |
6 |
5.00 |
6.5 |
7.0 |
1.00 |
1.60 |
6.5 |
13.0 |
-30...+50 |
0.30 |
пластик POM |
пластик POM |
| 306388 |
22080.0608 (MS1140-8-KD) |
8 |
6.50 |
8.5 |
9.0 |
1.00 |
1.90 |
8.0 |
18.0 |
-30...+50 |
0.60 |
пластик POM |
пластик POM |
| 306389 |
22080.0610 (MS1140-10-KD) |
10 |
8.00 |
11.0 |
13.5 |
1.50 |
2.40 |
12.0 |
23.0 |
-30...+50 |
1.50 |
пластик POM |
пластик POM |
| 306390 |
22080.0612 (MS1140-12-KD) |
12 |
10.00 |
13.0 |
16.0 |
1.50 |
3.30 |
13.0 |
25.0 |
-30...+50 |
2.50 |
пластик POM |
пластик POM |
|
|
|
|
|
