| Моточные изделия |
Регулируемые ВЧ катушки

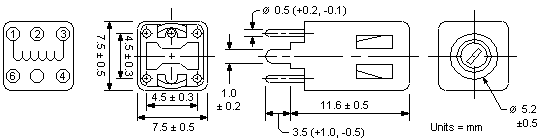

7 мм экранированные с ферромагнитным экраном
Стиль KS1383N - KS1421
| Наименование |
Индуктивность, мкГн |
Тестовая частота, МГц |
Добротность Q min. |
Сопротивление постоянному току, Ом (max.)
|
| min. |
nom. |
max. |
| KS1383N |
0,13 |
0,15 |
0,17 |
25 |
40 |
0,124 |
| KS1384N |
0,15 |
0,18 |
0,21 |
20 |
45 |
0,124 |
| KS1385N |
0,19 |
0,22 |
0,25 |
25 |
45 |
0,151 |
| KS1386N |
0,23 |
0,27 |
0,31 |
25 |
50 |
0,151 |
| KS1387N |
0,28 |
0,33 |
0,38 |
25 |
50 |
0,151 |
| KS1388N |
0,33 |
0,39 |
0,45 |
25 |
55 |
0,176 |
| KS1389N |
0,4 |
0,47 |
0,54 |
25 |
55 |
0,198 |
| KS1390N |
0,48 |
0,56 |
0,64 |
25 |
60 |
0,198 |
| KS1391N |
0,54 |
0,68 |
0,82 |
25 |
60 |
0,248 |
| KS1392N |
0,66 |
0,82 |
0,98 |
25 |
60 |
0,271 |
| KS1393N |
0,8 |
1 |
1,2 |
25 |
60 |
0,317 |
| KS1394N |
1 |
1,2 |
1,4 |
7,9 |
45 |
0,333 |
| KS1395N |
1,2 |
1,5 |
1,8 |
7,9 |
45 |
0,368 |
| KS1396N |
1,4 |
1,8 |
2,2 |
7,9 |
45 |
0,396 |
| KS1397N |
1,8 |
2,2 |
2,6 |
7,9 |
45 |
0,412 |
| KS1398N |
2,2 |
2,7 |
3,2 |
7,9 |
45 |
0,466 |
| KS1399N |
2,6 |
3,3 |
4 |
7,9 |
40 |
0,544 |
| KS1400N |
3,1 |
3,9 |
4,7 |
7,9 |
40 |
0,595 |
| KS1401N |
3,8 |
4,7 |
5,6 |
7,9 |
40 |
0,898 |
| KS1402N |
4,5 |
5,6 |
6,7 |
7,9 |
40 |
1,04 |
| KS1403N |
5,4 |
6,8 |
8,2 |
7,9 |
35 |
1,04 |
| KS1404N |
6,6 |
8,2 |
9,8 |
7,9 |
35 |
1,12 |
| KS1405N |
8 |
10 |
12 |
7,9 |
35 |
1,38 |
| KS1406N |
9 |
12 |
15 |
2,5 |
35 |
1,49 |
| KS1407N |
11 |
15 |
19 |
2,5 |
35 |
1,65 |
| KS1408N |
14 |
18 |
23 |
2,5 |
35 |
2,42 |
| KS1409N |
17 |
22 |
28 |
2,5 |
35 |
2,75 |
| KS1410N |
20 |
27 |
34 |
2,5 |
40 |
3,71 |
| KS1411N |
25 |
33 |
41 |
2,5 |
40 |
3,71 |
| KS1412N |
29 |
39 |
49 |
2,5 |
40 |
4,01 |
| KS1413N |
35 |
47 |
59 |
2,5 |
40 |
7,37 |
| KS1414N |
42 |
56 |
70 |
2,5 |
40 |
8,48 |
| KS1415N |
51 |
68 |
85 |
2,5 |
40 |
13,34 |
| KS1416N |
65 |
82 |
103 |
2,5 |
40 |
14,72 |
| KS1417N |
75 |
100 |
125 |
2,5 |
40 |
16,42 |
| KS1418N |
90 |
120 |
150 |
2,5 |
40 |
17,76 |
| KS1419N |
113 |
150 |
188 |
2,5 |
40 |
19,76 |
| KS1420N |
135 |
180 |
225 |
2,5 |
40 |
22,01 |
| KS1421N |
165 |
220 |
275 |
2,5 |
40 |
24,25 |
|
|
|
|
