| Проволочные литые ферритовые ЧИП дроссели |
 |
CF322522
серия проволочных литых ферритовых ЧИП дросселей |
|

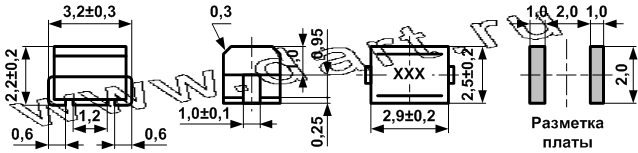

Индуктив-ность, мкГн |
Допуск |
Добротность Q (min) |
Тестовая частота, МГц |
Частота саморе-зонанса (min), МГц |
Сопроти-вление постоянному току, Ом (max) |
Номинальный ток, мA |
CF322522-R12 |
0,12 |
M,K |
30 |
25,2 |
500 |
0,22 |
450 |
CF322522-R15 |
0,15 |
M,K |
30 |
25,2 |
450 |
0,25 |
450 |
CF322522-R18 |
0,18 |
M,K |
30 |
25,2 |
400 |
0,28 |
450 |
CF322522-R22 |
0,22 |
M,K |
30 |
25,2 |
350 |
0,32 |
450 |
CF322522-R27 |
0,27 |
M,K |
30 |
25,2 |
320 |
0,36 |
450 |
CF322522-R33 |
0,33 |
M,K |
30 |
25,2 |
300 |
0,40 |
450 |
CF322522-R39 |
0,39 |
M,K |
30 |
25,2 |
250 |
0,45 |
450 |
CF322522-R47 |
0,47 |
M,K |
30 |
25,2 |
220 |
0,50 |
450 |
CF322522-R56 |
0,56 |
M,K |
30 |
25,2 |
180 |
0,55 |
450 |
CF322522-R68 |
0,68 |
M,K |
30 |
25,2 |
160 |
0,60 |
450 |
CF322522-R82 |
0,82 |
M,K |
30 |
25,2 |
140 |
0,65 |
450 |
CF322522-1R0 |
1,0 |
M,K |
30 |
7,96 |
120 |
0,70 |
400 |
CF322522-1R2 |
1,2 |
M,K |
30 |
7,96 |
100 |
0,75 |
390 |
CF322522-1R5 |
1,5 |
M,K |
30 |
7,96 |
85 |
0,85 |
370 |
CF322522-1R8 |
1,8 |
M,K |
30 |
7,96 |
80 |
0,90 |
350 |
CF322522-2R2 |
2,2 |
M,K |
30 |
7,96 |
75 |
1,00 |
320 |
CF322522-2R7 |
2,7 |
M,K |
30 |
7,96 |
70 |
1,10 |
290 |
CF322522-3R3 |
3,3 |
K,J |
30 |
7,96 |
60 |
1,20 |
260 |
CF322522-3R9 |
3,9 |
K,J |
30 |
7,96 |
55 |
1,30 |
250 |
CF322522-4R7 |
4,7 |
K,J |
30 |
7,96 |
50 |
1,50 |
220 |
CF322522-5R6 |
5,6 |
K,J |
30 |
7,96 |
47 |
1,60 |
200 |
CF322522-6R8 |
6,8 |
K,J |
30 |
7,96 |
43 |
1,80 |
180 |
CF322522-8R2 |
8,2 |
K,J |
30 |
7,96 |
40 |
2,00 |
170 |
CF322522-100 |
10,0 |
K,J |
30 |
2,52 |
36 |
2,10 |
150 |
CF322522-120 |
12,0 |
K,J |
30 |
2,52 |
33 |
2,50 |
140 |
CF322522-150 |
15,0 |
K,J |
30 |
2,52 |
28 |
2,80 |
130 |
CF322522-180 |
18,0 |
K,J |
30 |
2,52 |
25 |
3,30 |
120 |
CF322522-220 |
22,0 |
K,J |
30 |
2,52 |
23 |
3,70 |
110 |
CF322522-270 |
27,0 |
K,J |
30 |
2,52 |
18 |
5,00 |
80 |
CF322522-330 |
33,0 |
K,J |
30 |
2,52 |
17 |
5,60 |
70 |
CF322522-390 |
39,0 |
K,J |
30 |
2,52 |
16 |
6,40 |
65 |
CF322522-470 |
47,0 |
K,J |
30 |
2,52 |
15 |
7,00 |
60 |
CF322522-560 |
56,0 |
K,J |
30 |
2,52 |
13 |
8,00 |
55 |
CF322522-680 |
68,0 |
K,J |
30 |
2,52 |
12 |
9,00 |
50 |
CF322522-820 |
82,0 |
K,J |
30 |
2,52 |
11 |
10,00 |
45 |
CF322522-101 |
100 |
K,J |
20 |
0,796 |
10 |
11,00 |
40 |
CF322522-121 |
120 |
K,J |
20 |
0,796 |
10 |
12,00 |
70 |
CF322522-151 |
150 |
K,J |
20 |
0,796 |
8 |
15,00 |
65 |
CF322522-181 |
180 |
K,J |
20 |
0,796 |
7 |
17,00 |
60 |
CF322522-221 |
220 |
K,J |
20 |
0,796 |
7 |
21,00 |
50 |
Примечания:
Допуски: M: ± 20%, K: ± 10%, J: ± 5% -
Рабочая температура: -25° C ... +100° C
-
Температура хранения: -40° C ... +100° C
-
Повышение температуры: 20° C (max)
-
Температура окружающей среды: +80° C (max)
-
Температура пайки: +260° C (max) в течение 10 секунд
-
Индуктивность и добротность измерены прибором HP4291B
-
Частота последовательного резонанса измерена прибором HP8753E или HP8720D
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<50° C
