| Мощные дроссели для поверхностного монтажа |
 |

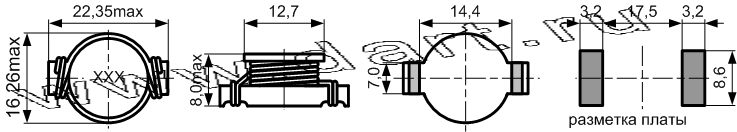

CSH136S
серия неэкранированных мощных дросселей для поверхностного монтажа |
Наименование |
Марки-ровка |
Индуктив-ность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (max.) |
Номиналь-ный ток, А |
Ток насыще-ния, А |
CSH136S-R78M |
781 |
0,78 |
100 |
0,0026 |
15 |
30 |
CSH136S-1R5M |
152 |
1,5 |
100 |
0,0040 |
15 |
25 |
CSH136S-2R2M |
222 |
2,2 |
100 |
0,0061 |
12 |
20 |
CSH136S-3R3M |
332 |
3,3 |
100 |
0,0086 |
10 |
17 |
CSH136S-3R9M |
392 |
3,9 |
100 |
0,0100 |
9,0 |
15 |
CSH136S-4R7M |
472 |
4,7 |
100 |
0,0140 |
8,4 |
13 |
CSH136S-6R0M |
602 |
6,0 |
100 |
0,0170 |
7,5 |
12 |
CSH136S-7R8M |
782 |
7,8 |
100 |
0,0180 |
7,5 |
11 |
CSH136S-100M |
103 |
10 |
100 |
0,0260 |
6,0 |
10 |
CSH136S-150M |
153 |
15 |
100 |
0,0320 |
4,4 |
8,0 |
Примечания:
-
Допуск: M: ± 20%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
Упаковка
|
|
|
|
