| Мощные дроссели для поверхностного монтажа |
 |
CSN0410H
серия экранированных мощных дросселей для поверхностного монтажа |
| Наименование |
Маркировка |
Индуктивность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (max.) |
Номинальный ток, мА |
| CSN0410H-2R2M |
2R2 |
2,2 |
100 |
0,12 |
950 |
| CSN0410H-3R3M |
3R3 |
3,3 |
100 |
0,17 |
770 |
| CSN0410H-4R7M |
4R7 |
4,7 |
100 |
0,22 |
750 |
| CSN0410H-6R8M |
6R8 |
6,8 |
100 |
0,3 |
620 |
| CSN0410H-100M |
100 |
10 |
100 |
0,46 |
500 |
| CSN0410H-150M |
150 |
15 |
100 |
0,68 |
400 |
| CSN0410H-220M |
220 |
22 |
100 |
1,07 |
300 |
| CSN0410H-330M |
330 |
33 |
100 |
1,65 |
240 |
| CSN0410H-470M |
470 |
47 |
100 |
2,84 |
180 |
| CSN0410H-560M |
560 |
56 |
100 |
3,2 |
150 |
| CSN0410H-680M |
680 |
68 |
100 |
3,7 |
130 |
| CSN0410H-820M |
820 |
82 |
100 |
4,69 |
110 |
| CSN0410H-101M |
101 |
100 |
100 |
5,21 |
100 |
Примечания:
-
Допуск: M: ± 20%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A или HP4285A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе
или превышении температуры < t<40° C
-
Очень низкий
профиль для использования в DC-DC преобразователях, драйверах ЖК-модулей,
ноутбуках,
электролюминесцентной подсветке для цифровых видеокамер и других портативных
устройствах
Упаковка

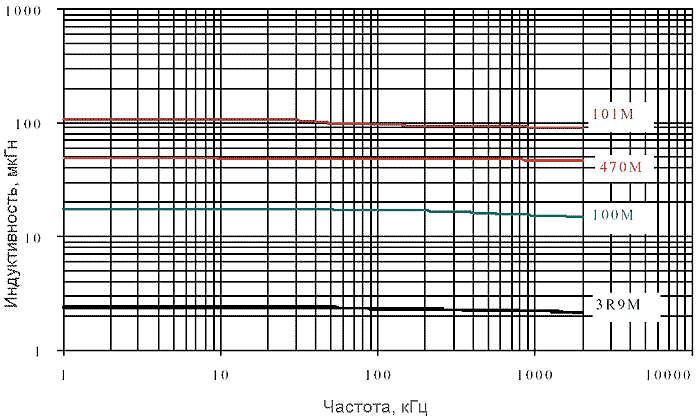

Зависимость индуктивности от частоты:

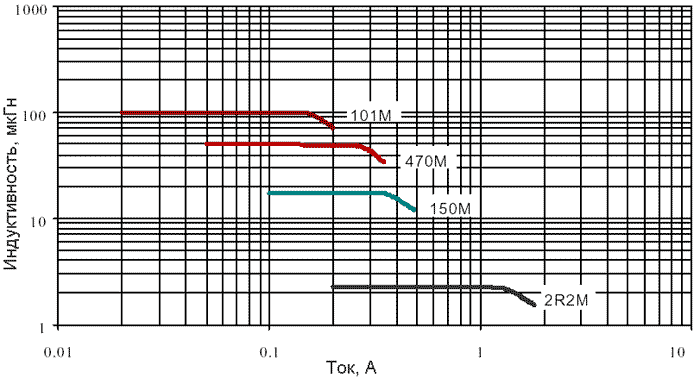

Зависимость индуктивности от тока:
 |
|
|
|
