| Мощные дроссели для поверхностного монтажа |
 |

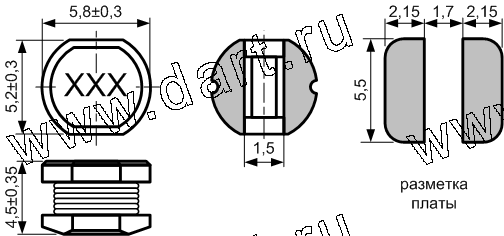

CSN054D
серия неэкранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота, кГц | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSN054D-100M | 100 | 10 | 100 | 0,1 | 1,44 |
CSN054D-120M | 120 | 12 | 100 | 0,12 | 1,4 |
CSN054D-150M | 150 | 15 | 100 | 0,14 | 1,3 |
CSN054D-180M | 180 | 18 | 100 | 0,15 | 1,23 |
CSN054D-220M | 220 | 22 | 100 | 0,18 | 1,11 |
CSN054D-270M | 270 | 27 | 100 | 0,2 | 0,97 |
CSN054D-330L | 330 | 33 | 100 | 0,23 | 0,88 |
CSN054D-390L | 390 | 39 | 100 | 0,32 | 0,8 |
CSN054D-470L | 470 | 47 | 100 | 0,37 | 0,72 |
CSN054D-560K | 560 | 56 | 100 | 0,42 | 0,68 |
CSN054D-680K | 680 | 68 | 100 | 0,46 | 0,61 |
CSN054D-820K | 820 | 82 | 100 | 0,6 | 0,58 |
CSN054D-101K | 101 | 100 | 10 | 0,7 | 0,52 |
CSN054D-121K | 121 | 120 | 10 | 0,93 | 0,48 |
CSN054D-151K | 151 | 150 | 10 | 1,1 | 0,4 |
CSN054D-181K | 181 | 180 | 10 | 1,38 | 0,38 |
CSN054D-221K | 221 | 220 | 10 | 1,57 | 0,35 |
CSN054D-271K | 271 | 270 | 10 | 1,85 | 0,3 |
Примечания:
-
Допуск: M: ± 20%, L: ± 15%, K: ± 10%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
|
|
|
|
