| Мощные дроссели для поверхностного монтажа |
 |

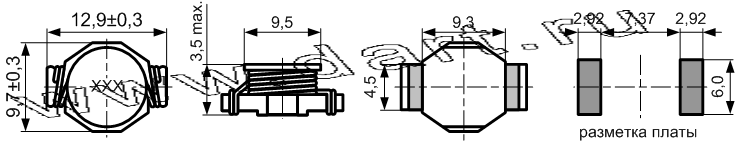

CSN082S
серия неэкранированных мощных дросселей для поверхностного монтажа |
Наименование |
Марки-ровка |
Индуктив-ность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (max.) |
Номи-нальный ток, А |
Ток насыще-ния, А |
CSN082S-100M |
103 |
10 |
100 |
0,11 |
2,0 |
2,4 |
CSN082S-150M |
153 |
15 |
100 |
0,15 |
1,5 |
2,0 |
CSN082S-220M |
223 |
22 |
100 |
0,23 |
1,3 |
1,6 |
CSN082S-330M |
333 |
33 |
100 |
0,30 |
1,1 |
1,4 |
CSN082S-470M |
473 |
47 |
100 |
0,39 |
0,8 |
1,0 |
CSN082S-680M |
683 |
68 |
100 |
0,66 |
0,7 |
0,9 |
CSN082S-101M |
104 |
100 |
100 |
0,84 |
0,6 |
0,7 |
CSN082S-151M |
154 |
150 |
100 |
1,20 |
0,5 |
0,6 |
CSN082S-221M |
224 |
220 |
100 |
1,90 |
0,4 |
0,5 |
CSN082S-331M |
334 |
330 |
100 |
2,70 |
0,3 |
0,4 |
CSN082S-471M |
474 |
470 |
100 |
4,00 |
0,2 |
0,3 |
CSN082S-681M |
684 |
680 |
100 |
5,30 |
0,1 |
0,2 |
CSN082S-102M |
105 |
1000 |
100 |
8,40 |
0,05 |
0,1 |
Примечания:
-
Допуски: M: ± 20%, L: ± 15%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
Упаковка
|
|
|
|
