Мощные дроссели для поверхностного монтажа

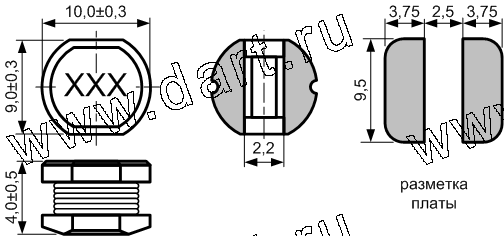

CSN104D серия неэкранированных мощных дросселей для поверхностного монтажа

CSN104D

серия неэкранированных мощных дросселей для поверхностного монтажа

CSN104D серия неэкранированных мощных дросселей для поверхностного монтажа

Наименование
Маркировка
Индуктивность, мкГн
Тестовая частота, кГц
Сопротивление постоянному току, мОм (max.)
Номинальный ток, А
CSN104D-100M
100
10
100
0,053
2,38
CSN104D-120M
120
12
100
0,061
2,13
CSN104D-150M
150
15
100
0,07
1,87
CSN104D-180M
180
18
100
0,081
1,73
CSN104D-220M
220
22
100
0,088
1,6
CSN104D-270M
270
27
100
0,1
1,44
CSN104D-330M
330
33
100
0,12
1,26
CSN104D-390M
390
39
100
0,151
1,2
CSN104D-470M
470
47
100
0,17
1,1
CSN104D-560K
560
56
100
0,199
1,01
CSN104D-680K
680
68
100
0,223
0,91
CSN104D-820K
820
82
100
0,252
0,85
CSN104D-101K
101
100
10
0,344
0,74
CSN104D-121K
121
120
10
0,396
0,69
CSN104D-151K
151
150
10
0,544
0,61
CSN104D-181K
181
180
10
0,621
0,56
CSN104D-221K
221
220
10
0,721
0,53
CSN104D-271K
271
270
10
0,949
0,45
CSN104D-331K
331
330
10
1,1
0,42
CSN104D-391K
391
390
10
1,245
0,38
CSN104D-471K
471
470
10
1,526
0,35
CSN104D-561K
561
560
10
1,904
0,32

Примечания:

  • Допуски: M: ± 20%, L: ± 15%, K: ± 10%
  • Рабочая температура: : -25° C ... +85° C
  • Индуктивность измерена LCR-метром HP4284A
  • Сопротивление постоянному току измерено миллиомметром 502BC
  • Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
Упаковка
