| Мощные дроссели для поверхностного монтажа |
 |

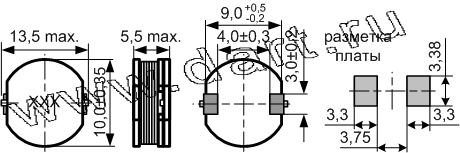

CSN105B
серия неэкранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSN105B-100M | 100 | 10 | 2,52 МГц | 0,06 | 2,60 |
CSN105B-120M | 120 | 12 | 2,52 МГц | 0,07 | 2,45 |
CSN105B-150M | 150 | 15 | 2,52 МГц | 0,08 | 2,27 |
CSN105B-180M | 180 | 18 | 2,52 МГц | 0,09 | 2,15 |
CSN105B-220M | 220 | 22 | 2,52 МГц | 0,10 | 1,95 |
CSN105B-270M | 270 | 27 | 2,52 МГц | 0,11 | 1,76 |
CSN105B-330M | 330 | 33 | 2,52 МГц | 0,12 | 1,50 |
|
CSN105B-390M
|
390 | 39 | 2,52 МГц | 0,14 | 1,37 |
CSN105B-470K | 470 | 47 | 2,52 МГц | 0,17 | 1,28 |
CSN105B-560K | 560 | 56 | 2,52 МГц | 0,19 | 1,17 |
CSN105B-680K | 680 | 68 | 2,52 МГц | 0,22 | 1,11 |
CSN105B-820K | 820 | 82 | 2,52 МГц | 0,25 | 1,00 |
CSN105B-101K | 101 | 100 | 1 кГц | 0,35 | 0,97 |
CSN105B-121K | 121 | 120 | 1 кГц | 0,40 | 0,89 |
CSN105B-151K | 151 | 150 | 1 кГц | 0,47 | 0,78 |
CSN105B-181K | 181 | 180 | 1 кГц | 0,63 | 0,72 |
CSN105B-221K | 221 | 220 | 1 кГц | 0,73 | 0,66 |
CSN105B-271K | 271 | 270 | 1 кГц | 0,97 | 0,57 |
CSN105B-331K | 331 | 330 | 1 кГц | 1,15 | 0,52 |
CSN105B-391K | 391 | 390 | 1 кГц | 1,30 | 0,48 |
CSN105B-471K | 471 | 470 | 1 кГц | 1,48 | 0,42 |
CSN105B-561K | 561 | 560 | 1 кГц | 1,90 | 0,33 |
CSN105B-681K | 681 | 680 | 1 кГц | 2,25 | 0,28 |
CSN105B-821K | 821 | 820 | 1 кГц | 2,55 | 0,24 |
Примечания:
-
Допуски: M: ± 20%, L: ± 15%, K: ± 10%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
Упаковка
|
|
|
|
