| Мощные дроссели для поверхностного монтажа |
 |

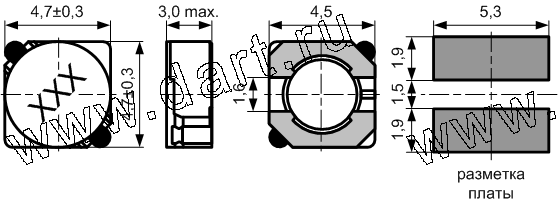

CSS0428P
серия экранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота, кГц | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSS0428P-1R2N |
1R2 |
1,2 |
100 |
23,6 |
2,56 |
CSS0428P-1R8N |
1R8 |
1,8 |
100 |
27,5 |
2,20 |
CSS0428P-2R2N |
2R2 |
2,2 |
100 |
31,3 |
2,04 |
CSS0428P-2R7N |
2R7 |
2,7 |
100 |
43,3 |
1,60 |
CSS0428P-3R3N |
3R3 |
3,3 |
100 |
49,2 |
1,57 |
CSS0428P-3R9N |
3R9 |
3,9 |
100 |
64,8 |
1,44 |
CSS0428P-4R7N |
4R7 |
4,7 |
100 |
72,0 |
1,32 |
CSS0428P-5R6N |
5R6 |
5,6 |
100 |
100,9 |
1,17 |
CSS0428P-6R8N |
6R8 |
6,8 |
100 |
108,9 |
1,12 |
CSS0428P-8R2N |
8R2 |
8,2 |
100 |
117,5 |
1,04 |
CSS0428P-100N |
100 |
10 |
100 |
128,3 |
1,00 |
CSS0428P-120N |
120 |
12 |
100 |
131,6 |
0,84 |
CSS0428P-150N |
150 |
15 |
100 |
149,0 |
0,76 |
CSS0428P-180N |
180 |
18 |
100 |
166,0 |
0,72 |
CSS0428P-220N |
220 |
22 |
100 |
235,0 |
0,70 |
CSS0428P-270N |
270 |
27 |
100 |
261,0 |
0,58 |
CSS0428P-330N |
330 |
33 |
100 |
331,3 |
0,56 |
CSS0428P-390N |
390 |
39 |
100 |
383,7 |
0,50 |
CSS0428P-470N |
470 |
47 |
100 |
587,0 |
0,48 |
CSS0428P-560N |
560 |
56 |
100 |
624,5 |
0,41 |
CSS0428P-680N |
680 |
68 |
100 |
699,0 |
0,35 |
CSS0428P-820N |
820 |
82 |
100 |
914,8 |
0,32 |
CSS0428P-101N |
101 |
100 |
100 |
1020 |
0,29 |
CSS0428P-121N |
121 |
120 |
100 |
1270 |
0,27 |
CSS0428P-151N |
151 |
150 |
100 |
1350 |
0,24 |
CSS0428P-181N |
181 |
180 |
100 |
1540 |
0,22 |
Примечания:
-
Допуск: N: ± 30%
-
Рабочая температура: : -40° C ... +100° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
|
|
|
|
