| Мощные дроссели для поверхностного монтажа |
 |

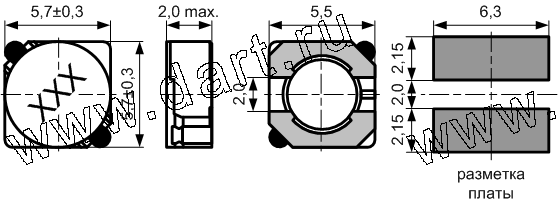

CSS0518P
серия экранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота, кГц | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSS0518P-4R1N |
4R1 |
4,1 |
10 |
57 |
1,95 |
CSS0518P-5R4N |
5R4 |
5,4 |
10 |
76 |
1,60 |
CSS0518P-6R2N |
6R2 |
6,2 |
10 |
96 |
1,40 |
CSS0518P-8R9N |
8R9 |
8,9 |
10 |
116 |
1,25 |
CSS0518P-100N |
100 |
10 |
10 |
124 |
1,20 |
CSS0518P-120N |
120 |
12 |
10 |
153 |
1,10 |
CSS0518P-150N |
150 |
15 |
10 |
196 |
0,97 |
CSS0518P-180N |
180 |
18 |
10 |
210 |
0,85 |
CSS0518P-220N |
220 |
22 |
10 |
290 |
0,80 |
CSS0518P-270N |
270 |
27 |
10 |
330 |
0,75 |
CSS0518P-330N |
330 |
33 |
10 |
385 |
0,65 |
CSS0518P-390N |
390 |
39 |
10 |
520 |
0,57 |
CSS0518P-470N |
470 |
47 |
10 |
595 |
0,54 |
CSS0518P-560N |
560 |
56 |
10 |
665 |
0,50 |
CSS0518P-680N |
680 |
68 |
10 |
840 |
0,43 |
CSS0518P-820N |
820 |
82 |
10 |
978 |
0,41 |
CSS0518P-101N |
101 |
100 |
10 |
1200 |
0,36 |
Примечания:
-
Допуск: N: ± 30%
-
Рабочая температура: : -30° C ... +100° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
|
|
|
|
