| Мощные дроссели для поверхностного монтажа |
 |

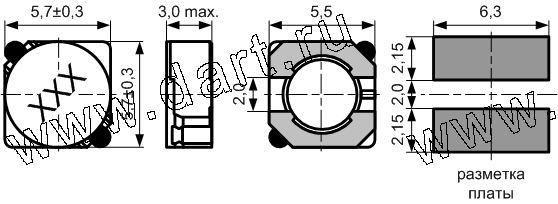

CSS0528P
серия экранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота, кГц | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSS0528P-2R5N |
2R5 |
2,5 |
10 |
18 |
2,60 |
CSS0528P-3R0N |
3R0 |
3,0 |
10 |
24 |
2,40 |
CSS0528P-4R2N |
4R2 |
4,2 |
10 |
31 |
2,20 |
CSS0528P-5R3N |
5R3 |
5,3 |
10 |
38 |
1,90 |
CSS0528P-6R2N |
6R2 |
6,2 |
10 |
45 |
1,80 |
CSS0528P-8R2N |
8R2 |
8,2 |
10 |
53 |
1,60 |
CSS0528P-100N |
100 |
10 |
10 |
65 |
1,30 |
CSS0528P-120N |
120 |
12 |
10 |
76 |
1,20 |
CSS0528P-150N |
150 |
15 |
10 |
103 |
1,10 |
CSS0528P-180N |
180 |
18 |
10 |
110 |
1,00 |
CSS0528P-220N |
220 |
22 |
10 |
122 |
0,90 |
CSS0528P-270N |
270 |
27 |
10 |
175 |
0,85 |
CSS0528P-330N |
330 |
33 |
10 |
189 |
0,75 |
CSS0528P-390N |
390 |
39 |
10 |
212 |
0,70 |
CSS0528P-470N |
470 |
47 |
10 |
250 |
0,62 |
CSS0528P-560N |
560 |
56 |
10 |
305 |
0,58 |
CSS0528P-680N |
680 |
68 |
10 |
355 |
0,52 |
CSS0528P-820N |
820 |
82 |
10 |
463 |
0,46 |
CSS0528P-101N |
101 |
100 |
10 |
520 |
0,42 |
Примечания:
-
Допуск: N: ± 30%
-
Рабочая температура: : -40° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 35% при номинальном токе или превышении температуры Δt<40° C
|
|
|
|
