| Мощные дроссели для поверхностного монтажа |
 |

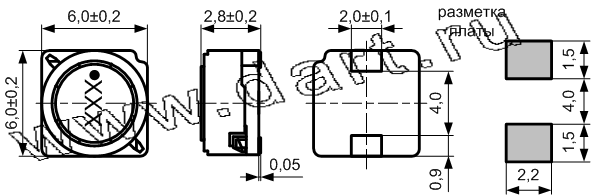

CSS0628F
серия экранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота, кГц | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSS0628F-4R7M |
4R7 |
4,7 |
1 |
0,0340 |
1,60 |
CSS0628F-6R8M |
6R8 |
6,8 |
1 |
0,0424 |
1,50 |
CSS0628F-100M |
100 |
10 |
1 |
0,0638 |
1,30 |
CSS0628F-150M |
150 |
15 |
1 |
0,0894 |
1,00 |
CSS0628F-220M |
220 |
22 |
1 |
0,1240 |
0,77 |
CSS0628F-330M |
330 |
33 |
1 |
0,1770 |
0,69 |
CSS0628F-470M |
470 |
47 |
1 |
0,2520 |
0,59 |
CSS0628F-680M |
680 |
68 |
1 |
0,3480 |
0,50 |
CSS0628F-101M |
101 |
100 |
1 |
0,5160 |
0,42 |
Примечания:
-
Допуск: M: ± 20%
-
Рабочая температура: : -20° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 30% при номинальном токе или превышении температуры Δt<25° C
|
|
|
|
