Мощные дроссели для поверхностного монтажа |
 |

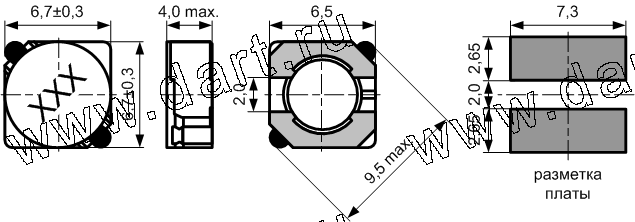

CSS0638P
серия экранированных мощных дросселей для поверхностного монтажа |

Наименование |
Марки-ровка |
Индуктив-ность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (мax.) |
Номи-нальный ток, А |
CSS0638P-3R3N |
3R3 |
3,3 |
10 |
20 |
3,50 |
CSS0638P-5R0N |
5R0 |
5,0 |
10 |
24 |
2,90 |
CSS0638P-6R2N |
6R2 |
6,2 |
10 |
27 |
2,50 |
CSS0638P-7R4N |
7R4 |
7,4 |
10 |
31 |
2,30 |
CSS0638P-8R7N |
8R7 |
8,7 |
10 |
34 |
2,20 |
CSS0638P-100N |
100 |
10 |
10 |
38 |
2,00 |
CSS0638P-120N |
120 |
12 |
10 |
53 |
1,70 |
CSS0638P-150N |
150 |
15 |
10 |
57 |
1,60 |
CSS0638P-180N |
180 |
18 |
10 |
92 |
1,50 |
CSS0638P-220N |
220 |
22 |
10 |
96 |
1,30 |
CSS0638P-270N |
270 |
27 |
10 |
109 |
1,20 |
CSS0638P-330N |
330 |
33 |
10 |
124 |
1,10 |
CSS0638P-390N |
390 |
39 |
10 |
138 |
1,00 |
CSS0638P-470N |
470 |
47 |
10 |
155 |
0,95 |
CSS0638P-560N |
560 |
56 |
10 |
202 |
0,85 |
CSS0638P-680N |
680 |
68 |
10 |
234 |
0,75 |
CSS0638P-820N |
820 |
82 |
10 |
324 |
0,70 |
CSS0638P-101N |
101 |
100 |
10 |
358 |
0,65 |
Примечания:
-
Допуск: N: ± 30%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 35% при номинальном токе или превышении температуры Δt<40° C
|
|
|
|
