| Мощные дроссели для поверхностного монтажа |
 |

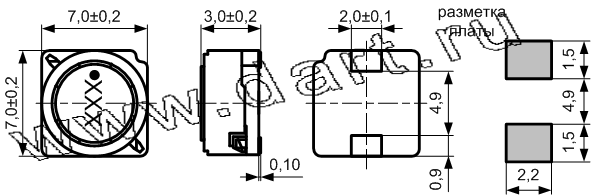

CSS0730F
серия экранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота, кГц | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSS0730F-3R3M |
3R3 |
3,3 |
1 |
0,028 |
1,80 |
CSS0730F-4R7M |
4R7 |
4,7 |
1 |
0,044 |
1,60 |
CSS0730F-6R8M |
6R8 |
6,8 |
1 |
0,050 |
1,50 |
CSS0730F-100M |
100 |
10 |
1 |
0,064 |
1,30 |
CSS0730F-150M |
150 |
15 |
1 |
0,104 |
1,00 |
CSS0730F-220M |
220 |
22 |
1 |
0,132 |
0,86 |
CSS0730F-330M |
330 |
33 |
1 |
0,192 |
0,65 |
CSS0730F-470M |
470 |
47 |
1 |
0,288 |
0,57 |
CSS0730F-680M |
680 |
68 |
1 |
0,372 |
0,49 |
CSS0730F-101M |
101 |
100 |
1 |
0,540 |
0,35 |
Примечания:
-
Допуск: M: ± 20%
-
Рабочая температура: : -20° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
|
|
|
|
