| Мощные дроссели для поверхностного монтажа |
 |

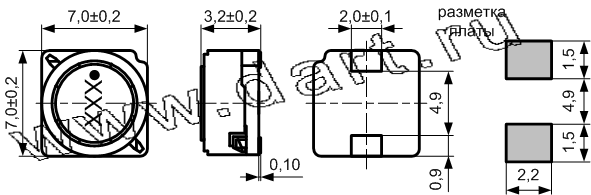

CSS0732F
серия экранированных мощных дросселей для поверхностного монтажа |
Наименование | Маркировка | Индуктивность, мкГн | Тестовая частота, кГц | Сопротивление постоянному току, мОм (max.) | Номинальный ток, А |
CSS0732F-3R3M |
3R3 |
3,3 |
1 |
0,028 |
1,90 |
CSS0732F-4R7M |
4R7 |
4,7 |
1 |
0,044 |
1,70 |
CSS0732F-6R8M |
6R8 |
6,8 |
1 |
0,050 |
1,60 |
CSS0732F-100M |
100 |
10 |
1 |
0,064 |
1,40 |
CSS0732F-150M |
150 |
15 |
1 |
0,090 |
1,10 |
CSS0732F-220M |
220 |
22 |
1 |
0,132 |
0,96 |
CSS0732F-330M |
330 |
33 |
1 |
0,192 |
0,75 |
CSS0732F-470M |
470 |
47 |
1 |
0,288 |
0,67 |
CSS0732F-680M |
680 |
68 |
1 |
0,372 |
0,59 |
CSS0732F-101M |
101 |
100 |
1 |
0,54 |
0,45 |
CSS0732F-151M |
151 |
150 |
1 |
0,78 |
0,37 |
CSS0732F-221M |
221 |
220 |
1 |
1,26 |
0,29 |
CSS0732F-331M |
331 |
330 |
1 |
2,00 |
0,22 |
CSS0732F-471M |
471 |
470 |
1 |
2,46 |
0,20 |
CSS0732F-681M |
681 |
680 |
1 |
3,78 |
0,16 |
CSS0732F-102M |
102 |
1000 |
1 |
5,74 |
0,13 |
Примечания:
-
Допуск: M: ± 30%
-
Рабочая температура: : -20° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
|
|
|
|
