| Мощные дроссели для поверхностного монтажа |
 |

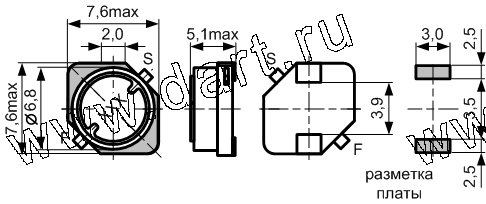

CSS075F
серия экранированных мощных дросселей для поверхностного монтажа |
| Наименование |
Маркировка |
Индуктивность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (max.) |
Номинальный ток, А |
| CSS075F-1R0M |
1R0 |
1 |
100 |
0,02 |
2,8 |
| CSS075F-1R5M |
1R5 |
1,5 |
100 |
0,024 |
2,59 |
| CSS075F-2R2M |
2R2 |
2,2 |
100 |
0,028 |
2,38 |
| CSS075F-3R3M |
3R3 |
3,3 |
100 |
0,034 |
2,14 |
| CSS075F-4R7M |
4R7 |
4,7 |
100 |
0,039 |
1,96 |
| CSS075F-6R8M |
6R8 |
6,8 |
100 |
0,05 |
1,79 |
| CSS075F-100M |
100 |
10 |
100 |
0,055 |
1,63 |
| CSS075F-120M |
120 |
12 |
100 |
0,073 |
1,42 |
| CSS075F-150M |
150 |
15 |
100 |
0,081 |
1,33 |
| CSS075F-180M |
180 |
18 |
100 |
0,102 |
1,15 |
| CSS075F-220M |
220 |
22 |
100 |
0,115 |
1,09 |
| CSS075F-270M |
270 |
27 |
100 |
0,159 |
0,91 |
| CSS075F-330M |
330 |
33 |
100 |
0,182 |
0,84 |
| CSS075F-390M |
390 |
39 |
100 |
0,199 |
0,8 |
| CSS075F-470M |
470 |
47 |
100 |
0,221 |
0,75 |
| CSS075F-560M |
560 |
56 |
100 |
0,306 |
0,64 |
| CSS075F-680M |
680 |
68 |
100 |
0,345 |
0,6 |
| CSS075F-820M |
820 |
82 |
100 |
0,39 |
0,57 |
| CSS075F-101M |
101 |
100 |
100 |
0,432 |
0,5 |
| CSS075F-121M |
121 |
120 |
100 |
0,44 |
0,47 |
| CSS075F-151M |
151 |
150 |
100 |
0,73 |
0,4 |
| CSS075F-181M |
181 |
180 |
100 |
0,78 |
0,39 |
| CSS075F-221M |
221 |
220 |
100 |
0,94 |
0,33 |
| CSS075F-271M |
271 |
270 |
100 |
1,25 |
0,31 |
| CSS075F-331M |
331 |
330 |
100 |
1,4 |
0,27 |
| CSS075F-391M |
391 |
390 |
100 |
1,52 |
0,27 |
| CSS075F-471M |
471 |
470 |
100 |
1,7 |
0,25 |
| CSS075F-561M |
561 |
560 |
100 |
2,39 |
0,22 |
Примечания:
-
Допуски: M: ± 20%, L: ± 15%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении
температуры Δt<40° C
Упаковка
|
|
|
|
