| Мощные дроссели для поверхностного монтажа |
 |

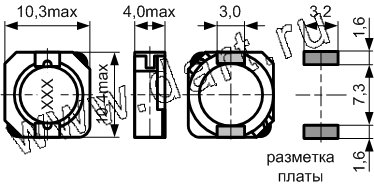

CSS1038G
серия экранированных мощных дросселей для поверхностного монтажа |
Наименование |
Марки-ровка |
Индуктив-ность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (мax.) |
Номи-нальный ток, А |
Ток насыщения, А |
CSS1038G-1R5N |
1R5 |
1,5 |
100 |
8,1 |
6,50 |
10,00 |
CSS1038G-2R5N |
2R5 |
2,5 |
100 |
10,5 |
6,10 |
7,50 |
CSS1038G-3R8N |
3R8 |
3,8 |
100 |
13,0 |
5,50 |
6,00 |
CSS1038G-5R2N |
5R2 |
5,2 |
100 |
22 |
5,40 |
5,50 |
CSS1038G-7R0N |
7R0 |
7,0 |
100 |
27 |
4,50 |
4,80 |
CSS1038G-100N |
100 |
10 |
100 |
35 |
3,80 |
4,40 |
CSS1038G-150N |
150 |
15 |
100 |
50 |
3,10 |
3,60 |
CSS1038G-220N |
220 |
22 |
100 |
73 |
2,50 |
2,90 |
CSS1038G-330N |
330 |
33 |
100 |
93 |
2,20 |
2,30 |
CSS1038G-470N |
470 |
47 |
100 |
128 |
1,90 |
2,10 |
CSS1038G-680N |
680 |
68 |
100 |
213 |
1,42 |
1,50 |
CSS1038G-101N |
101 |
100 |
100 |
304 |
1,25 |
1,35 |
CSS1038G-151N |
151 |
150 |
100 |
506 |
0,85 |
1,15 |
CSS1038G-221N |
221 |
220 |
100 |
756 |
0,70 |
0,92 |
CSS1038G-331N |
331 |
330 |
100 |
1090 |
0,52 |
0,70 |
Примечания:
-
Допуск: N: ± 30%
-
Рабочая температура: : -30° C ... +100° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 35% при номинальном токе или превышении температуры Δt<30° C
|
|
|
|
