| Мощные дроссели для поверхностного монтажаs |
 |

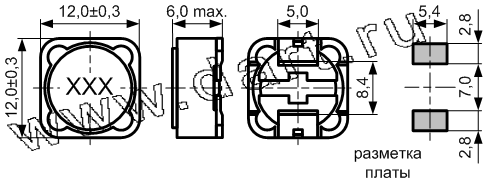

CSS125P
серия экранированных мощных дросселей для поверхностного монтажа |
|
Наименование |
Марки-ровка |
Индуктивность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (max.) |
Номиналь-ный ток, А |
CSS125P-1R3N |
1R3 |
1,3+30%,-20% |
100 |
0,012 |
8,00 |
CSS125P-2R1N |
2R1 |
2,1+30%,-20% |
100 |
0,014 |
7,00 |
CSS125P-3R1N |
3R1 |
3,1+30%,-20% |
100 |
0,017 |
6,00 |
CSS 125P-4R4N |
4R4 |
4,4+30%,-20% |
100 |
0,020 |
5,00 |
CSS 125P-5R8N |
5R8 |
5,8+30%,-20% |
100 |
0,021 |
4,40 |
CSS 125P-7R5N |
7R5 |
7,5+30%,-20% |
100 |
0,024 |
4,20 |
CSS125P-100M |
100 |
10±20% |
1 |
0,025 |
4,00 |
CSS125P-120M |
120 |
12±20% |
1 |
0,027 |
3,50 |
CSS125P-150M |
150 |
15±20% |
1 |
0,030 |
3,30 |
CSS125P-180M |
180 |
18±20% |
1 |
0,034 |
3,00 |
CSS125P-220M |
220 |
22±20% |
1 |
0,036 |
2,80 |
CSS125P-270M |
270 |
27±20% |
1 |
0,051 |
2,30 |
CSS125P-330M |
330 |
33±20% |
1 |
0,057 |
2,10 |
CSS125P-3Q0M |
300 |
39±20% |
1 |
0,068 |
2,00 |
CSS125P-470M |
470 |
47±20% |
1 |
0,075 |
1,80 |
CSS125P-560M |
560 |
56±20% |
1 |
0,110 |
1,70 |
CSS125P-680M |
680 |
68±20% |
1 |
0,120 |
1,50 |
CSS125P-820M |
820 |
82±20% |
1 |
0,140 |
1,40 |
CSS125P-101M |
101 |
100±20% |
1 |
0,160 |
1,30 |
CSS125P-121M |
121 |
120±20% |
1 |
0,170 |
1,10 |
CSS125P-151M |
151 |
150±20% |
1 |
0,230 |
1,00 |
CSS125P-181M |
181 |
180±20% |
1 |
0,290 |
0,90 |
CSS125P-221M |
221 |
220±20% |
1 |
0,400 |
0,80 |
CSS125P-271M |
271 |
270±20% |
1 |
0,460 |
0,75 |
CSS125P-331M |
331 |
330±20% |
1 |
0,510 |
0,68 |
CSS125P-391M |
391 |
390±20% |
1 |
0,690 |
0,65 |
CSS125P-471M |
471 |
470±20% |
1 |
0,770 |
0,58 |
CSS125P-561M |
561 |
560±20% |
1 |
0,860 |
0,54 |
CSS125P-681M |
681 |
680±20% |
1 |
1,200 |
0,48 |
CSS125P-821M |
821 |
820±20% |
1 |
1,340 |
0,43 |
CSS125P-102M |
102 |
1000±20% |
1 |
1,530 |
0,40 |
Примечания:
-
Допуски: M: ± 20%, N: ± 30%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 25% при номинальном токе или превышении
температуры Δt<40° C
Упаковка
|
|
|
|
