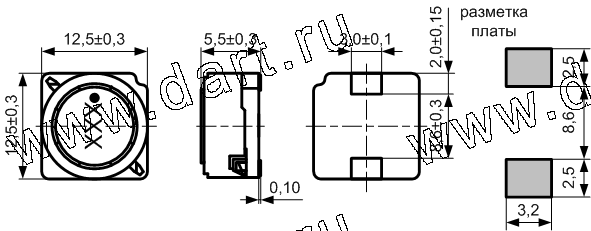

CSS1355F
серия экранированных мощных дросселей для поверхностного монтажа |
|
Наименование |
Марки-ровка |
Индуктив-ность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (ax.) |
Номи-нальный ток, А |
Ток насыщения, А |
CSS1355F-6R0N |
6R0 |
6,0 |
1 |
0,020 |
3,60 |
4,90 |
CSS1355F-100M |
100 |
10,0 |
1 |
0,028 |
3,40 |
4,30 |
CSS1355F-150M |
150 |
15,0 |
1 |
0,033 |
2,80 |
3,90 |
CSS1355F-220M |
220 |
22,0 |
1 |
0,043 |
2,30 |
3,40 |
CSS1355F-330M |
330 |
33,0 |
1 |
0,055 |
1,90 |
3,10 |
CSS1355F-470M |
470 |
47,0 |
1 |
0,079 |
1,60 |
2,50 |
CSS1355F-680M |
680 |
68,0 |
1 |
0,115 |
1,30 |
2,20 |
CSS1355F-101M |
101 |
100 |
1 |
0,153 |
1,10 |
1,80 |
CSS1355F-151M |
151 |
150 |
1 |
0,242 |
0,88 |
1,40 |
CSS1355F-221M |
221 |
220 |
1 |
0,330 |
0,72 |
1,20 |
CSS1355F-331M |
331 |
330 |
1 |
0,500 |
0,59 |
1,00 |
CSS1355F-471M |
471 |
470 |
1 |
0,640 |
0,49 |
0,88 |
CSS1355F-681M |
681 |
680 |
1 |
0,940 |
0,43 |
0,73 |
CSS1355F-102M |
102 |
1000 |
1 |
1,400 |
0,34 |
0,60 |
CSS1355F-152M |
152 |
1500 |
1 |
2,200 |
0,29 |
0,48 |
Примечания:
-
Допуски: M: ± 20%, N: ± 30%
-
Рабочая температура: : -20° C ... +90° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 10% при номинальном токе или превышении
температуры Δt<40° C
Упаковка
|
|
|
|
