| Многослойные ферритовые высокоимпедансные ЧИП дроссели |
 |

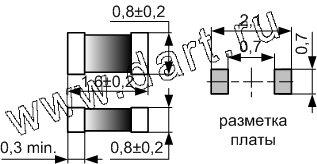

FB160808 (0603), TI160808 (0603)
серии многослойных ферритовых высокоимпедансных ЧИП дросселей |
Наименование |
Импеданс (Ом) при 100 МГц |
Сопротивление постоянному току, Ом (max.) |
Ток, мА (max.) |
FB160808B050 |
5±25% |
0,20 |
600 |
FB160808B102 |
1000±25% |
0,80 |
50 |
FB160808B121 |
120±25% |
0,30 |
200 |
FB160808B181 |
180±25% |
0,35 |
200 |
FB160808B221 |
220±25% |
0,40 |
200 |
FB160808B301 |
300±25% |
0,45 |
200 |
FB160808B400 |
40±25% |
0,30 |
300 |
FB160808B600 |
60±25% |
0,30 |
300 |
FB160808B601 |
600±25% |
0,65 |
200 |
FB160808B800 |
80±25% |
0,30 |
200 |
FB160808G102 |
1000±25% |
0,60 |
100 |
FB160808G121 |
120±25% |
0,20 |
200 |
FB160808G152 |
1500±25% |
0,70 |
50 |
FB160808G202 |
2000±25% |
0,80 |
50 |
FB160808G221 |
220±25% |
0,20 |
200 |
FB160808G301 |
300±25% |
0,35 |
200 |
FB160808G451 |
450±25% |
0,40 |
200 |
FB160808G600 |
60±25% |
0,20 |
300 |
FB160808G601 |
600±25% |
0,45 |
200 |
FB160808G800 |
80±25% |
0,20 |
300 |
FB160808U090 |
9±25% |
0,20 |
500 |
FB160808U102 |
1000±25% |
0,60 |
100 |
FB160808U121 |
120±25% |
0,20 |
200 |
FB160808U221 |
220±25% |
0,20 |
200 |
FB160808U300 |
30±25% |
0,20 |
400 |
FB160808U301 |
300±25% |
0,35 |
200 |
FB160808U451 |
450±25% |
0,40 |
200 |
FB160808U600 |
60±25% |
0,20 |
300 |
FB160808U601 |
600±25% |
0,45 |
200 |
FB160808U800 |
80±25% |
0,20 |
300 |
FB160808Z102 |
1000±25% |
0,60 |
100 |
FB160808Z121 |
120±25% |
0,20 |
200 |
FB160808Z221 |
220±25% |
0,20 |
200 |
FB160808Z301 |
300±25% |
0,35 |
200 |
FB160808Z451 |
450±25% |
0,40 |
200 |
FB160808Z600 |
60±25% |
0,20 |
300 |
FB160808Z601 |
600±25% |
0,45 |
200 |
FB160808Z800 |
80±25% |
0,20 |
300 |
TI160808U121 |
120±25% |
0,10 |
2500 |
TI160808U300 |
30±25% |
0,03 |
3000 |
TI160808U301 |
300±25% |
0,15 |
2000 |
TI160808U600 |
60±25% |
0,04 |
3000 |
TI160808U601 |
600±25% |
0,20 |
1000 |
|
Единица измерения |
Стандартное значение |
Код материала |
---- |
B |
U |
Z |
G |
Начальная проницаемость (miac): |
---- |
45 |
200 |
500 |
110 |
Максимальная проницаемость (mm): |
---- |
125 |
450 |
900 |
250 |
Насыщение магнитной индукции |
Гаусс |
2000 |
1400 |
1500 |
1700 |
Температура Кюри |
°C |
>200 |
>130 |
>100 |
>130 |
Удельное объемное сопротивление |
кОм м |
100 |
100 |
100 |
100 |
Температурный коэффициент |
10-4/°C |
10 |
13 |
5 |
12 |
Плотность |
г/куб.см |
4,8 |
4,8 |
4,8 |
4,8 |
Упаковка
|
|
|
|
