| Многослойные ферритовые высокоимпедансные ЧИП дроссели |
 |

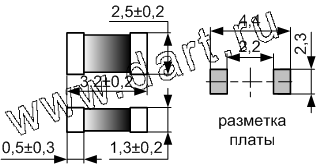

FB322513 (1210), TI322513 (1210)
серии многослойных ферритовых высокоимпедансных ЧИП дросселей |
Наименование |
Импеданс (Ом) при 100 МГц |
Сопротивление постоянному току, Ом (max.) |
Ток, мА (max.) |
FB322513U600 |
60±25% |
0,30 |
400 |
FB322513U900 |
90±25% |
0,30 |
300 |
FB322513Z520 |
52±25% |
0,30 |
400 |
TI322513U300 |
30±25% |
0,05 |
3000 |
TI322513U520 |
52±25% |
0,05 |
3000 |
TI322513U650 |
65±25% |
0,03 |
3000 |
|
Единица измерения |
Стандартное значение |
Код материала |
---- |
B |
U |
Z |
G |
Начальная проницаемость (miac): |
---- |
45 |
200 |
500 |
110 |
Максимальная проницаемость (mm): |
---- |
125 |
450 |
900 |
250 |
Насыщение магнитной индукции |
Гаусс |
2000 |
1400 |
1500 |
1700 |
Температура Кюри |
°C |
>200 |
>130 |
>100 |
>130 |
Удельное объемное сопротивление |
кОм м |
100 |
100 |
100 |
100 |
Температурный коэффициент |
10-4/°C |
10 |
13 |
5 |
12 |
Плотность |
г/куб.см |
4,8 |
4,8 |
4,8 |
4,8 |
Упаковка
|
|
|
|
