| Дроссели ферритовые многослойные для поверхностного монтажа |
 |

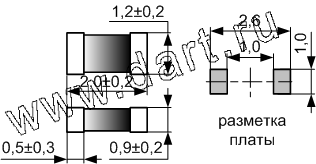

FL201209 (0805)
серия ферритовых многослойных высокочастотных дросселей для поверхностного монтажа |
|
Наименование |
Индуктив-ность, мкГн |
Допуск |
Добротность Q (min) |
Частота саморе-зонанса (min), МГц |
Сопроти-вление постоян-ному току, Ом (max) |
Номина-льный ток, мA (max) |
FL201209-47NM |
0,047±20% |
15 |
50 |
320 |
0,20 |
300 |
FL201209-68NM |
0,068±20% |
15 |
50 |
280 |
0,20 |
300 |
FL201209-R10K |
0,10±10% |
20 |
25 |
235 |
0,30 |
250 |
FL201209-R12K |
0,12±10% |
20 |
25 |
220 |
0,30 |
250 |
FL201209-R15K |
0,15±10% |
20 |
25 |
200 |
0,40 |
250 |
FL201209-R18K |
0,18±10% |
20 |
25 |
185 |
0,40 |
250 |
FL201209-R22K |
0,22±10% |
20 |
25 |
170 |
0,50 |
250 |
FL201209-R27K |
0,27±10% |
20 |
25 |
150 |
0,50 |
250 |
FL201209-R33K |
0,33±10% |
20 |
25 |
145 |
0,55 |
250 |
FL201209-R39K |
0,39±10% |
25 |
25 |
135 |
0,65 |
200 |
FL201209-R47K |
0,47±10% |
25 |
25 |
125 |
0,65 |
200 |
FL201209-R56K |
0,56±10% |
25 |
25 |
115 |
0,75 |
150 |
FL201209-R68K |
0,68±10% |
25 |
25 |
105 |
0,80 |
150 |
FL201209-R82K |
0,82±10% |
25 |
25 |
100 |
1,00 |
150 |
FL201209-1R0K |
1,0±10% |
45 |
10 |
75 |
0,40 |
50 |
FL201209-1R2K |
1,2±10% |
45 |
10 |
65 |
0,50 |
50 |
FL201209-1R5K |
1,5±10% |
45 |
10 |
60 |
0,50 |
50 |
FL201209-1R8K |
1,8±10% |
45 |
10 |
55 |
0,60 |
50 |
FL201209-2R2K |
2,2±10% |
45 |
10 |
50 |
0,65 |
30 |
Примечения:
a Допуски: M : ±20% , L : ±15% ,K: ± 10% .
b Материал: феррит.
c Нет магнитных наводок между соседними дросселями. Идеальны для плотной установки на плату..
d Превосходные характеристики добротности в широком диапазоне частот
e Диапазон рабочих частот: -40° C ~ +125° C.
Упаковка
|
|
|
|
