Моточные изделия

Воздушные проволочные катушки для поверхностного монтажа

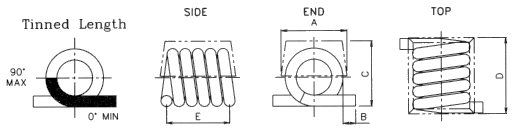

Формы выводов воздушных проволочных катушек


Воздушные проволочные катушки для поверхностного монтажа



Серия

Размеры

A

B

C

D

E

291A

3,05 (max)

0,58±0,38

3,18 (max)

3,68 (max)

2,92±0,25

291B

3,05 (max)

0,58±0,38

3,18 (max)

6,86 (max)

5,84±0,25

292A

1,42±0,13

0,89±0,25

1,37±0,15

2,21±0,25

1,83±0,25

292B

1,42±0,13

0,89±0,25

1,37±0,15

4,04±0,30

3,66±0,30

293A

3,81 (max)

1,53±0,39

4,2 (max)

4,83 (max)

4,32±0,39

294A

6,35 (max)

1,02±0,39

5,9 (max)

10,55 (max)

7,98±0,51

Размеры контактных площадок на плате:



Серия

Размеры

A

B

C

D

E

291A

4,19

3,3

1,65

2,79

1,27

291B

7,24

3,3

4,7

2,79

1,27

292A

2,62

2,46

1,04

1,02

0,79

292B

4,45

2,46

2,87

1,02

0,79

293A

5,8

5,16

2,85

2,62

1,48

294A

10

4,7

5,95

2,42

2,04

Воздушные проволочные катушки для поверхностного монтажа

Спецификация:

Индуктивность и добротность измерены приборами HP4291B и  HP16193

Частота саморезонанса измерена приборами HP8720D или HP8753E

Рабочая температура: -25° C ... +85° C
Температурное повышение: 15° C
5,  Диапазон индуктивностей при 25° C
  a) 291A и 291B: от 2,5 нГн до 43,0 нГн
  b) 292A и 292B: от 1,65 нГн до 12,55 нГн
  c) 293A: от 22 до 120 нГн
  d) 294A: от 90 нГн до 538 нГн



Упаковка
